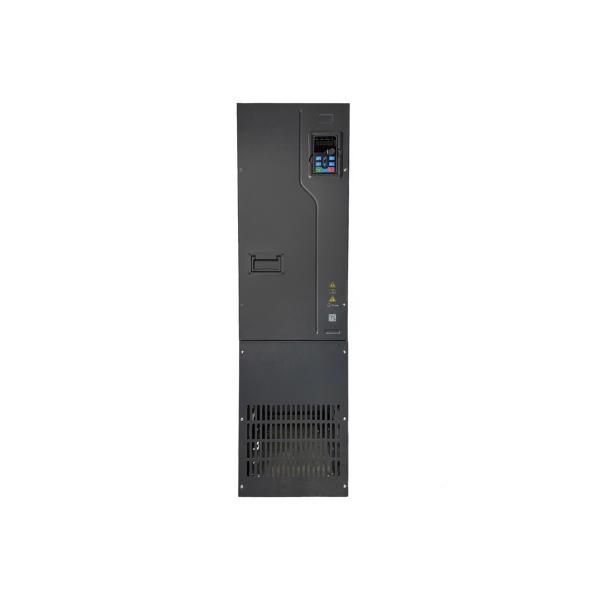

Преобразователь частоты GD270-220-4-L3 220кВт 380В встроенный DC дроссель и выходной INVT 11001-02140

Преобразователь частоты INVT GD270-220-4-L3 предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 220 кВт при напряжении 380 В. Благодаря встроенным дросселям — входному DC и выходному — устройство снижает помехи, продлевает срок службы двигателя и улучшает качество питания сети. Подходит для промышленных систем, где важна стабильность и надёжность работы.

Назначение и область применения

Преобразователь частоты INVT GD270-220-4-L3 управляет скоростью вращения электродвигателей, позволяя адаптировать производительность оборудования под текущую нагрузку. Это особенно важно там, где требуется экономия энергии, плавный запуск или точная настройка режима работы. Устройство применяется в насосных станциях, вентиляционных системах, конвейерах, компрессорах, транспортерах и других установках с переменной механической нагрузкой.

Технические характеристики

• Мощность: 220 кВт
• Напряжение питания: 380 В (трёхфазное)
• Встроенный DC-дроссель: да — снижает пульсации постоянного тока внутри преобразователя
• Выходной дроссель: да — сглаживает импульсный ток на стороне двигателя, защищает изоляцию обмоток
• Регулирование частоты: 0–400 Гц (стандартный диапазон для большинства промышленных применений)
• Управление: V/f и векторное (без датчика)
• Степень защиты: IP20 (монтаж в электрошкафу)

Совместимость и монтаж

Преобразователь частоты INVT GD270-220-4-L3 совместим с любыми трёхфазными асинхронными двигателями до 220 кВт, соответствующими напряжению 380 В. Для правильного монтажа необходимо:

• Устанавливать устройство в закрытом шкафу с принудительной вентиляцией — класс защиты IP20 исключает работу на открытом воздухе
• Обеспечить доступ к клеммникам для подключения силовых проводов и управления
• Подключать входные фазы L1/L2/L3 и заземление согласно схеме в руководстве
• Не перегибать и не перетягивать кабели — дроссели требуют минимального радиуса изгиба
• Использовать медные жилы сечением не менее 95 мм² для силовой цепи (зависит от длины кабеля и условий прокладки)

Безопасность и стандарты

Преобразователь частоты INVT GD270-220-4-L3 соответствует требованиям международных норм EMC и безопасности IEC/EN 61800-5-1. Встроенные дроссели снижают уровень высших гармоник, что уменьшает риск возникновения помех в соседних устройствах. Устройство имеет внутреннюю защиту от перегрузки, перегрева, короткого замыкания и потери фазы.

Преимущества

• Встроенные дроссели — не нужны внешние элементы, экономится место в шкафу и время на сборку
• Снижение тепловых потерь в двигателе благодаря гладкому выходному току — увеличивается срок службы изоляции
• Устойчивость к колебаниям напряжения сети — работает даже при незначительных проседаниях
• Энергоэффективность — снижение потребления на 20–40% по сравнению с работой двигателя напрямую на сети
• Готовый к использованию набор функций — не требует доп. модулей для базового управления

Ограничения применения

• Не предназначена для однофазных сетей — требует трёхфазного питания 380 В ±10%
• Запрещено использование вне закрытых шкафов — степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Не рекомендуется для экстремальных температур ниже –10 °C и выше +50 °C
• Не подходит для взрывоопасных сред — отсутствует сертификат ATEX
• Максимальная длительная мощность — 220 кВт; превышение вызывает аварийную остановку

Примеры использования

• Водоснабжение: регулирование давления в трубопроводе через изменение оборотов насоса
• Производственные линии: плавный запуск конвейеров для предотвращения перегрузок
• Компрессоры: автоматическое поддержание заданного давления без частых включений
• Вентиляция: изменение скорости в зависимости от качества воздуха или времени суток

Практические советы

• Перед первым запуском проверьте правильность подключения фаз — неверная последовательность повредит двигатель
• Настройте параметры ускорения и замедления — слишком быстрый разгон вызывает скачки тока
• Если двигатель находится далеко от преобразователя (более 50 метров), используйте дополнительный выходной дроссель — хотя он уже встроен, длинный кабель усиливает эффект отражённых волн
• Регулярно очищайте воздушные фильтры в шкафу — перегрев — основная причина отказов
• Для сложных задач (например, многодвигательные системы) рассмотрите возможность подключения к PLC — GD270 поддерживает аналоговые и дискретные сигналы управления
