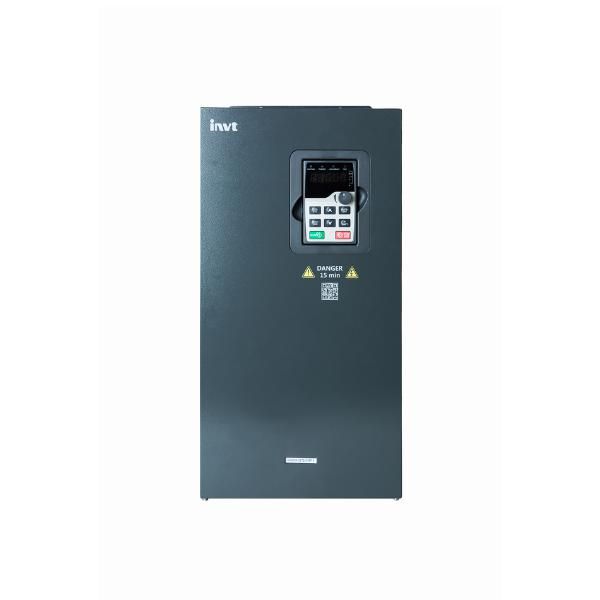

Преобразователь частоты GD200A-055G/075P-4 55/75кВт 380В INVT 90001-01096

Преобразователь частоты GD200A-055G/075P-4 55/75 кВт 380 В от INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя в системах автоматизации. Этот преобразователь частоты обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и других механизмов с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты GD200A-055G/075P-4 55/75 кВт 380 В используется для управления электродвигателями мощностью до 75 кВт в сетях 380 В. Он позволяет плавно изменять скорость вращения двигателя, снижая потребление электроэнергии и износ оборудования. Подходит для промышленных применений: системы водоснабжения, кондиционирования, транспортеров, компрессоров, циркуляционных насосов и других устройств, где требуется управление скоростью.

Технические характеристики

• Мощность: 55 кВт (для генераторного режима G) / 75 кВт (для насосного режима P)
• Напряжение питания: 380 В ±15%, трёхфазное
• Выходная частота: 0–400 Гц
• Защита корпуса: IP20 (внутренняя установка)
• Управление: V/F и DTC (векторное управление)
• Перегрузочная способность: 120% на 60 секунд
• Работает при температуре от –10°C до +50°C

Совместимость и монтаж

Преобразователь частоты GD200A-055G/075P-4 55/75 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей стандарта IEC. Для монтажа требуются:

• Стационарная установка в закрытом щите с принудительной вентиляцией
• Подключение входа через автоматический выключатель и контактор защиты
• Использование фильтров высших гармоник при чувствительном оборудовании рядом
• Заземление корпуса по нормам ПУЭ
• Кабели выхода — экранированные, длина не более 100 метров без доп. фильтров

Не устанавливайте преобразователь частоты в местах с повышенной влажностью, пылью или перепадами температур выше указанных пределов.

Безопасность и стандарты

Преобразователь частоты GD200A-055G/075P-4 55/75 кВт 380 В соответствует требованиям EN 61800-5-1 и EN 61800-3. Обладает функциями защиты от перегрузки, перенапряжения, недонапряжения, перегрева и замыкания на землю. Автоматически отключается при аварийных ситуациях.

Преимущества

• Широкий диапазон управления частотой — от минимальных оборотов до максимальных
• Экономия энергии до 30–50% за счёт адаптивного режима работы
• Гибкая настройка параметров через кнопки на лицевой панели или внешний интерфейс
• Устойчивая работа даже при колебаниях напряжения сети
• Низкий уровень шума при работе благодаря оптимизированному алгоритму ШИМ

Ограничения применения

• Не предназначена для работы с однофазными двигателями
• Не рекомендуется использовать в условиях постоянной вибрации или воздействия химических паров
• Не поддерживает работу в качестве источника бесперебойного питания
• Требуется обязательное охлаждение — нельзя монтировать в герметичных ящиках без вентиляции
• Не работает с серводвигателями или синхронными машинами без модификации прошивки

Примеры использования

• Насосная станция водоснабжения — плавный запуск и поддержание давления
• Вентиляционная система — регулировка скорости в зависимости от качества воздуха
• Ленточный конвейер — согласование скорости с производственным циклом
• Центробежный компрессор — снижение пиков нагрузки при старте

Практические советы

• Выбирайте модель с запасом по мощности — 75 кВт лучше брать для двигателя 75 кВт, а не 55 кВт, чтобы избежать перегрева
• Настройте параметры ускорения и замедления — слишком быстрый разгон вызывает скачки тока
• Используйте термореле на двигателе — преобразователь частоты контролирует только себя, а не двигатель
• Проверьте соответствие посадочных размеров перед установкой — корпус имеет жестко заданные крепёжные отверстия
• Обновляйте прошивку при появлении новых версий от INVT — это повышает стабильность и расширяет возможности
