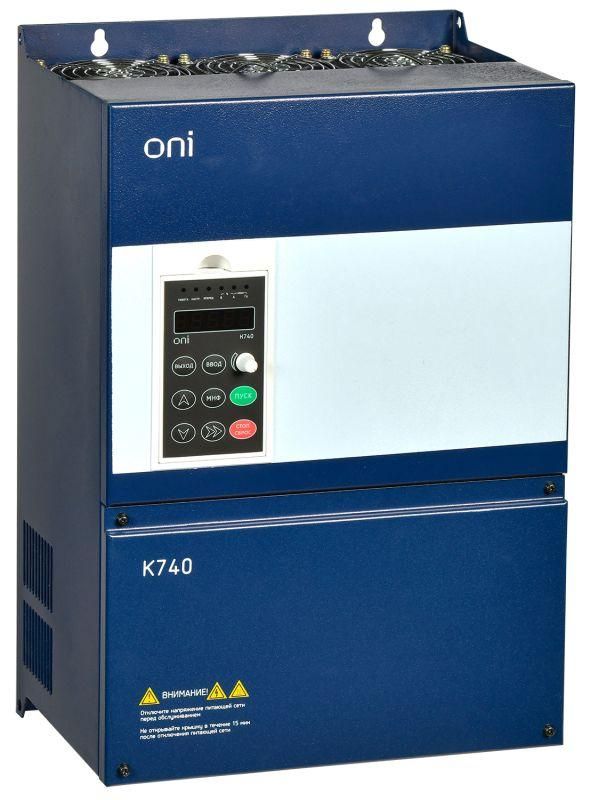

Преобразователь частоты K740 380В 3Ф 30-37кВт 60-75А энкодер Profibus ONI K740-33-30G37PMZ IEK

Преобразователь частоты ONI K740 380В 3Ф 30-37кВт 60-75А энкодер Profibus предназначен для точного управления скоростью асинхронных двигателей в промышленных системах. Модель с интегрированным интерфейсом Profibus и встроенным тормозным сопротивлением обеспечивает надежную работу в условиях высокой нагрузки и требует минимальной доработки системы.

Назначение и область применения

Преобразователь частоты ONI K740 используется для регулирования скорости вращения электродвигателей переменного тока. Подходит для автоматизации технологических процессов на производствах: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Применяется как в промышленных цехах, так и в коммерческих объектах - например, в системах HVAC, водоснабжении, логистике. Интеграция с Profibus делает его идеальным решением для уже существующих промышленных сетей с контроллерами PLC.

Технические характеристики

• Напряжение питания: 400 В (трёхфазное), допускается колебание +-10%
• Номинальная мощность: 30 кВт / 37 кВт - зависит от режима работы (S1/S3)
• Номинальный выходной ток: 75 А
• Выходная частота: до 320 Гц - позволяет управлять двигателями с высокими оборотами
• Выходное напряжение: до 437 В - обеспечивает максимальную эффективность при работе на пределе мощности
• Тип управления: векторное с обратной связью (энкодер) - точная регулировка момента и скорости
• Интерфейсы связи: Profibus DP, Modbus RTU - возможность подключения к промышленным контроллерам
• Встроенное тормозное сопротивление: да - снижает потребность во внешних элементах при торможении
• Степень защиты: IP20 - установка только в закрытых щитах
• Частота сети: 50/60 Гц - совместим с европейскими и международными сетями
• Способ задания параметров: ручной (панель), дистанционный (кнопки), через интерфейс (Profibus/Modbus)
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI K740 имеет стандартные клеммы для подключения трёхфазного входа и выхода на двигатель. Для поддержки Profibus требуется подключение шины через D-sub разъём - плата уже встроена, никаких дополнительных модулей не нужно. Подключение энкодера осуществляется через отдельный разъём - необходима опциональная проводка для обратной связи. Установка возможна только в электрощите с защитой от пыли и доступа персонала (IP20). Минимальный зазор вокруг устройства - 100 мм с каждой стороны для теплоотвода. Кабели силовой цепи должны быть экранированными, особенно при использовании длинных линий.

Безопасность и стандарты

Преобразователь частоты ONI K740 соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрузки, перегрева, замыкания и потери фазы реализована на уровне аппаратуры. Наличие встроенного тормозного сопротивления исключает риск повреждения IGBT-модулей при рекуперативном торможении. Не предназначен для взрывоопасных сред - отсутствует сертификат ATEX.

Преимущества

• Интегрированный Profibus - экономия времени на монтаж и настройку, нет необходимости покупать отдельную плату расширения
• Векторное управление с энкодером - высокая точность позиционирования и моментного контроля даже при малых оборотах
• Встроенное тормозное сопротивление - снижает стоимость системы и упрощает проектирование
• Поддержка двух протоколов (Profibus + Modbus) - гибкость интеграции в разные типы автоматизированных систем
• Широкий диапазон выходной частоты (до 320 Гц) - подходит для высокоскоростных задач (шпиндели, центрифуги)

Ограничения применения

• Не работает без внешнего щита - степень защиты IP20 запрещает открытую установку
• Требуется наличие энкодера на валу двигателя для полноценного векторного управления - без него функция теряет точность
• Не подходит для однофазных сетей - только трёхфазное питание 400 В
• Максимальная температура окружающей среды: +40C - при более высоких значениях требуется принудительное охлаждение или снижение нагрузки
• Отсутствие порта RS-485 - нельзя использовать для последовательной передачи данных без адаптера

Примеры использования

• Линия резки металла: точная синхронизация движения роликов с помощью энкодера и Profibus
• Вентиляционная система торгового центра: изменение скорости в зависимости от уровня CO₂, управляемое через PLC
• Центробежный насос в системе водоснабжения: плавный пуск и энергосбережение при снижении давления
• Шпиндель станка с ЧПУ: работа на частотах до 300 Гц для высокоскоростной обработки материалов

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети 400 В - завышенное напряжение может вызвать отказ IGBT
• При использовании энкодера используйте экранную проводку и заземлите корпус датчика - помехи нарушают точность управления
• Настройте время разгона и торможения в соответствии с механической инерцией нагрузки - слишком быстрый пуск вызывает скачки тока
• Если двигатель работает длительно на низких оборотах - предусмотрите дополнительное охлаждение, так как собственный вентилятор становится менее эффективным
• Для удалённой диагностики используйте Modbus RTU через USB-to-RS485 адаптер - Profibus требует специализированного оборудования
• Запомните: модель k740-33-30g37pmz - это именно версия с Profibus и встроенным тормозным сопротивлением; другие артикулы серии могут отличаться
