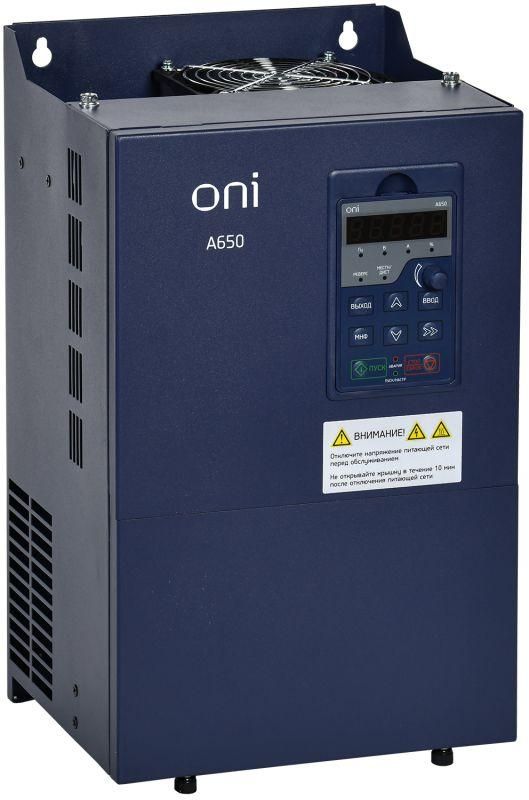

Преобразователь частоты A650 380В 3Ф 45кВт 91А M | A650-33E45M ONI IEK

Преобразователь частоты 380В 3-фазный 45кВт 91А IP20 от бренда ONI (IEK) с артикулом a650-33e45m предназначен для точного регулирования скорости трёхфазных электродвигателей в промышленных системах, особенно там, где важна экономичность и стабильность работы - например, в насосных станциях и вентиляционных установках.

Назначение и область применения

Этот преобразователь частоты используется для управления скоростью вращения двигателей на основе изменения частоты и напряжения питания. Подходит для оборудования, которое работает с переменной нагрузкой: насосы, вентиляторы, компрессоры, конвейеры. Особенно эффективен в системах с несколькими насосами благодаря встроенному каскадному управлению - позволяет автоматически включать/выключать насосы в зависимости от потребления, снижая расход электроэнергии.

Технические характеристики

• Напряжение сети: 380 В - питание от стандартной трёхфазной сети промышленного типа;
• Количество фаз: 3 - совместим с большинством промышленных двигателей;
• Выходная мощность: 45 кВт - рассчитан на двигатели до этого значения;
• Номинальный выходной ток: 91 А - максимальный постоянный ток, который устройство может подавать на двигатель;
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами, например, шпинделями или центрифугами;
• Максимальное выходное напряжение: 400 В - адаптировано под современные двигатели с рабочим напряжением до 400 В;
• Частота сети: 50/60 Гц - работает как в России, так и за рубежом;
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды - требуется установка в закрытом щите;
• Тип преобразователя: Непосредственный - преобразует входную частоту без промежуточного звена, что повышает КПД;
• Наличие блока управления: Да - встроенная система управления с возможностью программирования режимов работы;
• Поддержка протокола MODBUS: Да - позволяет интегрировать устройство в системы автоматизации через RS-485;
• Применение в промышленной зоне: Да - сертифицирован для использования в условиях заводов, складов, коммунальных объектов.

Совместимость и монтаж

Преобразователь частоты 380В 3-фазный 45кВт 91А IP20 совместим с любыми трёхфазными асинхронными двигателями мощностью до 45 кВт. Для подключения необходимы три фазы L1/L2/L3, ноль (N) и заземление (PE). Выходные клеммы U/V/W подключаются к двигателю. Устройство имеет встроенный радиатор - требует свободного пространства вокруг корпуса для теплоотвода (минимум 10 см спереди и сбоку). Монтаж допускается только внутри электрощита класса защиты не ниже IP54. Подключение к сети автоматизированной системы - через порт RS-485 с использованием протокола MODBUS RTU.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и ГОСТ Р 51321.1. Применяет внутреннюю защиту от перегрузки, перегрева, короткого замыкания и потери фазы. Отсутствие внешней защиты (IP20) обязывает использовать его исключительно в контролируемой среде - без доступа посторонних лиц и вне зон с повышенной влажностью или запылённостью.

Преимущества

• Встроенная система каскадного управления насосами - позволяет управлять до нескольких насосов из одного устройства, снижая затраты на дополнительные контроллеры;
• Расширенный набор насосных функций - оптимизация давления, автоподдержание уровня, работа по принципу “резерв + основной”;
• Высокий диапазон частот (до 600 Гц) - обеспечивает гибкость в применении для специализированного оборудования;
• MODBUS - легко интегрируется в SCADA и другие системы управления предприятиями;
• Улучшенная теплопередача и надёжная схемотехника - обеспечивают долгую работу даже при длительных нагрузках.

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP20 не защищает от пыли и влаги;
• Не рекомендован для однофазных сетей или двигателей менее 0.75 кВт - будет работать некорректно или с перегрузкой;
• Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex;
• Требуется обязательная установка в электрощите - нельзя монтировать прямо на стену без корпуса;
• Не следует использовать с длинными кабелями между преобразователем и двигателем более 100 метров без фильтров - риск повреждения изоляции двигателя из-за импульсов ШИМ.

Примеры использования

• Автоматическая насосная станция водоснабжения многоквартирного дома - преобразователь частоты 380В 3-фазный 45кВт 91А IP20 регулирует скорость насосов в зависимости от давления в трубопроводе;
• Вентиляционная система производственного цеха - управление оборотами вентиляторов по температуре воздуха;
• Линия производства с конвейером - плавный пуск и изменение скорости движения в зависимости от загрузки;
• Групповое управление тремя насосами в канализационном коллекторе - один преобразователь управляет всеми, включая резервный.

Практические советы

• Перед первым запуском обязательно проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону;
• Настройте параметры ускорения и замедления - слишком быстрый пуск создаёт ударные нагрузки на механику;
• Используйте входной реактор (опционально) при наличии других преобразователей в одной сети - снижает помехи;
• При работе в условиях высоких температур окружающей среды (>40C) предусмотрите принудительное охлаждение щита;
• Обязательно сохраняйте прошивку и параметры настройки - можно экспортировать через MODBUS или USB-интерфейс (при наличии адаптера);
• Проверяйте посадочные размеры перед монтажом - корпус преобразователя a650-33e45m имеет стандартные крепления, но требует места для проводов и обслуживания.
