Преобразователь частоты A650 380В 3Ф 45kW 91А ONI | A650-33E45 IEK

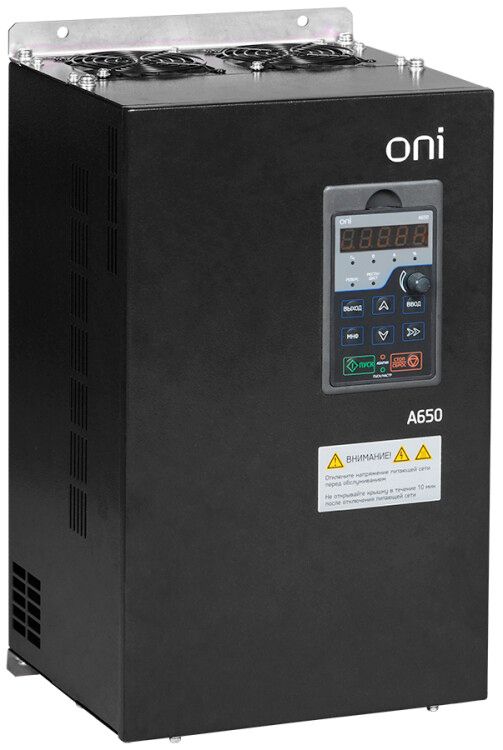

Преобразователь частоты ONI A650-33E45 — устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 45 кВт. Подходит для автоматизации насосных и вентиляционных систем в промышленных и коммерческих объектах.

Назначение и область применения

Преобразователь частоты ONI A650-33E45 предназначен для управления скоростью вращения двигателей переменного тока. Особенно эффективен в системах, где требуется плавное изменение нагрузки: насосные станции, системы вентиляции, конвейеры, компрессоры. Благодаря встроенной функции каскадного управления, позволяет координировать работу до пяти насосов на одном устройстве — идеально для циркуляции воды в теплоснабжении, водоотведении и гидравлических контурах.

Технические характеристики

• Сетевое напряжение: 380 В, три фазы
• Номинальная мощность: 45 кВт
• Номинальный выходной ток: 91 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 600 Гц
• Тип преобразования: непосредственный (AC–AC)
• Частота входной сети: 50/60 Гц
• Степень защиты: IP20 (защита от прикосновений, но не от пыли и брызг — требует установки в закрытом щите)
• Интерфейсы связи: Modbus RTU (для интеграции в SCADA и PLC-системы)
• Способы задания параметров: ручная настройка через панель, дистанционное управление, передача команд по Modbus
• Гарантия: 12 месяцев

Совместимость и монтаж

Преобразователь частоты ONI A650-33E45 совместим с большинством трёхфазных асинхронных двигателей мощностью до 45 кВт. Для монтажа требуется свободное место в распределительном шкафу с принудительной вентиляцией — из-за IP20 нельзя устанавливать в сырых или запылённых местах. Клеммы для подключения питания и двигателя расположены снизу и сверху устройства; рекомендуется использовать кабели сечением не менее 16 мм² для фаз и 10 мм² для заземления. Учитывайте посадочные размеры: устройство рассчитано на стандартные DIN-рейки и крепится болтами M6.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована на уровне аппаратуры. Напряжение питания 380 В требует соблюдения правил работы с высоким напряжением — обслуживание допускается только квалифицированному персоналу.

Преимущества

• Встроенная плата каскадного управления — экономит затраты на внешние контроллеры при работе нескольких насосов
• Поддержка Modbus — легко интегрируется в существующие системы автоматизации
• Широкий диапазон частот (до 600 Гц) — позволяет управлять высокоскоростными механизмами
• Гибкие способы задания параметров — удобно для ручной настройки и удалённого контроля
• Оптимизирован для насосов и вентиляторов — снижает энергопотребление на 20–40% по сравнению с клапанной регулировкой

Ограничения применения

• Не предназначен для работы вне закрытых шкафов — степень защиты IP20 исключает использование во влажных, пыльных или агрессивных средах
• Не подходит для однофазных сетей — требует стабильного трёхфазного питания 380 В
• Максимальная частота 600 Гц — недостаточна для некоторых экстремальных применений (например, турбинные установки выше 10 000 об/мин)
• Отсутствие встроенного фильтра EMI — при чувствительной аппаратуре рядом может потребоваться внешний фильтр

Примеры использования

• Централизованная система водоснабжения многоквартирного дома — 3 насоса работают в каскаде, один в резерве
• Вентиляция крупного торгового центра — частота меняется в зависимости от температуры и количества людей
• Производственная линия с конвейером — скорость движения регулируется по сигналу с датчиков заполнения
• Канализационная насосная станция — автоматический запуск при достижении уровня жидкости

Практические советы

• Перед первым запуском проверьте соответствие сечения кабелей и надёжность заземления — это предотвратит повреждение преобразователя частоты ONI A650-33E45
• Настройте параметры каскада через меню панели: выберите режим “Основной + резерв” и задайте порядок включения насосов
• При использовании Modbus — используйте экранированный кабель и заземлите экран на обоих концах для устойчивой связи
• Не забывайте про периодическую очистку воздушных каналов внутри шкафа — даже при IP20 перегрев возможен при плохой вентиляции
• Для длительной работы на низких оборотах (менее 10 Гц) рекомендуется установить дополнительный охладитель двигателя
