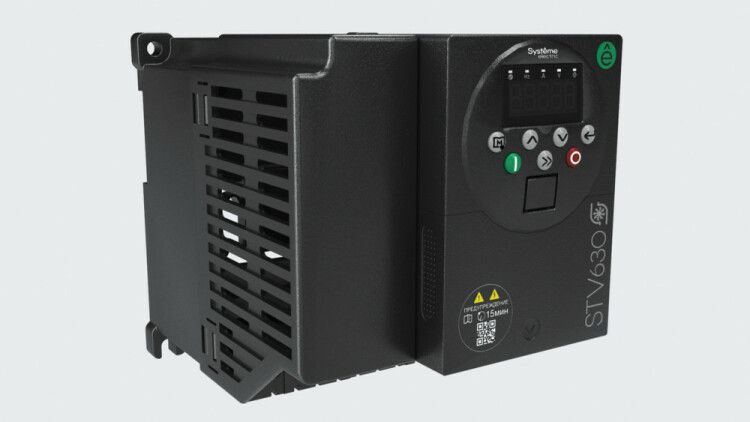

Преобразователь частоты STV630 0,75 кВт 400В ЭМС С3 + LED панель оператора | STV630U07N4 Systeme Electric APC

Преобразователь частоты 0,75 кВт 400В ЭМС С3 + LED панель оператора от Systeme Electric - компактный регулятор скорости двигателя для насосов, вентиляторов и других устройств с переменной нагрузкой. Артикул stv630u07n4 включает встроенную LED-панель управления и фильтр EMC класса C3, что упрощает установку в промышленных системах.

Назначение и область применения

Преобразователь частоты 0,75 кВт 400В ЭМС С3 + LED панель оператора предназначен для точного контроля скорости трёхфазных асинхронных двигателей мощностью до 0,75 кВт. Подходит для автоматизации насосных станций, вентиляционных систем, конвейеров и другого оборудования, где требуется плавный запуск и энергосбережение за счёт снижения оборотов при низкой нагрузке.

Технические характеристики

• Номинальная выходная мощность: 0,75 кВт
• Рабочее сетевое напряжение: 380–480 В, три фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 2,1 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Типоразмер: A2 (109×129×148 мм, вес 0,96 кг)
• Количество дискретных входов: 5 DI
• Аналоговый вход: 1 AI
• Дискретный выход: 1 DO
• Реле выход: 1 RO
• Аналоговый выход: 1 AO
• Интерфейс связи: Modbus RTU (встроенный)
• ЭМС-фильтр: встроенный, класс C3
• DC-реактор: отсутствует
• Слот для карты расширения: отсутствует
• Светодиод индикации состояния: отсутствует
• Покрытие печатных плат: класс 3C3 (повышенная устойчивость к влаге и загрязнениям)

Совместимость и монтаж

Преобразователь частоты 0,75 кВт 400В ЭМС С3 + LED панель оператора совместим с трёхфазными двигателями мощностью до 0,75 кВт, рассчитанными на напряжение 380–480 В. Для монтажа требуются: клеммы для подключения питания L1/L2/L3 и U/V/W, заземление, а также провода для сигналов управления. Установка допускается в закрытом щите с хорошей вентиляцией. Размеры устройства позволяют размещать его в ограниченном пространстве - типоразмер A2 соответствует стандартным DIN-рейкам. Кабели рекомендуется прокладывать отдельно: силовые - от сигнальных, чтобы избежать помех.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный фильтр EMC класса C3 обеспечивает соответствие нормам для промышленной среды без необходимости внешнего фильтра. Покрытие плат класса 3C3 повышает надёжность работы в условиях повышенной влажности и пыли внутри шкафа. Отсутствие встроенного реактора и слота для расширения - ограничения, которые учитываются при проектировании системы.

Преимущества

• LED-панель оператора позволяет настраивать параметры без подключения к компьютеру
• Встроенный Modbus RTU упрощает интеграцию в SCADA и PLC-системы
• Фильтр EMC класса C3 исключает необходимость внешней фильтрации в большинстве промышленных объектов
• Компактный корпус (A2) экономит место в шкафах управления
• Защита плат класса 3C3 увеличивает срок службы в агрессивных условиях

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - степень защиты IP20 не защищает от пыли и брызг
• Отсутствует встроенный DC-реактор - при длинных кабелях между преобразователем и двигателем возможны высокие перенапряжения, требуются внешние дроссели или фильтры
• Нет слота для расширения - нельзя добавить дополнительные интерфейсы (например, Profibus, CANopen)
• Не поддерживает питание от однофазной сети - только трёхфазное 380–480 В
• Нет индикатора состояния на корпусе - для диагностики используется только LED-панель

Примеры использования

• Автоматизация циркуляционных насосов в системах отопления и водоснабжения
• Регулирование скорости вентиляторов в HVAC-системах
• Управление конвейерной лентой на пищевых производствах
• Контроль давления в гидравлических системах через изменение частоты насоса

Практические советы

• При использовании с длинными кабелями (>30 м) к двигателю - обязательно проверьте наличие перенапряжений и при необходимости установите внешний dV/dt-фильтр или реактор
• Заземление корпуса обязательно - даже при наличии внутреннего фильтра EMC
• Настройте параметры ускорения и замедления - слишком быстрый разгон может вызвать срабатывание защиты по перегрузке
• Для удалённой диагностики используйте Modbus RTU через RS-485 - можно подключить к HMI или контроллеру
• Не забудьте выставить правильную номинальную частоту двигателя (обычно 50 или 60 Гц) в настройках преобразователя
• Перед первым запуском проверьте направление вращения - при необходимости поменяйте местами любые две фазы на выходе
