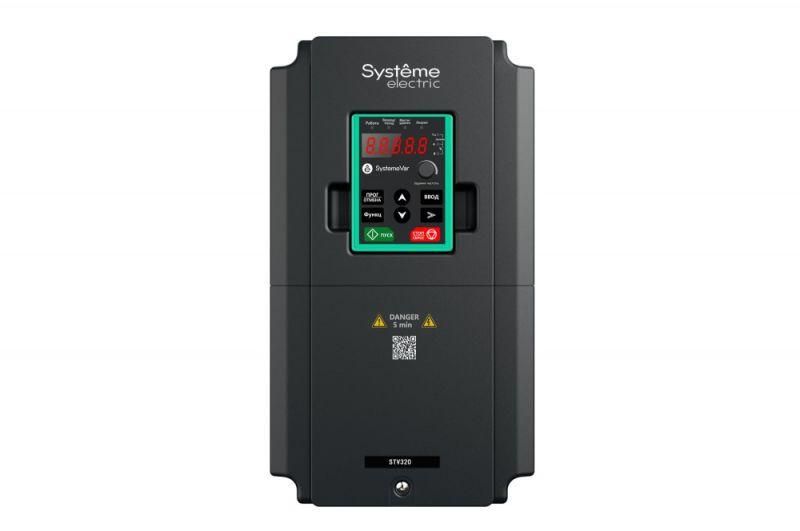

Преобразователь частоты STV320 4.0 кВт 400В | STV320U40N4 SE APC

Преобразователь частоты 4.0 кВт 400В SE - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 4 кВт. Модель STV320U40N4 от бренда Systeme Electric предназначена для промышленного использования, обеспечивает стабильную работу при колебаниях сети и поддерживает управление через Modbus и ручные настройки.

Назначение и область применения

Преобразователь частоты 4.0 кВт 400В SE используется для управления скоростью вращения двигателей в системах автоматизации. Подходит для насосов, вентиляторов, конвейеров, компрессоров и других механизмов, где требуется плавный запуск, энергосбережение или точная регулировка нагрузки. Применяется в промышленных зонах с сетью 380–400 В, 50/60 Гц.

Технические характеристики

• Номинальная мощность двигателя: 4 кВт
• Номинальный выходной ток: 9,5 А
• Выходное напряжение: 400 В (трёхфазное)
• Максимальная выходная частота: 400 Гц
• Максимальная выходная мощность: 9,5 кВт (кратковременная перегрузка)
• Питающее напряжение: 380–400 В, 3 фазы, 50/60 Гц
• Несущая частота ШИМ: 8 кГц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Аналоговые входы: 2
• Цифровые входы: 5
• Аналоговые выходы: 2
• Цифровые выходы: 2
• Интерфейсы связи: Modbus RTU, один порт RS-485
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не защищён от воды)
• Габариты: 146×167×256 мм
• Вес: 3,1 кг
• Способы задания параметров: ручной (панель), дистанционный (внешние сигналы), через интерфейс Modbus
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 4.0 кВт 400В SE совместим с трёхфазными асинхронными двигателями мощностью до 4 кВт. Для установки необходима панель или шкаф с достаточным воздушным зазором вокруг корпуса - из-за IP20 нельзя использовать в условиях повышенной влажности или пыли. Клеммы для подключения питания и двигателя расположены сверху и снизу. Подключение проводов - винтовой зажим, сечением до 4 мм2. Учитывайте посадочные размеры: 146×167 мм. Для работы с внешними контроллерами используйте порт RS-485 с протоколом Modbus RTU.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает доступ к токоведущим частям при нормальных условиях, но требует установки внутри закрытого щита. Отклонения напряжения и частоты сети не должны превышать 0,1% и 0,05% соответственно - иначе возможны сбои в работе. Не предназначен для взрывоопасных сред.

Преимущества

• Поддержка высоких перегрузок - позволяет запускать тяжёлые механизмы без дополнительного ускорения
• Два аналоговых входа и два выхода - удобно для интеграции с датчиками и вторичными приборами
• Modbus и RS-485 - позволяют подключить устройство в систему SCADA или PLC без дополнительных модулей
• Низкий уровень шума благодаря частоте ШИМ 8 кГц - снижает акустические помехи в помещении
• Компактный размер и малый вес - легко монтировать даже в ограниченном пространстве

Ограничения применения

• Не допускается использование вне закрытых шкафов - IP20 не защищает от пыли, влаги и брызг
• Не работает с однофазными двигателями - только с трёхфазными
• Максимальная частота 400 Гц - не подходит для высокоскоростных шпинделях (>10 тыс. об/мин), если двигатель не рассчитан на такие обороты
• Требуется стабильная сеть: отклонения выше 0,1% по напряжению могут вызывать аварийные остановки
• Не имеет встроенного тормозного модуля - для быстрого останова нужен внешний тормозной резистор

Примеры использования

• Конвейерная лента на пищевом производстве - плавный запуск и изменение скорости по графику
• Вентиляция в цеху - регулирование оборотов в зависимости от температуры воздуха
• Насосная станция - экономия энергии за счёт снижения давления при низком спросе
• Ленточная пилорама - точная настройка скорости подачи древесины

Практические советы

• Выбирайте двигатель с номиналом не более 4 кВт - перегрузка выше 9,5 А может вывести преобразователь частоты 4.0 кВт 400В SE из строя
• При использовании Modbus убедитесь, что адрес устройства уникален в сети и скорость передачи - 9600 бод или ниже
• Для длительной работы при максимальной нагрузке обеспечьте принудительное охлаждение - внутренняя температура повышается
• Запрещено подключать выход преобразователя к другому питанию - это вызывает пробой IGBT-ключей
• Перед первым запуском выполните автонастройку двигателя через меню панели - это повысит эффективность и надёжность
• Проверьте правильность подключения фаз L1/L2/L3 - неверная последовательность меняет направление вращения
