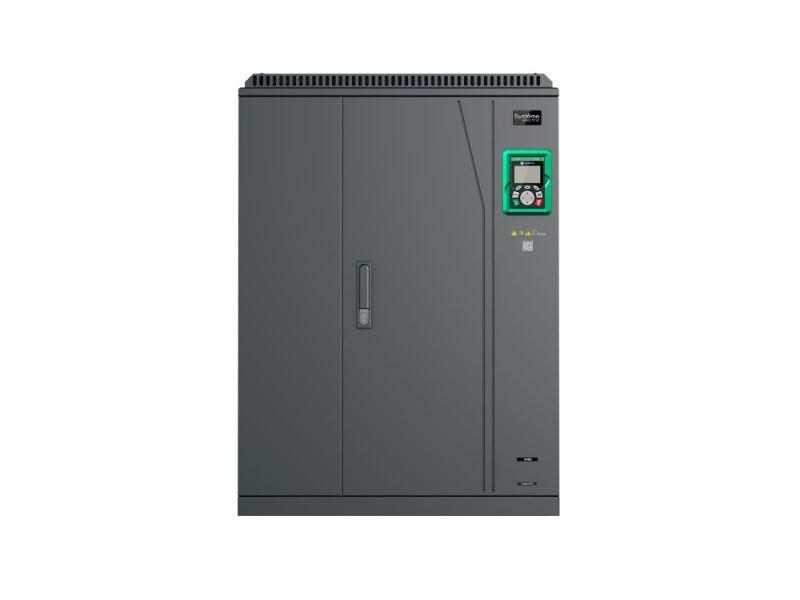

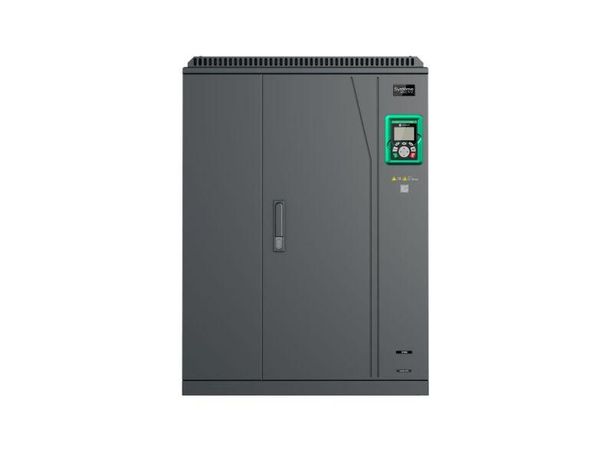

Преобразователь частоты STV900 G-тип: 280 кВт (P-тип: 315 кВт) 400В | STV900C28N4 SE APC

Преобразователь частоты STV900 280 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель с G-типом обеспечивает высокую перегрузочную способность и подходит для задач с динамическими нагрузками. Артикул stv900c28n4 соответствует серийному решению SystemeVar.

Назначение и область применения

Преобразователь частоты STV900 280 кВт 400В SE предназначен для управления скоростью и моментом электродвигателей мощностью до 280 кВт. Он используется там, где требуется плавный запуск, точная настройка оборотов или энергосбережение - например, на насосных станциях, вентиляционных системах, конвейерах, компрессорах и металлургическом оборудовании. Благодаря работе в четырёх квадрантах, устройство поддерживает рекуперацию энергии при торможении - идеально для подъёмных механизмов и испытательных стендов.

Технические характеристики

• Номинальная мощность двигателя: 280 кВт (G-тип); максимальная выходная мощность при линейной нагрузке - 530 кВт
• Номинальный выходной ток: 530 А
• Напряжение питания: 380–440 В переменного тока, 3 фазы +-15%/+10%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая частота сети: 50/60 Гц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Несущая частота ШИМ: 2 кГц
• Степень защиты: IP20 - только для установки внутри электрошкафа
• Аналоговые входы: 1 (например, для сигнала 0–10 В или 4–20 мА)
• Цифровые входы: 6 (для команд запуска, останова, переключения скоростей)
• Аналоговый выход: 1 (для передачи сигналов обратной связи - ток, температура, частота)
• Цифровой выход: 1 (сигнал аварии, готовности)
• Интерфейсы: Modbus RTU через RS-485
• Относительная симметрия напряжения: 0,1%; частоты: 0,05%
• Габариты: 680×380×960 мм
• Вес: 135 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 280 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей стандартного исполнения. Для подключения требуются силовые кабели сечением не менее 120 мм2 (по таблицам допустимых токов для медных жил в условиях 40C). Устройство устанавливается исключительно в закрытом шкафе с принудительной вентиляцией из-за степени защиты IP20. Обеспечьте свободное пространство минимум 100 мм сверху и с боков для теплоотвода. Подключение к сети выполняется через автоматический выключатель с расцепителем типа D или C (в зависимости от характера нагрузки). Клеммы для управления находятся на лицевой панели - доступны после снятия крышки.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям EN 61800-5-1 (безопасность управляемых электроприводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки по току, потери фазы и замыкания реализована аппаратно и программно. Отказ от внешнего тормозного резистора возможен только при наличии активной системы рекуперации - в противном случае необходимо подключить внешний тормозной модуль.

Преимущества

• Высокая перегрузочная способность G-типа позволяет работать с импульсными нагрузками без скачков напряжения
• Поддержка работы в четырёх квадрантах снижает потребление энергии при торможении
• Интегрированный Modbus RTU упрощает интеграцию в SCADA и PLC-системы
• Универсальный способ задания параметров - через кнопки на панели, удалённый терминал или ПЛК
• Жесткая стабилизация частоты и напряжения даже при колебаниях сети (симметрия ≤0,1%)

Ограничения применения

• Степень защиты IP20 исключает использование вне герметичных шкафов - нельзя применять во влажных, пыльных или взрывоопасных средах без дополнительной защиты корпуса
• Не предназначена для управления синхронными двигателями или двигателями постоянного тока
• Максимальная частота 400 Гц ограничивает применение в высокоскоростных шпинделях выше этого значения
• Отсутствие встроенного тормозного резистора - при длительном торможении требуется внешнее оборудование
• Один аналоговый вход - недостаточно для сложных систем с несколькими датчиками без дополнительных модулей

Примеры использования

• Вентиляционная система цеха: плавное изменение оборотов в зависимости от температуры воздуха
• Конвейер с весовым контролем: точная скорость движения при изменении массы груза
• ЭLEVATOR-система: рекуперация энергии при спуске кабины
• Обработка металла: регулирование частоты вращения шпинделя станка в пределах 5–400 Гц
• Насосная станция водоснабжения: давление поддерживается за счёт изменения числа оборотов насоса

Практические советы

• Выбирая между G-типом (280 кВт) и P-типом (315 кВт), ориентируйтесь на тип нагрузки: G-тип - для динамических (конвейеры, лифты), P-тип - для равномерных (насосы, вентиляторы)
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) обязательно используйте фильтры dV/dt или синусоидальные фильтры для защиты изоляции двигателя
• Настройка параметров через Modbus требует знания адресов регистров - документацию см. в руководстве SystemeVar
• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная последовательность вызывает обратное вращение
• Для продления срока службы устройства поддерживайте температуру в шкафу ниже +40 C; при необходимости установите дополнительные вентиляторы
