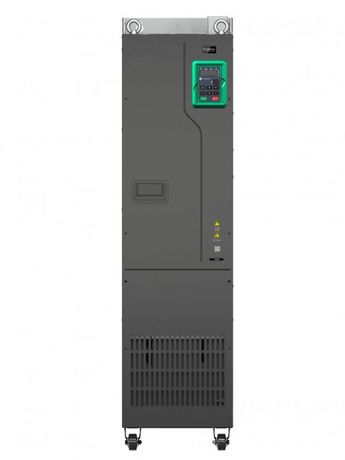

Преобразователь частоты STV600 280 кВт 400В | STV600C28N4 SE APC

Преобразователь частоты STV600 280 кВт 400В - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 280 кВт. Разработан для промышленных систем с высокими требованиями к энергоэффективности, особенно в насосных и вентиляторных контурах. Бренд Systeme Electric, артикул stv600c28n4, соответствует классу C3 по EMC и обеспечивает надёжную работу в жестких условиях.

Назначение и область применения

STV600 280 кВт 400В предназначен для управления двигателями в системах, где требуется изменение частоты вращения: насосные станции, системы вентиляции, компрессоры, конвейеры, циркуляционные контуры. Устройство работает в двух режимах: скалярном и векторном без датчика обратной связи. Особые функции - пожарный режим и оптимизация под нагрузки с переменным моментом - делают его идеальным для HVAC и водоснабжения. Применяется исключительно в промышленных зонах, внутри шкафов управления.

Технические характеристики

• Напряжение питания: 3×400 В +-15…+10% (диапазон 340–440 В)
• Выходное напряжение: до 400 В
• Номинальный выходной ток: 530 А
• Номинальная мощность: 280 кВт (кратковременная перегрузка до 308 кВт - 110% в течение 60 сек)
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц
• Степень защиты: IP20 - только для внутренней установки в закрытые шкафы
• Управление: скалярное и векторное (FOC, без энкодера)
• Интерфейсы связи: встроенный Modbus RTU через RS-485
• Цифровые входы: 6
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Релейные выходы: 2 (для моделей, выпущенных после 15.03.2023 - с маркировкой QCPASS)
• Слоты расширения: 2 (SLOT1, SLOT2) - для установки плат расширения
• Температурный диапазон: -10C … +50C; при температуре выше +40C снижаются номинальные параметры
• Габариты: 330 × 1288 × 544 мм
• Вес: 89,5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

STV600 280 кВт 400В - встраиваемый преобразователь. Устанавливается только в защищённый электрошкаф с принудительной вентиляцией. Монтаж возможен настенный или напольный. Для работы необходима внешняя система охлаждения при температуре выше +40C. Отсутствие встроенного DC-реактора и моторного дросселя требует их самостоятельной установки при наличии помех или длинных кабелей. Кабели питания и управления должны быть экранированными, с заземлением экрана на корпус преобразователя. Панель оператора - съёмная LED, опционально можно заменить на LCD-панель SEOP-1205. Расширение I/O осуществляется через платы SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) и SEOP-1630 (2 DI, 6 RO).

Безопасность и стандарты

• Электромагнитная совместимость: Class C3 по EN 61800-3 - подходит для промышленной среды без дополнительных фильтров
• Конформное покрытие плат: Class 3C3 по EN 60721-3-3 - защита от влаги, пыли и химических воздействий внутри шкафа
• Поддержка стандарта Modbus RTU - совместим с большинством SCADA и PLC
• Защита от перегрева, перегрузки, перенапряжения, потери фазы, короткого замыкания

Преимущества

• Высокая точность управления в векторном режиме - стабильный крутящий момент даже на малых оборотах
• Встроенный ЭМС-фильтр снижает риск помех в других устройствах - экономия на внешних фильтрах
• Два слота расширения позволяют гибко адаптировать интерфейсы под задачу
• Поддержка пожарного режима - автоматическое повышение мощности при аварии
• Программное обеспечение SystemeVAR Studio - упрощает настройку, диагностику и мониторинг
• Надёжная сборка с конформным покрытием - увеличивает срок службы в агрессивной среде

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует обязательного помещения в шкаф
• Отсутствие встроенного DC-реактора - при длинах кабелей более 50 м или чувствительных нагрузках нужен внешний реактор
• Нет встроенного моторного дросселя - рекомендуется устанавливать при использовании длинных кабелей между преобразователем и двигателем
• Ограниченный рабочий диапазон температур: при t > +40C необходимо снижение нагрузки или усиление охлаждения
• Релейные выходы (2RO) есть только у моделей, произведенных после 15.03.2023 - проверьте маркировку QCPASS на упаковке
• Не поддерживает профилированные протоколы (PROFIBUS, PROFINET, CANopen) без установки дополнительных плат

Примеры использования

• Насосная станция водоснабжения - регулирование давления по сигналу от датчика
• Система вентиляции в производственном цеху - изменение скорости в зависимости от уровня CO₂
• Компрессорная установка - плавный запуск и снижение потребления при низкой нагрузке
• Линия производства с постоянным контролем момента - векторное управление без энкодера
• Автоматическая система противопожарной защиты - активация пожарного режима при сигнале от пожарной тревоги

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допуск +-15% от 400 В, но лучше избегать колебаний близких к пределам
• Обязательно используйте экранированные кабели для силовой части и управления - минимизируйте влияние помех
• Заземлите корпус преобразователя и экраны кабелей одним проводником к общей шине заземления шкафа
• При установке в шкаф обеспечьте воздушный зазор ≥10 см сверху и снизу для теплоотвода
• Для удалённого управления используйте выносную LCD-панель SEOP-1205 - удобнее, чем базовая LED
• Настройку начинайте через SystemeVAR Studio - программа позволяет импортировать параметры с другого устройства и сохраняет журнал событий
• Если двигатель расположен дальше 50 метров - обязательно установите внешний DC-реактор и/или dV/dt-фильтр
• Проверьте наличие маркировки QCPASS на упаковке - если её нет, у вас версия с одним релейным выходом, что может ограничить функциональность
