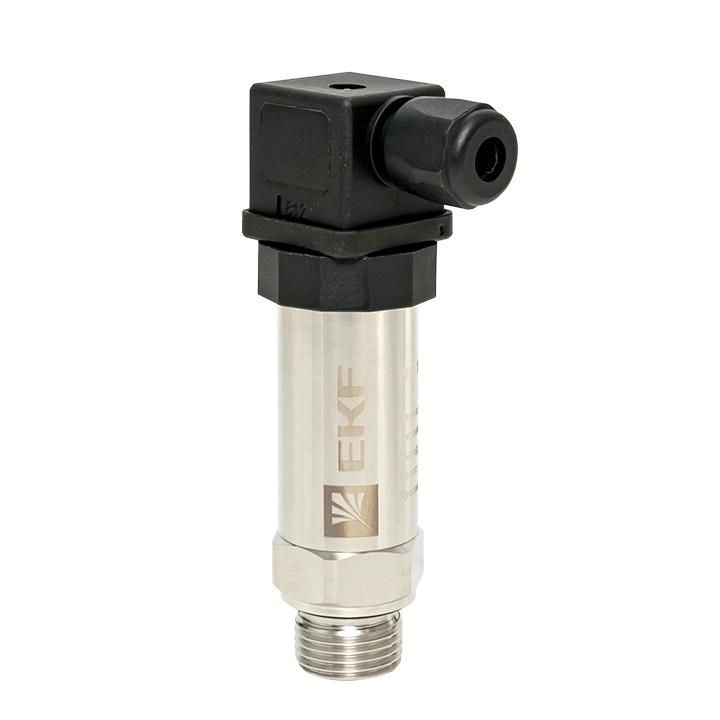

Преобразователь давления PRT-100-1.0-1.0-G2 от EKF - это надёжный датчик для контроля избыточного давления в системах с маслом, работающих при напряжении 24 В. Модель PRT-100-1.0-1.0-G2 подходит для задач, где важна устойчивость к агрессивным средам, а высокая точность не является критичной.

Назначение и область применения

Преобразователь давления PRT-100-1.0-1.0-G2 предназначен для измерения избыточного давления в замкнутых системах, где рабочей средой является масло. Он используется там, где необходима базовая автоматизация, а не высокоточные измерения. Подходит для установки в насосных станциях, гидравлических системах, компрессорных установках и других вспомогательных контурах промышленного оборудования.

Технические характеристики

• Напряжение питания: 24 В постоянного тока
• Тип: преобразователь избыточного давления
• Измеряемая среда: масло (совместимость указана производителем)
• Измерительная мембрана: керамическая - устойчива к химическому воздействию
• Степень защиты: IP65 - защищён от пыли и струй воды с любого направления

Совместимость и монтаж

Преобразователь давления PRT-100-1.0-1.0-G2 имеет резьбу G2, что соответствует стандартному трубному соединению. Для монтажа используйте герметизирующие материалы (например, ленту FUM или анаэробный герметик) на резьбе. Убедитесь, что температура окружающей среды и самой среды не выходит за допустимый диапазон - производитель не указывает границы, поэтому рекомендуется соблюдать условия эксплуатации аналогичных устройств (обычно от -20C до +80C). Электропитание подключается через клеммную колодку - полярность важно соблюсти: "+" и "-" должны совпадать с маркировкой на корпусе.

Безопасность и стандарты

Преобразователь давления PRT-100-1.0-1.0-G2 соответствует общепромышленным нормам безопасности для оборудования класса IP65. Серия PROxima от EKF прошла сертификацию в рамках ЕАЭС, однако специальных документов (например, для взрывоопасных зон) модель не имеет. Применение в опасных зонах запрещено.

Преимущества

• Керамическая мембрана обеспечивает долгий срок службы при работе с маслом и другими агрессивными жидкостями
• Защита IP65 позволяет использовать устройство в условиях повышенной влажности, пыли и периодических мойках
• Упрощённая конструкция снижает стоимость обслуживания и повышает ремонтопригодность
• Работает от стандартного напряжения 24 В - легко интегрируется в существующие системы управления

Ограничения применения

• Не предназначен для измерения давления в системах с водой, паром или газами - хотя производитель упоминает эти среды, конкретная модель PRT-100-1.0-1.0-G2 оптимизирована только для масла
• Не подходит для применений, требующих высокую точность (класс точности не указан, значит, он ниже 0.5%)
• Не рассчитан на работу в условиях вибрации выше средней, перепадов температур свыше +-50C, или в агрессивных газовых средах
• Запрещена установка в зонах с потенциально взрывоопасной атмосферой

Примеры использования

• Контроль давления масла в гидравлических прессах
• Автоматическое отключение насоса при аварийном падении давления в смазочной системе
• Фиксация уровня давления в маслостанциях на производстве
• Системы управления давлением в циркуляционных контурах тепловых пунктов с масляным теплоносителем

Практические советы

• Перед установкой проверьте соответствие резьбы G2 на вашем оборудовании - не все фланцы подходят без адаптера
• При монтаже избегайте механических нагрузок на кабель - используйте кабельные вводы и фиксаторы
• Если система работает с грязным маслом, установите перед датчиком сетчатый фильтр
• Проверяйте целостность изоляции кабеля и состояние контактов каждые 6–12 месяцев - особенно в условиях влажности
• PRT-100-1.0-1.0-G2 - не замена модели PRT-101; последняя лучше подходит для водяных систем и требовательных к точности задач
