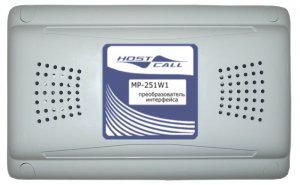

Преобразователь интерфейса RS-485/USB HostCall 270091

Преобразователь интерфейса RS-485 в USB от HostCall (артикул 270091) позволяет подключить оборудование с последовательным портом RS-485 к компьютеру через USB, обеспечивая надёжную связь для сбора данных и управления устройствами в промышленной среде.

Назначение и область применения

Преобразователь интерфейса RS-485 в USB используется для связи между компьютером и промышленными устройствами, которые работают по протоколу RS-485. Это могут быть контроллеры, счётчики, термостаты, датчики, частотные преобразователи и другие устройства, использующие двухпроводную шину для передачи данных на расстоянии до 1200 метров. Устройство применяется там, где необходимо считывать данные с оборудования или отправлять команды управления через стандартный USB-порт ПК или ноутбука.

Технические характеристики

• Интерфейс входной: RS-485 (двухпроводная, дифференциальная)
• Интерфейс выходной: USB 2.0 (тип A)
• Поддерживаемые скорости передачи: от 300 до 115200 бод
• Рабочее напряжение питания: берётся из USB-порта (5 В)
• Защита от перегрузки и помех: внутренняя, на уровне схемы
• Гальваническая развязка: отсутствует
• Рабочая температура: 0…+55 °C
• Габариты: компактный корпус, без внешнего блока питания

Совместимость и монтаж

Преобразователь интерфейса RS-485 в USB совместим со всеми операционными системами Windows, Linux и macOS — драйверы устанавливаются автоматически через Plug-and-Play. Для подключения требуется:

• USB-кабель (в комплект не входит, используется стандартный USB-A–Micro-B или USB-A–Mini-B, в зависимости от модели);
• Два провода для подключения к шине RS-485: A (дифференциальный сигнал +) и B (дифференциальный сигнал –);
• Заземление не обязательно, но рекомендовано при наличии общего заземления системы;
• На конце шины RS-485 должна быть установлена согласующая нагрузка 120 Ом — преобразователь её не содержит, её нужно подключить отдельно на удалённом устройстве.

Безопасность и стандарты

Устройство соответствует требованиям EMC и имеет сертификат CE. Гальванической развязки между USB и RS-485 нет — это важно учитывать при работе в условиях высоких потенциалов или в сетях с риском грозовых импульсов. Для защиты оборудования рекомендуется использовать внешние защитные устройства (например, TVS-диоды или оптопары) на стороне RS-485.

Преимущества

• Не требует внешнего источника питания — питается от USB-порта;
• Автоматическое определение скорости и режима работы;
• Минимальные задержки передачи данных — подходит для реального времени;
• Компактный размер — легко размещается рядом с оборудованием или в щите управления;
• Стандартный драйвер — не требует сложной настройки на большинстве ПК.

Ограничения применения

• Нет гальванической развязки — нельзя применять в местах с большим разницей потенциалов между компьютером и оборудованием (например, на заводе с мощными двигателями без дополнительной защиты);
• Не предназначен для работы при температуре ниже 0 °C — не следует использовать на открытых площадках зимой;
• Не поддерживает многоузловую топологию с более чем 32 устройствами без активного повторителя;
• Не работает с RS-232 — для этого нужен другой тип преобразователя.

Примеры использования

• Подключение PLC к ПК для программирования и диагностики;
• Сбор показаний с энергосчётчиков по шине Modbus RTU;
• Настройка частотных преобразователей через ПК без необходимости установки плат расширения;
• Интеграция старого оборудования с современной системой SCADA;
• Лабораторные испытания промышленных датчиков на стенде.

Практические советы

• Перед первым использованием проверьте, что драйвер установлен — в Windows он обычно появляется как “FTDI” или “Prolific” в диспетчере устройств;
• Если возникают сбои связи — убедитесь, что на противоположном конце шины есть резистор 120 Ом между A и B;
• Не запитывайте преобразователь от нестабильных USB-хабов — лучше подключать напрямую к порту ПК;
• При длинных кабелях (>50 м) используйте экранированный двужильный кабель с заземлением экрана только с одной стороны;
• Обязательно отключайте питание оборудования перед подключением/отключением кабелей RS-485 — даже при питании от USB возможна повреждение портов.
