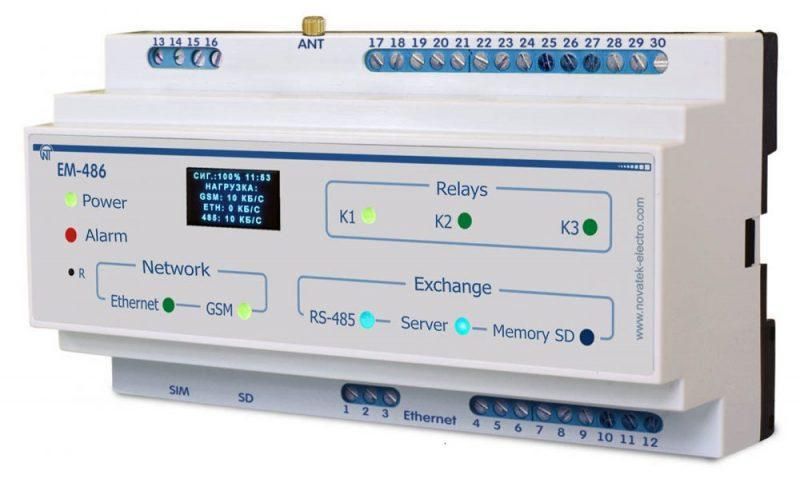

Преобразователь интерфейсов ЕМ-486 - 3425680486 НовАтек-Электро

Точка доступа к NT Cloud (Ethernet/2-G) с 4 входами, 3 реле и облачным сервисом мониторинга от Новатек-Электро (арт. 3425680486) обеспечивает удалённый сбор данных с датчиков и оборудования по RS-485 через Ethernet или GSM, передавая информацию в облачную платформу для контроля и управления.

Назначение и область применения

Точка доступа к NT Cloud (Ethernet/2-G) с 4 входами, 3 реле и облачным сервисом мониторинга служит для связи между оборудованием по протоколу MODBUS RTU (RS-485) и сетью Ethernet или мобильной связью. Она позволяет получать данные с датчиков, контроллеров и других MODBUS-устройств и отправлять их в облачный сервис NT Cloud. Также устройство принимает SMS-команды для считывания или изменения значений регистров - например, для включения/выключения реле из любого места.

Подходит для автоматизации объектов без постоянного проводного интернета: насосные станции, системы теплоснабжения, складские комплексы, оборудование на удалённых участках, где есть только GSM-связь.

Технические характеристики

• 4 дискретных входа - для подключения сухих контактов или сигналов 24 В DC (например, датчики открытого/закрытого состояния)
• 3 реле с коммутирующей способностью до 5 А - для управления нагрузками: насосами, клапанами, светом
• Интерфейс RS-485 - для подключения до 32 MODBUS-устройств (датчики температуры, давления, счетчики и т.п.)
• Поддержка протоколов: MODBUS TCP (через Ethernet), MODBUS RTU (по RS-485), SMS-команды
• Работа через Ethernet (RJ45) или GSM (SIM-карта)
• Облачный сервис NT Cloud - удалённый мониторинг, уведомления, история данных
• Настройки хранятся в энергонезависимой памяти - после отключения питания восстанавливаются

Совместимость и монтаж

Устройство совместимо со всеми моделями, поддерживающими MODBUS RTU по RS-485: терморегуляторы, преобразователи частоты, счетчики электроэнергии, контроллеры. Подключение к Ethernet осуществляется через стандартный RJ45. Для работы по GSM требуется SIM-карта с активированным трафиком (GPRS).

Монтаж выполняется на DIN-рейку 35 мм. Клеммы для подключения входов, реле и RS-485 расположены удобно для быстрого подключения. Обязательно соблюдайте полярность A/B при подключении RS-485. Электропитание - 9–30 В DC.

Безопасность и стандарты

Защита доступа реализуется через парольную авторизацию: все SMS-команды проверяются по предварительно заданному паролю. Без правильного пароля команды игнорируются. Передача данных в облако шифруется. Устройство соответствует требованиям EMC для промышленной среды, но не имеет сертификата IP - не предназначено для установки во влажных или запылённых помещениях без дополнительной защиты.

Преимущества

• Два канала связи - Ethernet и GSM - обеспечивают отказоустойчивость: если один канал недоступен, работает второй
• SMS-управление позволяет работать даже без Wi-Fi или проводного интернета
• Облачная платформа NT Cloud даёт доступ к данным через браузер или мобильное приложение без необходимости настраивать сервер
• Не требует программирования - всё настраивается через веб-интерфейс или SMS
• Поддержка множества MODBUS-устройств в одной цепочке снижает затраты на кабельную инфраструктуру

Ограничения применения

• Не предназначен для установки вне помещений без корпуса IP54+
• Не поддерживает Modbus ASCII - только RTU и TCP
• Частота опроса по GSM зависит от качества сигнала; возможны задержки до нескольких минут
• SMS-команды нельзя использовать для массовой передачи больших объемов данных - только для команд и запросов
• Не имеет встроенного аккумулятора - при отключении питания работа прекращается

Примеры использования

• Контроль температуры в котельной: четыре датчика подключены к RS-485, точка доступа передаёт данные в NT Cloud, администратор видит графики на телефоне
• Удалённое управление насосом: через SMS с фразой “ON PUMP” включается одно из трёх реле, которое замыкает цепь насоса
• Автоматическое оповещение: при аварийном уровне воды в резервуаре система отправляет SMS оператору и одновременно включает реле для срабатывания сигнализации
• Сбор показаний с трёх счётчиков электроэнергии по RS-485 и передача в облако для учёта потребления

Практические советы

• Перед первым использованием настройте пароль для SMS-команд - используйте сложный набор символов, чтобы исключить случайное включение реле
• Проверьте, что SIM-карта имеет активный GPRS-тариф - без него облачный сервис не будет работать
• Для надёжной связи по RS-485 используйте экранированный двужильный кабель, заземлите экран на одном конце
• Если вы используете несколько таких устройств в сети - назначьте каждому уникальный адрес MODBUS (1–247)
• Рекомендуется периодически проверять уровень сигнала GSM через веб-интерфейс NT Cloud - слабый сигнал влияет на скорость реакции
• Точка доступа к NT Cloud (Ethernet/2-G) с 4 входами, 3 реле и облачным сервисом мониторинга (арт. 3425680486) не требует специального ПО - вся настройка происходит через браузер, что упрощает обслуживание
