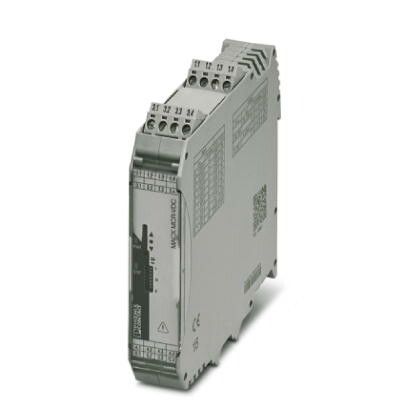

Преобразователь измерительный сигналов напр-ия MACX MCR-VDC Phoenix Contact 2906242

Преобразователь измерительный сигналов напряжения MACX MCR-VDC предназначен для точного преобразования входного постоянного напряжения в унифицированный выходной токовый сигнал 4–20 мА. Устройство применяется в системах автоматизации для передачи показаний датчиков на контроллеры, ПЛК и другие устройства управления. Модель от Phoenix Contact с артикулом 2906242 отличается компактностью и надёжностью в промышленной среде.

Назначение и область применения

Преобразователь измерительный сигналов напряжения MACX MCR-VDC используется для перевода переменного или постоянного напряжения (до +-10 В) в стандартный токовый сигнал 4–20 мА. Это позволяет передавать данные на расстояние без потерь качества сигнала, что особенно важно в условиях электромагнитных помех. Применяется в системах контроля температуры, давления, уровня жидкости, где датчики выдают аналоговое напряжение.

Технические характеристики

• Входное напряжение: до +-10 В постоянного тока
• Выходной сигнал: 4–20 мА (стандартный токовый цикл)
• Питание: внешнее, 20–30 В постоянного тока
• Точность: не указана - требуется уточнение у производителя
• Монтаж: на DIN-рейку 35 мм
• Габариты: соответствуют стандартным модулям серии MACX

Совместимость и монтаж

Преобразователь измерительный сигналов напряжения MACX MCR-VDC совместим со всеми устройствами серии MACX от Phoenix Contact. Устанавливается на стандартную DIN-рейку 35 мм. Подключение осуществляется через зажимы с винтовым креплением - провода зачищаются на 8–10 мм. Для работы необходим источник питания 20–30 В DC, который подключается параллельно с входными и выходными цепями. Нет необходимости в дополнительном питании от сети 220 В.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61010-1 и имеет степень защиты IP20. Не предназначено для установки во взрывоопасных зонах или в условиях повышенной влажности без дополнительной защиты корпуса.

Преимущества

• Компактная форма - занимает мало места на рейке
• Работает без внешнего источника 220 В - питание от шины 24 В
• Стандартный выход 4–20 мА - совместим с большинством ПЛК и регистраторов
• Электрическая гальваническая развязка между входом, выходом и питанием - снижает влияние помех

Ограничения применения

• Не работает с переменным напряжением выше +-10 В - требует предварительного масштабирования
• Не имеет встроенной фильтрации - при высоких помехах рекомендуется экранирование кабеля
• Отсутствует возможность программной настройки - коэффициент преобразования жестко задан
• Не подходит для установки вне помещений или в агрессивных средах - IP20 недостаточно для пыли и брызг воды

Примеры использования

• Подключение термопары с выходом 0–10 В к ПЛК, принимающему только 4–20 мА
• Передача сигнала от датчика давления на удалённый контроллер в цехе
• Интеграция в системы управления конвейерами, насосными станциями, тепловыми щитами

Практические советы

• Проверьте полярность входного напряжения - неверное подключение может повредить устройство
• Используйте экранированные кабели для входных цепей при наличии мощных частотных преобразователей рядом
• Убедитесь, что нагрузка на выходе 4–20 мА не превышает допустимую - обычно до 600 Ом
• При замене старого преобразователя сверьте тип входного сигнала - MACX MCR-VDC не поддерживает токовые входы
• Для сложных систем используйте этот преобразователь вместе с другими модулями серии MACX - они легко комбинируются
