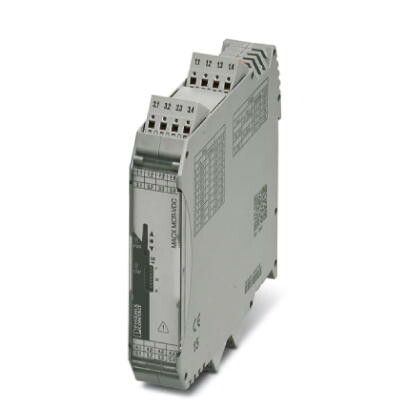

Преобразователь сигналов напряжения измерительный MACX MCR-VDC-PT Phoenix Contact 2906243

Преобразователь сигналов напряжения измерительный MACX MCR-VDC-PT от Phoenix Contact предназначен для точного преобразования постоянного напряжения в унифицированный токовый выходной сигнал 4–20 мА, что позволяет передавать данные на контроллеры, регистраторы и другие устройства автоматизации. Артикул 2906243 - надёжное решение для промышленных систем, где важна стабильность сигнала и компактная установка.

Назначение и область применения

Преобразователь сигналов напряжения измерительный MACX MCR-VDC-PT используется для перевода входного напряжения постоянного тока (например, от датчиков температуры, давления или уровней) в стандартный токовый сигнал 4–20 мА. Это необходимо для совместимости с промышленными системами управления, которые работают именно с токовыми цепями. Устройство применяется в системах АСУ ТП, на заводах, в энергетике, на объектах водоснабжения и в других местах, где требуется удалённый контроль параметров через шины связи или аналоговые входы ПЛК.

Технические характеристики

• Входной сигнал: постоянное напряжение до +-10 В
• Выходной сигнал: ток 4–20 мА (двухпроводная система)
• Питание: внешнее, 20…30 В постоянного тока
• Точность: +-0,1 % от диапазона
• Рабочая температура: –25…+60 C
• Монтаж: на DIN-рейку 35 мм
• Габариты: узкий модуль, занимает один шаг (17,5 мм)

Совместимость и монтаж

MACX MCR-VDC-PT совместим со всеми устройствами серии MACX и легко устанавливается на стандартную DIN-рейку. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм. Выходной ток 4–20 мА работает в двухпроводном режиме, поэтому не требует отдельного питания для нагрузки. Подключить можно напрямую к входам ПЛК, вторичным приборам или системам сбора данных. Обязательно соблюдать полярность при подаче питания и входного сигнала.

Безопасность и стандарты

Преобразователь сигналов напряжения измерительный MACX MCR-VDC-PT соответствует требованиям EN 61010-1 (безопасность электрооборудования для измерений) и EN 61326-1 (электромагнитная совместимость в промышленной среде). Защита от перегрузок и коротких замыканий реализована внутренне - устройство выдерживает кратковременные аварийные ситуации без повреждения.

Преимущества

• Высокая точность (+-0,1%) обеспечивает минимальную погрешность в измерениях
• Компактный формат позволяет размещать несколько модулей в ограниченном пространстве
• Стандартный интерфейс 4–20 мА - универсальное решение для большинства промышленных систем
• Низкое потребление мощности снижает тепловыделение и нагрузку на источник питания
• Фиксация на DIN-рейке исключает необходимость дополнительных креплений

Ограничения применения

• Не предназначена для работы с переменным напряжением - только постоянное (DC)
• Требуется внешний источник питания 20–30 В DC; не имеет встроенного питания
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX/IECEx
• Максимальный входной сигнал - +-10 В; более высокие значения вызовут искажения или отказ

Примеры использования

• Подключение к термопреобразователям с выходом 0–10 В для передачи температуры в ПЛК
• Передача показаний датчика уровня жидкости в виде токового сигнала на пульт оператора
• Интеграция с гидравлическими датчиками давления в системах охлаждения станков
• Связь между старым оборудованием (выход 0–5 В) и современной системой автоматизации (вход 4–20 мА)

Практические советы

• При подключении проверьте соответствие полярности входного напряжения - неверная коммутация приведёт к некорректному выходу
• Для длинных кабельных трасс используйте экранированные провода и заземлите экран с одной стороны
• Убедитесь, что нагрузка на выходе 4–20 мА не превышает допустимую (обычно до 600 Ом); иначе сигнал будет искажён
• Если в системе есть помехи - расположите преобразователь подальше от частотных преобразователей и силовых кабелей
• Замену или обслуживание можно выполнять без отключения основной цепи - благодаря разъёмной конструкции MACX
