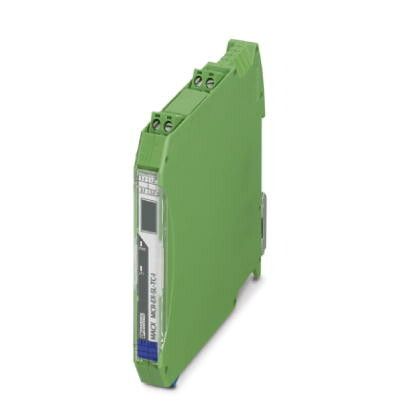

Преобразователь измерительный температуры MACX MCR-EX-SL-TC-I-NC Phoenix Contact 2865586

Измерительный преобразователь температуры MACX MCR-EX-SL-TC-I-NC, MACX MCR-EX-SL-T - компактное устройство для точного измерения температуры термопар и передачи сигнала в виде стандартизированного тока 4–20 мА. Подходит для промышленной автоматизации в зонах с повышенным риском взрыва.

Назначение и область применения

Устройство предназначено для преобразования сигналов от термопар (тип K, J, T, E, N, S, R, B) в унифицированный выходной ток 4–20 мА. Применяется в системах автоматического контроля и управления на объектах с опасными средами: нефтегазовая промышленность, химические заводы, производства с воспламеняющимися газами или пылью. Устанавливается в распределительных щитах или на DIN-рейке рядом с датчиками температуры.

Технические характеристики

• Тип входа: термопара (K, J, T, E, N, S, R, B)
• Выходной сигнал: 4–20 мА (двухпроводная система)
• Питание: 20–30 В постоянного тока
• Степень защиты: IP20
• Рабочая температура: –25…+60 C
• Масса: около 50 г
• Габариты: совместим с модульной системой MCR (ширина 6,2 мм)

Совместимость и монтаж

MACX MCR-EX-SL-TC-I-NC, MACX MCR-EX-SL-T устанавливается на DIN-рейку типа TS 35/7,5 или TS 35/15. Совместим со всеми разъёмами серии MCR от Phoenix Contact. Для подключения термопар используются винтовые клеммы - провода зачищаются на 7–9 мм. Выходной контур замыкается через нагрузку не менее 250 Ом. Обязательно соблюдать полярность питания и подключение термопары.

Безопасность и стандарты

Устройство имеет взрывозащиту Ex ia IIC T4 Ga, что позволяет применять его в зоне 0 (взрывоопасная среда постоянно присутствует). Соответствует требованиям EN 60079-11 и IEC 60079-11. Сертификация подтверждает безопасную работу в присутствии горючих газов и паров.

Преимущества

• Компактный размер - занимает минимум места на рейке
• Поддерживает все основные типы термопар - универсальность без необходимости менять оборудование
• Электрическая изоляция между входом, выходом и питанием - снижает помехи и повышает надёжность
• Фиксация в корпусе предотвращает случайное отсоединение при вибрации

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - требует охлаждения или установки вне нагреваемых зон
• IP20 - не защищён от воды и пыли; нельзя использовать в открытых условиях без корпуса
• Требуется внешний источник питания - автономная работа невозможна
• Не работает с RTD-датчиками (платиновыми терморезисторами); только с термопарами

Примеры использования

• Контроль температуры печи на заводе по переработке пластиков
• Измерение температуры трубопровода с легковоспламеняющимися жидкостями на НПЗ
• Автоматизация процесса сушки в фармацевтическом производстве
• Система безопасности реактора в химической лаборатории

Практические советы

• Перед монтажом проверьте тип термопары - выбранная модель должна соответствовать её маркировке (например, K или J)
• Используйте экранированные кабели для термопар, особенно при длинных линиях - это снизит влияние ЭМИ
• При подключении к PLC убедитесь, что входной модуль рассчитан на 4–20 мА и имеет достаточную нагрузочную способность
• Для обслуживания устройства достаточно вытащить его из разъёма - замена занимает меньше минуты
• Обратите внимание на посадочный размер: ширина 6,2 мм - точно совпадает с другими модулями MCR, можно комбинировать с реле, фильтрами и изолирующими барьерами
