Преобразователь сигналов PSI-02D-230 - EA09.001.011 Евроавтоматика

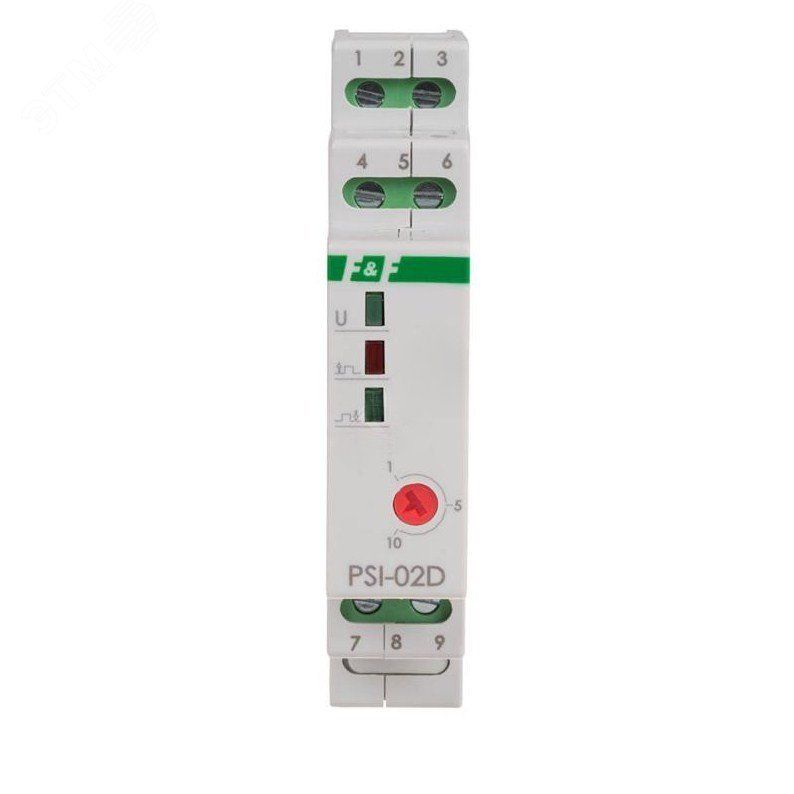

Преобразователь сигналов PSI-02D-230 от Евроавтоматика — это реле-формирователь импульсов, предназначенное для преобразования постоянного напряжения в два одиночных импульса заданной продолжительностью от 1 до 10 секунд. Устройство монтируется на DIN-рейку и работает от сети переменного тока 165–265 В. Подходит для управления исполнительными механизмами в системах автоматизации, АВР и «умном доме».

Назначение и область применения

Преобразователь сигналов PSI-02D-230 используется там, где требуется временно активировать нагрузку по фронту и спаду управляющего сигнала. Например, когда нужно включить клапан на 5 секунд при старте системы и снова включить его на 5 секунд при остановке. Применяется в:

• системах автономного резервирования (АВР)
• устройствах управления освещением и вентиляцией в «умном доме»
• промышленных контроллерах для запуска насосов, сервоприводов, пневматических цилиндров
• конвейерных линиях, где нужна точная временная выдержка между действиями

Технические характеристики

• Напряжение питания: 165–265 В переменного тока (AC)
• Выходные контакты: два независимых переключающих элемента (2×16 А)
• Формирование импульсов: один импульс на фронт входного сигнала (выход 11–12), второй — на спад (выход 8–9)
• Длительность импульса: регулируемая от 1 до 10 секунд
• Монтаж: на DIN-рейку типа TS35
• Количество контактов: 2 NO/NC (нормально открытые / нормально закрытые)

Совместимость и монтаж

Преобразователь сигналов PSI-02D-230 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке — дополнительные крепления не требуются. Подключение осуществляется через винтовые зажимы: входной сигнал подается на клеммы Ust, питание — на L/N, выходы — на 8–9 и 11–12. Напряжение на входе может быть постоянным или импульсным — устройство реагирует только на изменение состояния (фронт и спад).

Безопасность и стандарты

Преобразователь сигналов PSI-02D-230 соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Работает в температурном диапазоне от –25°C до +60°C. Защита IP20 — допускается использование только внутри электрошкафов. Не предназначен для эксплуатации во взрывоопасных средах или на открытом воздухе.

Преимущества

• Два независимых выхода позволяют управлять двумя различными устройствами одним импульсом на включение и другим — на отключение
• Регулируемая длительность импульса (1–10 с) обеспечивает гибкую настройку под конкретную задачу
• Отсутствие механических частей в схеме формирования импульса повышает надежность
• Работает от стандартной бытовой и промышленной сети 220 В без необходимости внешнего блока питания

Ограничения применения

• Не подходит для работы с постоянным током — только переменный ток 165–265 В
• Нельзя использовать в условиях высокой влажности, пыли или на открытом воздухе (защита IP20)
• Импульсы генерируются только при изменении уровня входного сигнала; при постоянном уровне на входе — никаких выходных импульсов не будет
• Максимальная коммутируемая мощность — 16 А на каждый контакт; для больших нагрузок требуется применение промежуточного реле

Примеры использования

• На конвейере: при запуске линии — PSI-02D-230 открывает воздушный клапан на 3 секунды для продувки, при остановке — снова открывает его на 3 секунды для удаления остатков материала
• В системе «умный дом»: при включении света — включается вентилятор на 5 секунд, при выключении — снова включает его на 5 секунд для проветривания
• В АВР: при переключении с основного на резервный источник — PSI-02D-230 подает импульс на соленоидный клапан, чтобы открыть байпас на 4 секунды

Практические советы

• Перед подключением проверьте, что входной сигнал действительно меняет состояние (например, с 0 В на 24 В и обратно); просто подача постоянного напряжения не вызовет работу устройства
• Для точной настройки длительности импульса используйте тестовый режим: подайте импульс на вход и измерьте время замыкания контакта мультиметром
• Если нагрузка имеет индуктивную составляющую (электромагниты, двигатели), параллельно выходам рекомендуется установить RC-гашение для защиты контактов
• При использовании нескольких PSI-02D-230 в одном шкафу соблюдайте минимальный интервал между устройствами — они могут нагреваться при длительной работе
• Артикул ea09.001.011 — единственный номер для заказа запчастей и документации; сохраните его при обслуживании
