Преобразователь сигналов PSI-02P - EA09.001.012 Евроавтоматика

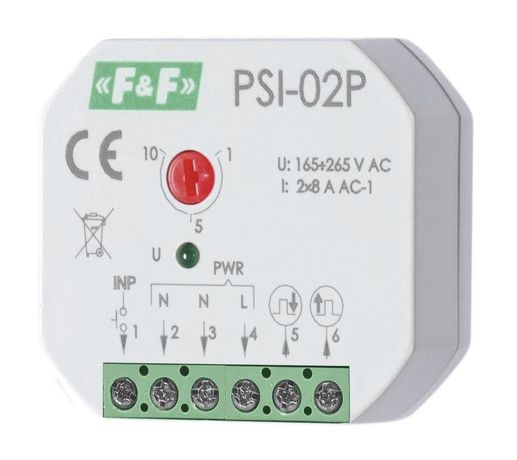

Преобразователь сигналов PSI-02P от Евроавтоматика — это реле-формирователь импульсов, предназначенное для преобразования постоянного управляющего сигнала в два одиночных импульса заданной продолжительностью от 1 до 10 секунд. Устройство работает от сети 230 В и монтируется в стандартную монтажную коробку, что делает его удобным решением для систем автоматизации, АВР и «умного дома». Артикул ea09.001.012 соответствует модели PSI-02P, которая отличается от аналогичных серий точной регулировкой времени импульса.

Назначение и область применения

Преобразователь сигналов PSI-02P используется там, где требуется временно активировать исполнительные устройства — например, вентиляторы, клапаны, световые индикаторы или моторы — на фиксированное время после получения управляющего сигнала. Подходит для:

• систем аварийного включения (АВР)
• устройств управления освещением в «умном доме»
• технологических линий с последовательным запуском оборудования
• контроля циклических процессов, требующих кратковременного действия

Не применяется для непрерывного управления — только для формирования двух импульсов по фронту и спаду входного сигнала.

Технические характеристики

• Напряжение питания: 165–265 В переменного тока (AC)
• Выходные контакты: два независимых переключающих элемента (2×16 А)
• Импульс на выходе 12: контакт 11–12 замыкается на время t при фронте входного сигнала
• Импульс на выходе 9: контакт 8–9 замыкается на время t при спаде входного сигнала
• Длительность импульса: регулируемая от 1 до 10 секунд
• Метод установки: монтаж в монтажную коробку ( DIN-рейка не предусмотрена)
• Тип контактов: 2 NO/NC (нормально открытые / нормально закрытые)

Совместимость и монтаж

Преобразователь сигналов PSI-02P устанавливается исключительно внутрь монтажной коробки — он не имеет крепления на DIN-рейку. Для подключения используются винтовые зажимы. Обязательно соблюдайте полярность при подаче управляющего сигнала на вход Ust. Напряжение питания должно находиться в пределах 165–265 В AC; ниже или выше этого диапазона работа невозможна. Подключение выходов 8–9 и 11–12 выполняется согласно схеме в документации производителя. Не допускается использование с постоянным током (DC).

Безопасность и стандарты

Преобразователь сигналов PSI-02P соответствует требованиям безопасности для бытовой и промышленной автоматики. Производитель — Евроавтоматика — обеспечивает соответствие изделий европейским нормам IEC 60947-5-1 для коммутирующих устройств. Рабочая температура не указана — рекомендуется избегать экстремальных значений (менее –10 °C и более +50 °C).

Преимущества

• Два независимых импульса — один на включение, второй на выключение — позволяют точно контролировать двунаправленные процессы
• Регулируемая длительность импульса (1–10 с) адаптирует устройство под разные задачи без замены компонентов
• Широкий диапазон рабочего напряжения (165–265 В AC) повышает надёжность в условиях колебаний сети
• Компактная форма и монтаж в коробку снижают потребность в специализированных шкафах

Ограничения применения

• Не работает при напряжении ниже 165 В или выше 265 В — возможны сбои или отказ
• Не поддерживает управление постоянным током (DC) — только переменный ток (AC)
• Отсутствует защита от перегрузки на выходе — внешние защиты (плавкие вставки, автоматы) обязательны
• Нельзя использовать для частотного или многократного импульсного управления — только один импульс на фронт и один на спад
• Не имеет индикации состояния — невозможно визуально определить, активен ли импульс

Примеры использования

• В системе «умный дом»: при включении света в ванной — PSI-02P даёт импульс на вентилятор на 5 секунд, а при выключении — ещё 5 секунд для проветривания
• На конвейере: после срабатывания датчика (фронта) — импульс открывает клапан на 3 сек, затем при прекращении сигнала (спада) — закрывает его через 3 сек
• В АВР: при переходе на резервный источник — импульс включает насос, при восстановлении основного питания — импульс его отключает

Практические советы

• Перед установкой проверьте напряжение в сети — даже кратковременные просадки ниже 165 В могут вызвать сбой
• При использовании в среде с высокой вибрацией зафиксируйте корпус внутри коробки дополнительно (например, термоклеем)
• Для долговечности контактов не подключайте нагрузки близкие к максимальным 16 А — лучше оставить запас 20%
• При необходимости изменить длительность импульса — используйте отвертку для регулировки потенциометра, доступного через крышку
• Запомните: PSI-02P реагирует только на изменения уровня сигнала — если вход остаётся в одном состоянии, импульс не возникнет
