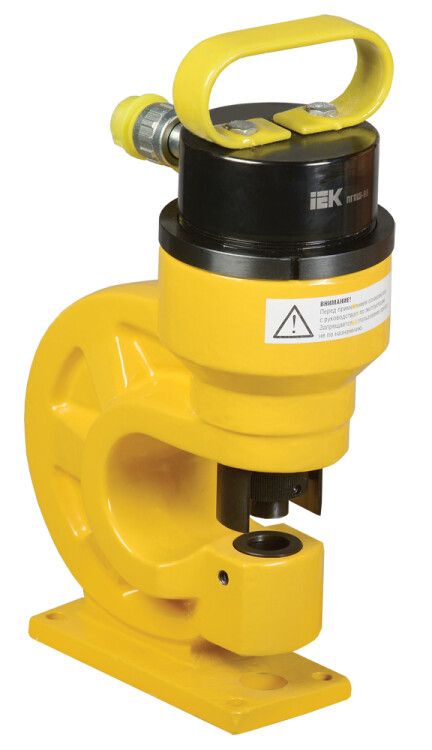

Пресс для перфорации электротехнических шин ПГПШ-95 | TPG-1-095 IEK

Пресс для перфорации электротехнических шин ПГПШ-95 от IEK предназначен для точного сверления отверстий 20,5 мм в медных токоведущих шинах на сборочных участках. Устройство сочетает надёжную конструкцию из стали с ручным гидравлическим приводом, обеспечивая контроль качества перфорации без необходимости подключения к сети.

Назначение и область применения

Пресс для перфорации электротехнических шин ПГПШ-95 используется исключительно для создания круглых отверстий в медных шинах - токоведущих элементах распределительных устройств. Применяется на производствах, где требуется быстрая и точная подготовка шин к монтажу: например, при сборке щитов, силовых панелей, систем постоянного тока. Подходит для работ в цехах, на объектах энергетики, ЖКХ и промышленной автоматизации.

Технические характеристики

• Диаметр отверстия: 20,5 мм - соответствует стандартному шагу крепления для болтов M16–M20;
• Тип привода: ручной гидравлический - требует лишь механического усилия оператора, не нуждается в электроэнергии;
• Материал корпуса: сталь - устойчив к деформации при многократном применении;
• Цвет: желтый - повышает видимость на рабочем месте;
• Гарантийный срок: 12 месяцев - покрывает заводские дефекты механизма.

Совместимость и монтаж

Пресс для перфорации электротехнических шин ПГПШ-95 не требует фиксации на столе - он устанавливается прямо на поверхность шины. Для работы необходим внешний ручной гидравлический насос (не входит в комплект). Насос соединяется через быстроразъёмный шланг. Перед перфорацией важно зафиксировать шину, чтобы избежать смещения. Посадочные площадки устройства рассчитаны на шины толщиной до 8 мм.

Безопасность и стандарты

Устройство не имеет сертификатов взрывозащиты и не предназначено для работы во взрывоопасных зонах. Соответствует требованиям безопасности для ручного оборудования: отсутствие острых выступов, устойчивая база, предохранительный клапан в гидросистеме. Эксплуатация допускается при температуре от –10C до +40C.

Преимущества

• Не зависит от электроснабжения - можно использовать там, где нет розеток;
• Высокая точность отверстий благодаря жесткой раме и гидравлическому усилию;
• Легко перемещать - вес около 12 кг, удобная ручка;
• Долговечность: стальной корпус выдерживает тысячи циклов перфорации;
• Закрытая гидравлическая система снижает риск утечки масла.

Ограничения применения

• Не для алюминиевых или комбинированных шин - материал должен быть мягче стали, иначе есть риск поломки матрицы;
• Не подходит для перфорации шин толще 8 мм - возможна недоперфорация или выход из строя;
• Требуется внешний насос - без него оборудование невозможно использовать;
• Не рекомендовано для частого использования более чем 10–15 отверстий в час - высокая нагрузка на оператора.

Примеры использования

• Подготовка медных шин для установки в распределительных щитах типа ЩО-70;
• Формирование крепёжных отверстий перед монтажом контакторов и автоматических выключателей;
• Настройка шин в модульных системах DC/AC на солнечных электростанциях;
• Работы на ремонтных пунктах тепловых и дизельных электростанций.

Практические советы

• Перед каждым использованием проверяйте уровень жидкости в гидравлическом насосе - малый объем масла снижает давление;
• Чистите матрицу после каждой партии - частицы меди забивают каналы и нарушают форму отверстия;
• Выбирайте место перфорации так, чтобы отверстие было минимум в 15 мм от края шины - иначе возникнет трещина;
• Держите пресс вертикально - наклон увеличивает риск брака и износа направляющих;
• Артикул tpg-1-095 совпадает с моделью ПГПШ-95 - при заказе используйте оба значения для точности.
