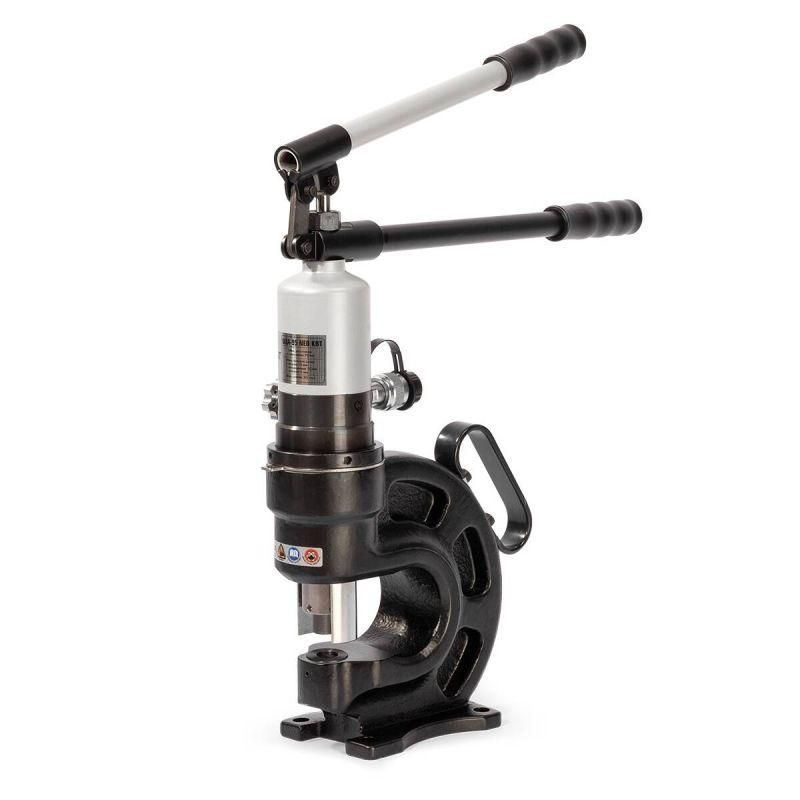

Пресс гидравлический для перфорации шин автономный ШДА-95 серия NEO | 89730 КВТ

Гидравлический пресс для перфорации шин ШДА-95 серия NEO от КВТ предназначен для точной пробивки отверстий в медных, алюминиевых и стальных шинах на объектах энергетики, промышленности и ЖКХ. Инструмент работает автономно, не требует внешнего питания и легко перемещается между местами монтажа.

Назначение и область применения

ШДА-95 серия NEO используется для создания круглых отверстий в шинах - металлических проводниках, применяемых в распределительных щитах, подстанциях и силовых цепях. Подходит для работ на месте: в электрошкафах, на стендах, в цехах. Пресс особенно эффективен там, где невозможно использовать стационарные станки или требуется высокая мобильность.

Технические характеристики

• Максимальное усилие: 20 тонн
• Максимальная толщина материала:
  • медные шины: до 10 мм
  • альминиевые шины: до 10 мм
  • стальные шины: до 6 мм
• Расстояние от края шины до центра отверстия: 70 мм
• Вес инструмента: 17,5 кг
• Стационарное крепление: через болтовые отверстия на основании
• Упаковка: деревянный ящик
• Габариты упаковки: 530×315×145 мм

Совместимость и монтаж

Пресс ШДА-95 серия NEO совместим только с перфоформами серии МПШО от КВТ. Эти формочки приобретаются отдельно и выбираются по нужному диаметру отверстия. Для установки пресса необходимо закрепить его на прочном рабочем столе с помощью четырёх болтов - так обеспечивается жесткая фиксация во время работы. Насос приводится в действие вручную с помощью рукоятки; для замены матриц применяется входящий в комплект имбусовый ключ.

Комплектация

• Пресс гидравлический ШДА-95 серия NEO
• Вороток для поворота матрицы
• Съёмник для удаления пробоя
• Имбусовый ключ для фиксации матрицы
• Рукоятка насоса
• Ремкомплект: набор уплотнительных колец

Преимущества

• Автономная работа - не нужны электросеть или компрессор
• Высокая портативность: вес всего 17,5 кг позволяет брать инструмент на объект
• Жёсткое базирование снижает риск смещения при перфорации
• Запчасти и расходники (перфоформы МПШО) доступны в широком ассортименте
• Легкий ремонт: все уплотнители меняются без демонтажа всей системы

Ограничения применения

• Не для перфорации труб, профилей или деталей сложной формы - только плоские шины
• Максимальная толщина стали - 6 мм; более толстый материал не будет пробит
• Перфоформы МПШО должны точно соответствовать типу и диаметру отверстия - использование сторонних форм недопустимо
• Не рекомендован для частой работы свыше 10–15 отверстий за один сменный цикл без отдыха гидравлики

Примеры использования

• Пробивка отверстий под болты в медных шинах при сборке распределительного щита 400 А
• Формирование крепёжных отверстий в алюминиевой шине на подстанции 6(10)/0,4 кВ
• Подготовка шин для соединений с автоматическими выключателями в модульных камерах
• Обслуживание систем постоянного тока (DC) в солнечных электростанциях

Практические советы

• Перед первым использованием проверьте герметичность гидравлики - при наличии протечек замените уплотнители из ремкомплекта
• Выбирая перфоформу МПШО, учтите, что минимальное расстояние от края шины до отверстия должно быть ≥70 мм
• Часто используемые матрицы смазывайте машинным маслом - это продлит срок службы
• При работе на вертикальных поверхностях обязательно закрепляйте пресс ШДА-95 серия NEO на столе - самопроизвольное смещение вызывает деформацию отверстия
• Храните инструмент в сухом помещении; после работы очищайте поверхности от опилок и грязи
