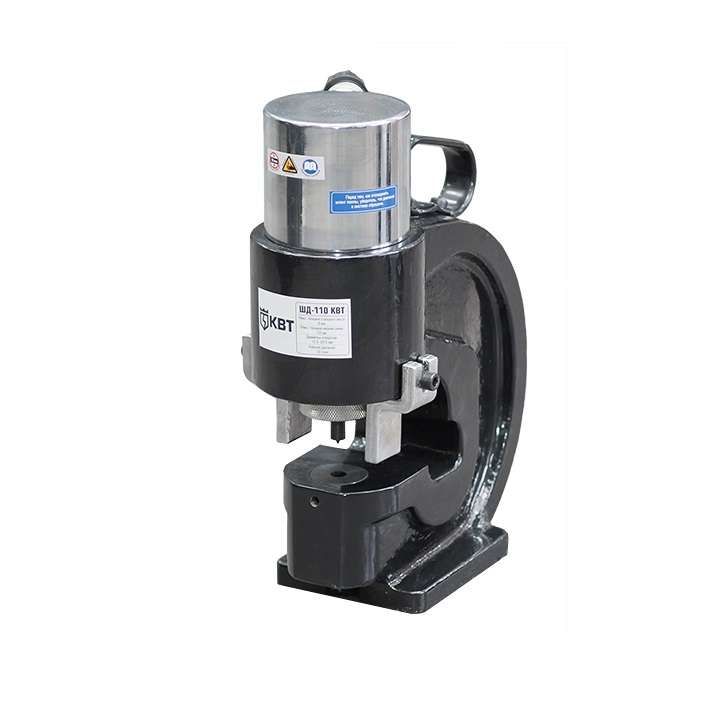

Пресс гидравлический для пробивки отверстий в шинах ШД-110 NEO без матриц - 67051 КВТ

Пресс гидравлический для пробивки отверстий в шинах ШД-110 серия NEO от КВТ предназначен для точной перфорации медных, алюминиевых шин и стальных листов без предварительного сверления. Устройство совместимо с гидравлическими насосами КВТ и применяется в электромонтаже, энергетике и на производствах, где требуется быстрая и надежная пробивка отверстий под болты или шины.

Назначение и область применения

ШД-110 серия NEO используется для создания отверстий в шинах и металлических листах при сборке силовых щитов, распределительных устройств, систем заземления и других электроустановок. Подходит для работ на объектах энергетики, заводов, ЖЭКов и мастерских, где важна скорость, точность и отсутствие деформации материала.

Технические характеристики

• Максимальное усилие: 35 тонн
• Диаметр пробиваемых отверстий:
  • Круглые: 6,5 / 8,5 / 10,5 / 13,0 / 17,0 / 21,0 мм
  • Овальные: 6,5×10 / 8,5×13 / 10,5×17 / 13×20 / 17×22 мм
• Максимальная толщина материала:
  • Медные и алюминиевые шины: до 12 мм
  • Стальные листы: до 8 мм
• Присоединительная резьба: K 3/8" ("розетка") - совместима с насосами КВТ
• Максимальное расстояние от края шины до центра отверстия: 95 мм
• Вес устройства: 35,30 кг
• Габариты кейса: 440 × 210 × 380 мм

Совместимость и монтаж

Пресс ШД-110 серия NEO работает исключительно с гидравлическими насосами КВТ, имеющими объем рабочей жидкости не менее 0,60 литра. Для установки на рабочую поверхность предусмотрены крепежные отверстия - можно зафиксировать пресс на верстаке для повышения устойчивости при работе. Нет необходимости в предварительном высверливании центровочных отверстий - инструмент самостоятельно центрируется на материале. Комплектация включает лазерный указатель для точного позиционирования и имбусовый ключ для замены матриц.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для ручного гидравлического оборудования. Все элементы конструкции рассчитаны на максимальную нагрузку 35 тонн. Работа с прессом должна проводиться в соответствии с правилами техники безопасности: использовать средства защиты глаз, избегать работы с поврежденными уплотнениями, не применять насосы с меньшим объемом масла - это снижает давление и может привести к некачественной пробивке.

Преимущества

• Не требует предварительного сверления - экономит время и исключает риск перегрева или деформации материала
• Высокая точность благодаря лазерному указателю - отверстия попадают точно в заданную точку
• Поддерживает широкий спектр форм отверстий - круглые и овальные, что покрывает большинство стандартных задач
• Ремкомплект уплотнительных колец в комплекте - позволяет продлить срок службы без обращения в сервис
• Возможность стационарного крепления - обеспечивает безопасность и удобство при массовой работе

Ограничения применения

• Не предназначена для пробивки толще 12 мм меди/алюминия или 8 мм стали - превышение вызовет перегрузку и выход из строя
• Совместима только с насосами КВТ объемом ≥0,60 л - другие модели не обеспечивают достаточного давления
• Не рекомендуется для работы с закалённой сталью, титаном или другими твёрдыми сплавами - возможен отказ матриц
• Запрещено использовать без защитных очков и фиксированного положения инструмента - риск травмы при разрыве материала

Примеры использования

• Перфорация медной шины 10 мм толщиной под болт M16 - отверстие 17 мм
• Пробивка овального отверстия 13×20 мм в алюминиевой шине для соединения с клеммником
• Формирование отверстий 8,5 мм в стальном листе 6 мм для крепления DIN-рейки
• Массовая подготовка шин в электрощитовой на заводе - пресс фиксируется на столе, оператор меняет матрицы за минуту

Практические советы

• Перед работой проверьте состояние уплотнений - при протечках масла замените кольца из ремкомплекта
• Используйте лазерный указатель для точного позиционирования - особенно важно при работе с тонкими шинами
• При пробивке нескольких отверстий подряд делайте паузу 1–2 минуты - чтобы избежать перегрева гидросистемы
• Выбирайте матрицу по наибольшему размеру отверстия - например, для овального 17×22 используйте матрицу именно этого типа, а не круглую 21 мм
• Храните пресс в кейсе - он защищает от пыли и механических повреждений, а также содержит все запчасти
