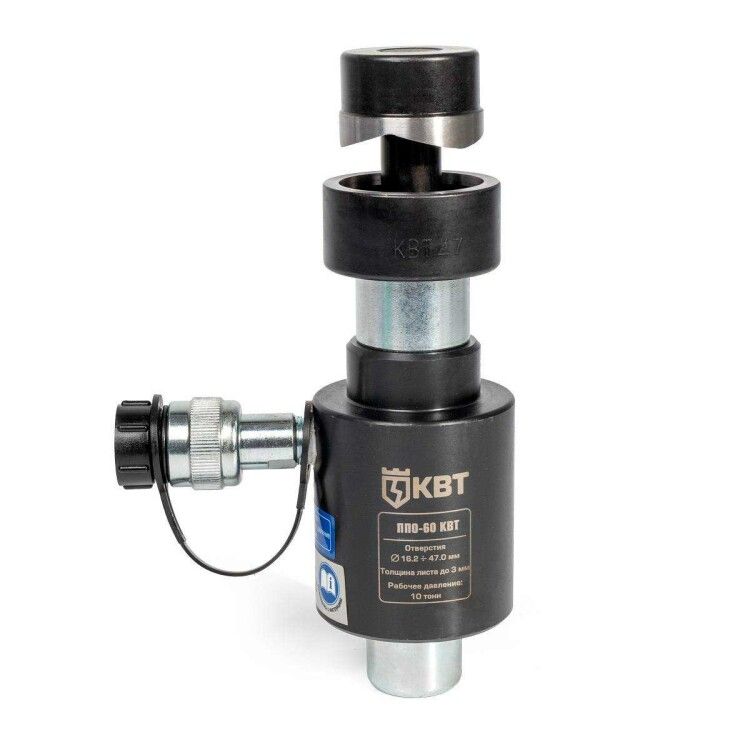

Пресс гидравлический для пробивки отверстий ППО-60 (комплект) КВТ 85393

Пресс гидравлический для пробивки отверстий ППО-60 серия ПРОФИ, КВТ комплект - это портативный инструмент для быстрой пробивки отверстий в листовой стали без сверления. Комплект включает сам пресс, оснастку и кейс, что делает его удобным для мобильного использования на объектах. Подходит для работ с материалами типа ST 37 и нержавеющей сталью, особенно когда требуется точность и скорость.

Назначение и область применения

Пресс гидравлический для пробивки отверстий ППО-60 серия ПРОФИ, КВТ комплект предназначен для создания круглых, квадратных и прямоугольных отверстий в листовом металле толщиной до 3 мм. Инструмент применяется при монтаже щитов, шкафов, кабельных трасс, панелей управления и других конструкций из стали. Особенно эффективен там, где нельзя использовать сверление - например, при работе с уже установленными элементами или в условиях ограниченного доступа.

Технические характеристики

• Тип привода: гидравлический - работает за счёт давления масла от внешнего насоса
• Максимальное усилие: 10 тонн
• Работает с пробойниками диаметром 11…48 мм (PG) и 15.2…115 мм (ISO)
• Толщина обработки: до 3 мм - для стали ST 37; до 1.5 мм - для нержавеющей стали
• Присоединительная резьба: K 3/8" ("розетка") - совместима с гидравлическими насосами КВТ
• Вес пресса: 2.70 кг, вес всего комплекта: 3.20 кг
• Габариты кейса: 300×210×95 мм
• Количество стяжных болтов: 2 шт. (М10/20 и М20/20)

Совместимость и монтаж

Пресс гидравлический для пробивки отверстий ППО-60 серия ПРОФИ, КВТ комплект требует подключения к внешнему гидравлическому насосу. Он совместим со всеми насосами КВТ, у которых объём рабочей жидкости не меньше 0.3 литра. Для установки используйте два стяжных болта - они фиксируют пресс между верхней и нижней плитой материала. Убедитесь, что поверхность под прессом ровная и жесткая - иначе возможен сдвиг или деформация. Перед первым использованием проверьте герметичность соединений и наличие смазки в уплотнениях.

Преимущества

• Не требует электроэнергии - работает от любого подходящего гидронагнетателя
• Высокая точность формирования отверстий благодаря стандартизированным матрицам
• Компактный и легкий - легко переносить на объекты
• Все детали собраны в одном кейсе - готов к работе сразу после распаковки
• Удобная система замены оснастки - можно менять тип отверстия за минуты

Ограничения применения

• Не подходит для материалов толще 3 мм (ST 37) или 1.5 мм (нержавеющая сталь)
• Не работает без внешнего гидравлического насоса - насос не входит в комплект
• Не предназначен для пробивки цветных металлов, алюминия, меди или пластика - риск повреждения матриц
• Требует регулярной проверки уплотнений - износ приводит к потере давления
• Не рекомендуется применять на тонколистовом металле без опорной платформы - возможен прогиб

Примеры использования

• Пробивка отверстий под кабельные вводы в электрощитах из стали ST 37
• Формирование квадратных проемов для монтажа DIN-рейки в корпусах автоматики
• Создание круглых отверстий под кабельные муфты на заводе или в полевых условиях
• Монтаж панелей управления на строительных площадках - без сверления и искр

Практические советы

• Выбирайте матрицы по размеру отверстия: для ISO - МПО 15.2–64.0 мм, для PG - НМПО-PG / НМПО-MG
• Перед пробивкой всегда выставляйте пресс перпендикулярно поверхности - иначе отверстие будет косым
• Проверяйте зазор между матрицей и пробойником - он должен быть минимальным, чтобы избежать заклинивания
• При работе с нержавейкой снижайте усилие - она хуже поддается пробивке, чем ST 37
• Храните комплект в сухом месте - влага разрушает уплотнители и вызывает коррозию болтов
• Запасные уплотнительные кольца есть в комплекте - заменяйте их при малейших признаках протечки
