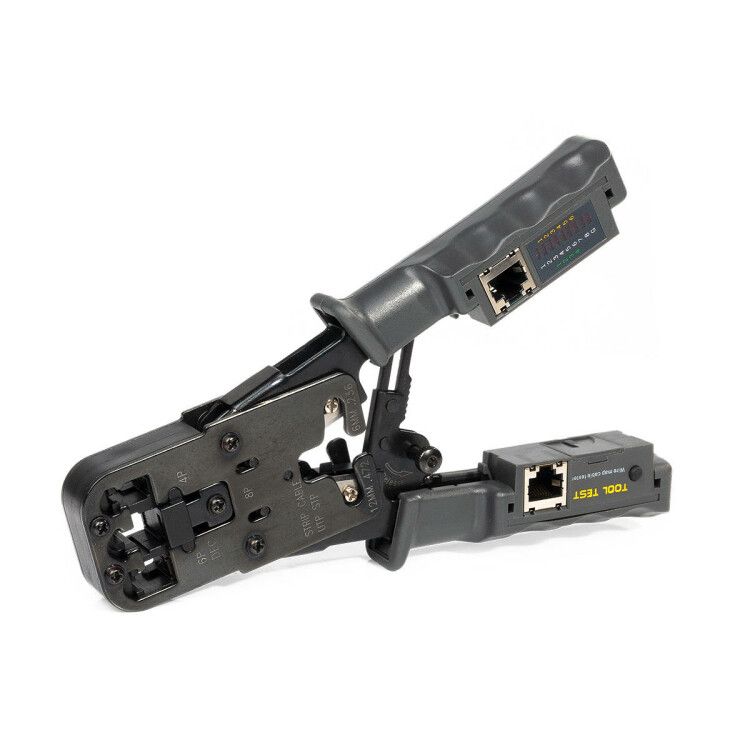

Пресс-клещи для RJ-разъемов с тестером JT-03Т | 84493 КВТ

Пресс-клещи для RJ-разъемов с тестером серия ПРОФИ, JT-03T, JT-03Т - многофункциональный ручной инструмент для обжима сетевых разъемов, зачистки и резки кабелей, а также проверки целостности соединений. Подходит для монтажа и обслуживания Ethernet-линков, телефонных систем и патч-кордов.

Назначение и область применения

Пресс-клещи для RJ-разъемов с тестером серия ПРОФИ, JT-03T, JT-03Т предназначены для профессионального монтажа и ремонта кабельных систем. Инструмент сочетает функции обжима, зачистки, резки и тестирования - всё в одном устройстве. Особенно эффективен при работе с витой парой: UTP, FTP, а также телефонными кабелями. Применяется в сетевой инфраструктуре, теле- и радиокоммуникациях, на объектах связи, в офисах, центрах обработки данных и при установке IP-камер, VoIP-телефонов, точек доступа Wi-Fi.

Технические характеристики

• Тип управления: ручной
• Профилю опрессовки: многоточечный - обеспечивает равномерное давление на контакты
• Совместимые разъемы: RJ-45 (8P8C), RJ-12 (6P6C), RJ-11 (6P4C), 6P2C, 4P4C, 4P2C
• Встроенные матрицы: три сменные - для 8Р, 6Р и 4Р
• Зачистка изоляции: да - для плоских телефонных проводов и круглых UTP/STP
• Резка кабеля: да - встроенное режущее устройство
• Тестер кабеля: встроенный, съемный, светодиодная индикация
• Питание тестера: 3 батарейки LR44 (в комплекте)
• Храповый механизм: есть - снижает усилие при обжиме, предотвращает недожим
• Покрытие корпуса: воронение - устойчиво к коррозии и механическому износу
• Вес: 420 г
• Длина: 200 мм

Совместимость и монтаж

Пресс-клещи для RJ-разъемов с тестером серия ПРОФИ, JT-03T, JT-03Т работают с любыми стандартными RJ-разъемами: от 4-контактных до 8-контактных. Матрицы легко меняются - достаточно снять старую и вставить нужную. Для обжима разъема RJ-45 используйте матрицу 8Р. Убедитесь, что длина зачищенной части кабеля соответствует глубине разъема - обычно 12–15 мм. Храповый механизм автоматически фиксирует полный цикл обжима; не требует постоянного усилия. Снимите изоляцию перед обжимом - инструмент имеет два зазубренных лезвия: одно для плоских проводов, другое - для круглых UTP/FTP.

Безопасность и стандарты

Пресс-клещи для RJ-разъемов с тестером серия ПРОФИ, JT-03T, JT-03Т не имеют специальной защиты от поражения током - не применяйте для работы под напряжением. Тестер работает только на пассивных кабелях - после отключения питания сети. Батарейки LR44 безопасны, но при длительном хранении рекомендуется извлекать их из инструмента. Корпус выполнен из прочного металла с антикоррозийным покрытием - исключает риск повреждения при случайных ударах.

Преимущества

• 5 функций в одном инструменте - экономия времени и места в сумке
• Встроенный тестер позволяет сразу проверить качество обжима - без лишнего оборудования
• Светодиодная индикация показывает тип неисправности: обрыв, замыкание, перепутанные пары
• Съемный модуль тестера - удобен для проверки длинных трасс или удаленных участков
• Храповый механизм гарантирует надежный обжим даже при слабом усилии
• Удобная форма рукояток и низкий вес (420 г) снижают усталость при долгой работе

Ограничения применения

Пресс-клещи для RJ-разъемов с тестером серия ПРОФИ, JT-03T, JT-03Т не подходят для обжима коаксиальных, HDMI, USB или других типов разъемов. Тестер не определяет скорость передачи данных, уровень сигнала или задержку - он лишь проверяет целостность проводников. Не используйте инструмент для обжима разъемов с медью большого диаметра (>0.6 мм) - возможно повреждение матриц. Также не рекомендуется применять для кабелей с экраном из фольги + оплетки одновременно - высокий риск некорректного контакта.

Примеры использования

• Обжим патч-корда RJ-45 для подключения компьютера к коммутатору
• Подключение IP-камеры через UTP-кабель с разъемом RJ-45
• Монтаж телефонной линии с использованием RJ-11
• Поиск обрыва в существующей кабельной трассе между этажами
• Проверка качества выполненного монтажа перед сдачей объекта заказчику

Практические советы

• Перед первым использованием проверьте совпадение цветовой схемы проводов с T568A/B - это влияет на работу тестера
• Часто меняемые матрицы следует периодически осматривать на наличие следов износа - особенно у контактов 1 и 8
• Не забудьте извлечь батарейки LR44 при длительном хранении - они могут протечь и испортить тестер
• Используйте чехол из комплекта для перевозки - он защищает матрицы от повреждений и позволяет закрепить инструмент на поясе
• Для обжима RJ-45 всегда зачищайте ровно 15 мм изоляции - меньше не получится плотного контакта, больше - увеличит риск помех
• Если тестер не включается - проверьте полярность батареек: они должны быть установлены одинаково во всех трех слотах
