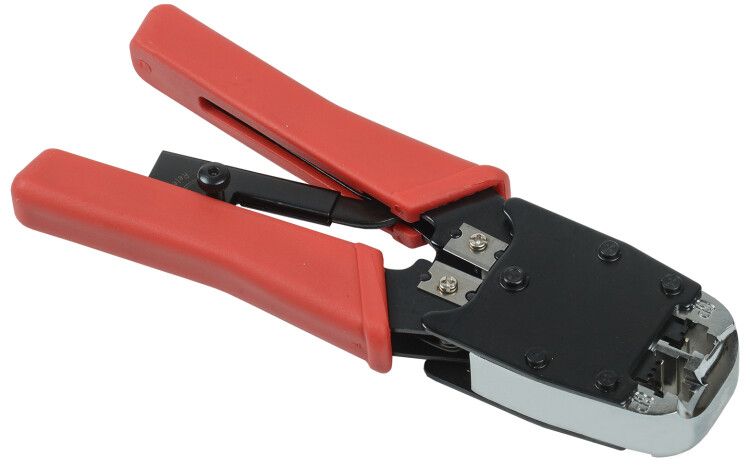

Инструмент обжимной RJ-45, RJ-12, RJ-11 с храповым механизмом ITK TM1-B11V

Обжимной инструмент ITK (IEK) TM1-B11V предназначен для надёжной заделки разъёмов RJ-45, RJ-12 и RJ-11 в условиях частых монтажных работ. Благодаря храповому механизму и вертикальному обжиму обеспечивает равномерное давление на контакты, снижает риск брака и ускоряет работу даже при больших объёмах.

Назначение и область применения

Инструмент ITK TM1-B11V используется для обжима сетевых и телефонных разъёмов в структурированных кабельных системах. Подходит для монтажа патч-кордов, подключения к патч-панелям, установки розеток RJ-45 и RJ-11, а также для ремонта и обслуживания телекоммуникационных сетей. Применяется в офисах, центрах связи, на объектах с IP-камерами, VoIP-телефонией и локальными сетями.

Технические характеристики

• Тип привода: ручной - требует физического усилия оператора, но гарантирует точный контроль
• Тип наконечника: совместим с RJ-45, RJ-12 и RJ-11 - один инструмент заменяет три
• Материал корпуса: металл - прочная конструкция выдерживает ежедневную нагрузку
• Функция снятия изоляции: есть - позволяет подготовить кабель без дополнительных инструментов
• Отрезное устройство: да - удобно обрезать лишнюю длину проводов прямо в момент монтажа
• Режущее устройство: да - позволяет точно перерезать жилы перед обжимом
• Стопорное устройство: да - предотвращает случайное открывание губок во время работы
• Цвет: оранжевый/синий - контрастная окраска повышает видимость и упрощает поиск в ящике
• Срок службы: до 15 лет - рассчитан на интенсивное использование в профессиональной среде

Совместимость и монтаж

ITK TM1-B11V работает со всеми типами восьмижильных (RJ-45) и четырёхжильных (RJ-11/RJ-12) модульных разъёмов. Для правильного обжима используйте кабели категории Cat5e и выше. Убедитесь, что длина обнажённых жил не превышает 10–12 мм - иначе контакт может быть плохим. Губки инструмента имеют фиксированную форму, поэтому не подходят для нестандартных или импортных разъёмов с изменённой конструкцией контактов.

Безопасность и стандарты

ITK TM1-B11V соответствует требованиям к инструментам для телекоммуникаций, применяемым в России и странах ЕАЭС. Производится с соблюдением контроля качества, аналогичного международным нормам. Металлический корпус не проводит ток, безопасен при работе с пассивными кабелями. Не предназначена для обжима кабелей под напряжением - всегда отключайте питание перед монтажом.

Преимущества

• Храповый механизм обеспечивает полный цикл обжима - нельзя закончить работу преждевременно
• Вертикальная форма обжима снижает риск деформации контактов при неправильном положении кабеля
• Универсальная совместимость - не нужно менять инструмент при переходе между RJ-45 и RJ-11
• Встроенные функции (зачистка, резка, обжим) позволяют работать одним инструментом вместо трёх
• Высокая долговечность - срок службы 15 лет подтверждает качество сборки и закалки деталей

Ограничения применения

• Не подходит для обжима разъёмов с нестандартной формой контактов (например, некоторые OEM-решения)
• Не предназначен для многожильных кабелей с диаметром более 0.8 мм - возможен недостаточный обжим
• Не использовать в условиях постоянной влажности или открытого воздуха - не имеет защиты IP
• Не рекомендован для обжима экранированных кабелей STP/FTP без предварительного заземления экрана

Примеры использования

• Монтаж сети в офисе: обжим патч-кордов для подключения компьютеров к коммутатору через RJ-45
• Установка телефонных розеток: заделка кабеля в RJ-11 для аналоговой АТС
• Подключение видеонаблюдения: обжим кабеля CAT5e для IP-камеры с PoE
• Ремонт повреждённых кабелей: снятие изоляции + резка + обжим нового разъёма

Практические советы

• Перед обжимом убедитесь, что жилы расположены в правильном порядке (T568A/B) - инструмент не исправляет ошибки в раскладке
• Часто проверяйте состояние режущих и обжимных губок - при появлении забоин или затупленных кромок замените инструмент
• После каждого 50–100 обжимов протирайте внутренние поверхности сухой ветошью - скопление пластика и металлической стружки снижает эффективность
• Храните ITK TM1-B11V в сухом месте, желательно в кейсе - чтобы избежать коррозии и механических повреждений
• При использовании с кабелем Cat6/6a - выбирайте разъёмы с усиленными контактами; обычные RJ-45 могут не обеспечить нужную плотность
