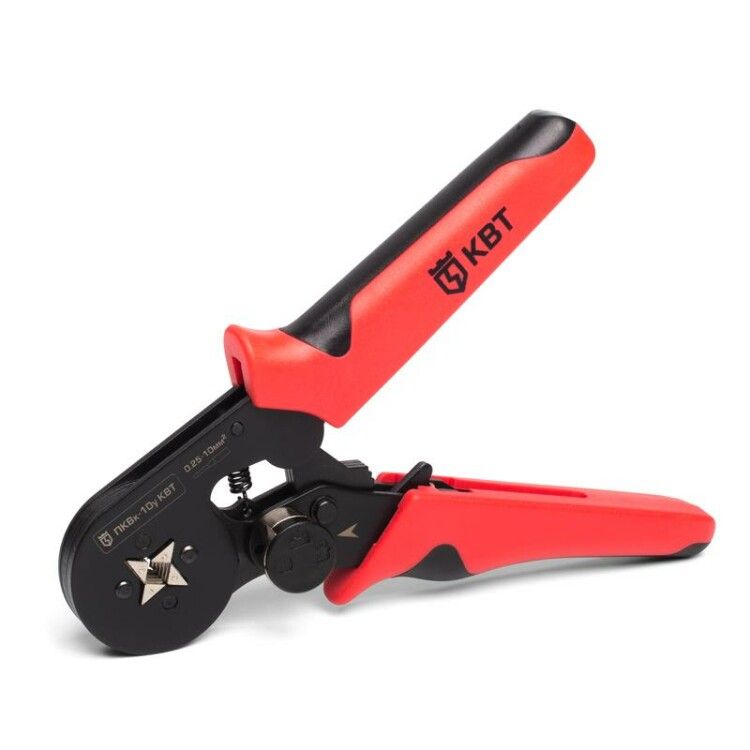

Пресс-клещи ПКВк-10у серия ПРОФИ - 78863 КВТ

Пресс-клещи ПКВк-10у серия ПРОФИ от бренда КВТ - это надёжный ручной инструмент для опрессовки втулочных наконечников сечением от 0,25 до 10 мм2. Подходят для работы с проводами в распределительных щитах, на объектах автоматизации и в бытовой электромонтажной практике.

Назначение и область применения

Пресс-клещи ПКВк-10у серия ПРОФИ предназначены для качественной опрессовки втулочных наконечников типа НШВИ, НШВ и НШВИ(2). Инструмент универсален - используется при монтаже электропроводки в жилых домах, промышленном оборудовании, панелях управления, силовых шкафах и на транспорте. Применяются там, где требуется прочное и долговечное соединение без пайки.

Технические характеристики

• Тип привода: ручной
• Диапазон сечений проводов: 0,25–10 мм2
• Поддерживаемые наконечники: НШВИ, НШВ (0,25–10 мм2), НШВИ(2) (2×0,5–2×6 мм2)
• Максимальное сечение наконечника: до 16 мм2 (для совместимости с другими моделями, но оптимально - до 10 мм2)
• Форма обжима: квадратная с рифлением - обеспечивает равномерное давление и механическую устойчивость
• Ширина матрицы: 13 мм
• Перекрываемый диапазон: 17 типоразмеров втулочных наконечников
• Регулятор усилия: трёхпозиционный (0,25–2,5 мм2 / 4–6 мм2 / 10 мм2)
• Механизм: храповый с принудительным завершением цикла - не позволяет разомкнуть клещи до окончания обжима
• Рукоятки: двухкомпонентные, эргономичные, снижают нагрузку на кисть
• Вес: 406 г
• Длина: 170 мм
• Цвет: красный/чёрный

Совместимость и монтаж

Пресс-клещи ПКВк-10у серия ПРОФИ работают с любыми втулочными наконечниками, соответствующими ГОСТ 7395 и DIN 46228. Для правильного монтажа:

• Зачищайте провод точно на длину втулки - не допускайте выступающих жил.
• Выбирайте положение регулятора усилия в зависимости от сечения: для малых сечений (до 2,5 мм2) - первое положение; для средних (4–6 мм2) - второе; для крупных (до 10 мм2) - третье.
• Вставляйте наконечник до упора в матрицу - квадратный профиль требует точной центровки.
• Не используйте инструмент для наконечников сечением более 10 мм2 - возможен недожим или повреждение матрицы.

Особенности конструкции

Пресс-клещи ПКВк-10у серия ПРОФИ оснащены одной саморегулирующейся матрицей - она автоматически адаптируется под размер наконечника в пределах диапазона. Это исключает необходимость менять матрицы и снижает риск ошибки при работе. Храповый механизм с блокировкой гарантирует, что обжим будет выполнен полностью даже при слабом нажатии. Трёхпозиционный регулятор усилия позволяет добиться идеального качества соединения без пережима или недожима.

Безопасность и стандарты

Инструмент соответствует требованиям безопасности для ручного электроинструмента. Обжим выполняется в соответствии с нормами IEC 60352-2 и ГОСТ Р МЭК 60352-2. Блокиратор предотвращает случайное открывание во время работы. Не предназначен для использования в условиях взрывоопасной среды или при температуре ниже –10 C и выше +50 C.

Преимущества

• Один инструмент заменяет несколько - покрывает 17 типоразмеров без замены матриц.
• Трёхпозиционный регулятор усилия повышает качество обжима и продлевает срок службы наконечников.
• Эргономичные рукоятки снижают усталость при длительной работе.
• Квадратный профиль с рифлением даёт лучшую механическую связь между проводом и наконечником.
• Лёгкий вес (406 г) и компактная длина (170 мм) удобны для работы в ограниченных пространствах.

Ограничения применения

• Не подходят для опрессовки клеммных наконечников (например, N, U, T-образных) - только втулочные.
• Не рекомендуются для многожильных проводов сечением свыше 10 мм2 - возможен недожим.
• Не использовать в условиях повышенной влажности без последующей просушки - риск коррозии внутренних элементов.
• Не применять для обжима медных трубок или других материалов, не являющихся стандартными наконечниками.

Примеры использования

• Монтаж проводки в распределительных щитках квартир и офисов.
• Подключение контактов на автоматах, УЗО, реле в электрощитах.
• Обжим наконечников на проводах управления в станках и конвейерах.
• Работа с кабельными сборками в системах автоматизации и энергообъектах.

Практические советы

• Перед использованием проверьте, чтобы наконечник плотно входил в матрицу - если болтается, выберите другое сечение.
• После каждого десятого обжима протирайте матрицу сухой ветошью - грязь снижает качество обжима.
• Храните инструмент в сухом месте, закрытым - особенно важна защита от пыли в строительных условиях.
• Если вы работаете с проводами 0,25–0,5 мм2, всегда используйте первую позицию регулятора - слишком большое усилие раздавит жилы.
• Пресс-клещи ПКВк-10у серия ПРОФИ - отличный выбор для мастерских, где нужен один надёжный инструмент вместо набора.
