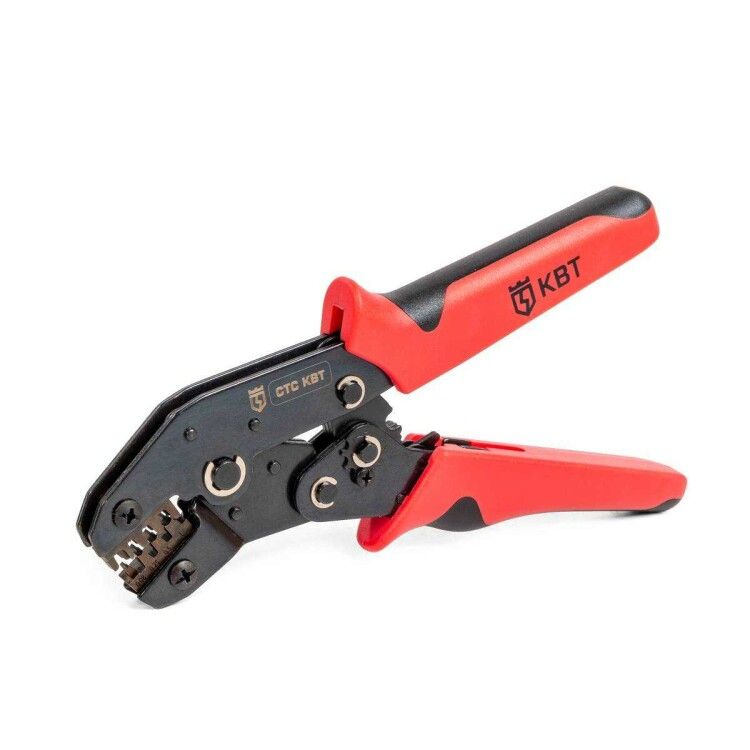

Пресс-клещи СТС-Д серия ПРОФИ - 85740 КВТ

Пресс-клещи СТС-Д серия ПРОФИ КВТ - механический инструмент для точной опрессовки малогабаритных наконечников и клемм, применяемых в радиоэлектронике, автоматизации и автомобильной проводке. Артикул 85740 обеспечивает надёжное соединение при работе с медными наконечниками сечением до 1 мм2.

Назначение и область применения

Пресс-клещи СТС-Д серия ПРОФИ КВТ предназначены для обжима малогабаритных контактных элементов, где важна точность и повторяемость силы давления. Подходят для работы с клеммами в устройствах на печатных платах, модульной проводке, автоэлектронике и системах управления. Часто используются при сборке и ремонте устройств с разъёмами типа JST, Dupont, D-SUB, а также автоклеммами.

Технические характеристики

• Тип привода: механический - требует физического усилия оператора, не нуждается в питании
• Максимальное сечение жилы: 1 мм2 (рабочий диапазон 0,08–1,0 мм2)
• Тип наконечников: из листовой меди - совместимы с неизолированными и частично изолированными контактами
• Форма обжима: лепестковый двухконтурный - обеспечивает одновременный обжим жилы и изоляции
• Матрица: сменная, четырёхпозиционная (тип 2549)
• Вес: 380 г
• Длина: 195 мм
• Поверхность: воронение - устойчиво к коррозии, снижает блики
• Механизм: храповый с функцией блокировки и ручным разблокированием
• Регулировка усилия: есть - позволяет адаптировать силу обжима под толщину материала

Совместимость и монтаж

Пресс-клещи СТС-Д серия ПРОФИ КВТ работают исключительно с собственной матрицей 2549. Они **несовместимы** с матрицами других серий, включая МПК (КВТ). Для замены матрицы требуется полностью вынуть старую и установить новую - процедура простая, но требует внимательности. Наконечники должны точно соответствовать позициям в матрице: неверный выбор приведёт к плохому контакту или повреждению инструмента. Посадочные размеры клемм указаны в документации к матрице - перед работой сверьте тип клеммы с перечнем совместимости.

Преимущества

• Четырёхпозиционная матрица позволяет за один цикл обжать четыре точки - экономит время при массовой работе
• Храповый механизм гарантирует полный цикл обжима - нельзя прекратить процесс преждевременно
• Регулятор усилия даёт контроль над глубиной обжима - особенно важно при работе с тонкими жилами
• Эргономичные рукоятки с минимальным раскрытием снижают нагрузку на кисть при длительном использовании
• Лепестковый двухконтурный профиль обеспечивает герметичный контакт и предотвращает выпадение жилы

Ограничения применения

• Не подходят для обжима наконечников сечением более 1 мм2 - риск деформации матрицы и слабого контакта
• Не применяются для крупногабаритных автоклемм (например, 4,8 мм и выше) - требуют другого инструмента
• Запрещено использовать с матрицами других серий - возможна поломка механизма
• Не рекомендованы для работы с алюминиевыми или многожильными проводами большего диаметра - материал и форма наконечника должны соответствовать спецификации

Примеры использования

• Обжим клемм JST 1.25 и PH 2.0 при сборке плат Arduino, Raspberry Pi
• Подключение разъёмов Dupont 2.54 в прототипах электронных устройств
• Установка автоклемм типа 2.8 на провода датчиков в автомобилях
• Монтаж штыревых контактов D-SUB в промышленных контроллерах
• Работа с клеммами SH 1.0, ZH 1.5, KF2510 в бытовой и офисной аппаратуре

Практические советы

• Перед обжимом проверьте, что жила плотно вошла в наконечник - лишняя длина может помешать правильному профилю
• Используйте только оригинальную матрицу 2549 - сторонние аналоги не гарантированы по качеству
• После каждого десятка обжимов осмотрите матрицу на зазубрины - при повреждении замените её
• При регулировке усилия начинайте с минимального значения - увеличивайте постепенно, пока не получится чёткий обжим без трещин
• Храните инструмент в сухом месте - воронение защищает от ржавчины, но не от постоянной влаги
• Пресс-клещи СТС-Д серия ПРОФИ КВТ - не для ежедневного промышленного потока; при высоких нагрузках рассмотрите электрогидравлические модели
