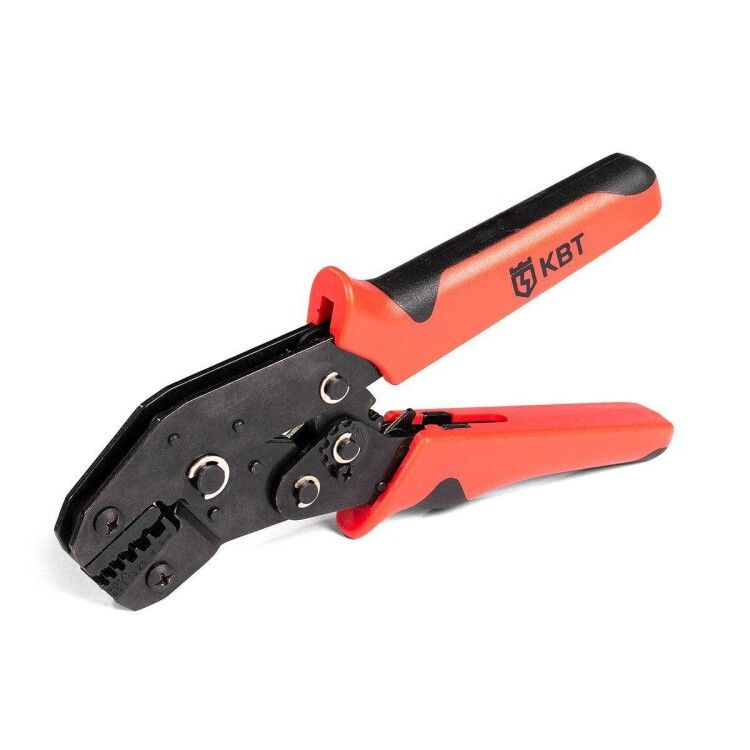

Пресс-клещи с набором матриц СТС-В серия ПРОФИ - 85272 КВТ

Пресс-клещи СТС-В серия ПРОФИ от КВТ - это ручной инструмент с двумя сменными матрицами для надёжной опрессовки медных наконечников НШВИ и НШВ на кабелях сечением от 0,25 до 16 мм2. Подходят для работ с кабельными концевыми гильзами в условиях ограниченного доступа благодаря компактному дизайну и углу наклона головы 23°.

Назначение и область применения

Пресс-клещи СТС-В серия ПРОФИ предназначены для механического обжима изолированных и неизолированных втулочных наконечников типа НШВИ и НШВ. Инструмент применяется при монтаже силовых и управляющих цепей: соединении проводов в распределительных щитах, подключении оборудования на производстве, установке автоматических выключателей, контакторов и других устройств, требующих качественного контактного соединения.

Технические характеристики

• Тип управления: ручное, механическое
• Диапазон сечений: 0,25–16 мм2
• Тип обжима: трапециевидный
• Количество сменных матриц: 2 шт.
• Матрица 0,25–6,0 мм2: шестипозиционная, для малых сечений
• Матрица 6–16 мм2: трёхпозиционная, для крупных сечений
• Наконечники: из листовой меди
• Угол наклона головы: 23°
• Вес: 385 г
• Общая длина: 195 мм
• Поверхностная обработка: воронение
• Механизм: храповый с функцией разблокировки
• Регулировка усилия: да, через регулятор прижима матриц
• Рукоятки: двухкомпонентные, эргономичные, с минимальным раскрытием

Совместимость и монтаж

Пресс-клещи СТС-В серия ПРОФИ совместимы исключительно с собственными сменными матрицами, входящими в комплект. Они **несовместимы** с матрицами других серий, в том числе с матрицами МПК (КВТ) - использование нестандартных матриц повредит инструмент и нарушит качество обжима. Для замены матриц требуется открутить фиксирующие болты и установить нужную матрицу согласно маркировке сечения. Перед первым использованием проверьте правильность установки матрицы - она должна плотно сесть в пазы без люфта.

Безопасность и стандарты

Инструмент соответствует требованиям к ручному электроинструменту для работы с токоведущими частями. Трапециевидный профиль обжима обеспечивает равномерное распределение давления на медный наконечник, снижает риск перелома жил и предотвращает образование острых кромок. Отсутствие электрической составляющей делает инструмент безопасным для работы вблизи под напряжением - при условии соблюдения норм безопасности при работе с кабелями.

Преимущества

• Храповый механизм гарантирует полный цикл обжима - инструмент не открывается преждевременно, даже при слабом нажатии.
• Регулятор усилия позволяет адаптировать степень обжима под состояние материала наконечника (например, при окисленной поверхности).
• Эргономичные рукоятки с малым раскрытием снижают нагрузку на кисть при длительной работе.
• Угол наклона головы 23° удобен для работы в труднодоступных местах - например, внутри щита или за оборудованием.
• Лёгкий вес (385 г) и компактные размеры позволяют использовать инструмент одной рукой.
• Воронение поверхности увеличивает коррозионную стойкость и снижает скольжение.

Ограничения применения

• Не подходят для обжима алюминиевых или комбинированных наконечников - только для медных типов НШВИ/НШВ.
• Не используются для обжима кабельных наконечников с изоляцией большего диаметра, чем предусмотрено матрицами - возможен неполный обжим.
• Запрещается применять матрицы от других моделей (особенно МПК) - это вызывает деформацию рабочей зоны и выход из строя.
• Не рекомендованы для массового производства - высокая физическая нагрузка при ежедневном использовании более 50 операций в день.

Примеры использования

• Подключение клемм автомата в распределительном щите - обжим НШВИ 4 мм2 на медном проводе.
• Монтаж заземляющего проводника на шину - обжим НШВ 10 мм2.
• Соединение проводов в клеммной колодке на станке - обжим НШВИ 1,5 мм2.
• Работа в узком пространстве между трубопроводами - угол 23° позволяет легко подвести клещи к точке обжима.

Практические советы

• Перед обжимом зачистите конец провода точно до длины втулки - лишняя жила не войдёт в наконечник, что снизит прочность соединения.
• Выбирайте матрицу по максимальному сечению провода - не используйте матрицу 0,25–6 мм2 для 10 мм2, даже если кажется, что “влезет”.
• Проверяйте результат обжима: после сжатия наконечник должен быть плотно закреплён, без видимых трещин или выпирающих жил.
• Чистите матрицы после каждого дня работы - удалите металлическую стружку и грязь, чтобы сохранить точность профиля.
• Храните инструмент в сухом месте - воронение защищает от ржавчины, но не от постоянной влаги.
• Если храповик не возвращается в начальное положение - используйте кнопку разблокировки, не насильно открывайте рукоятки.
