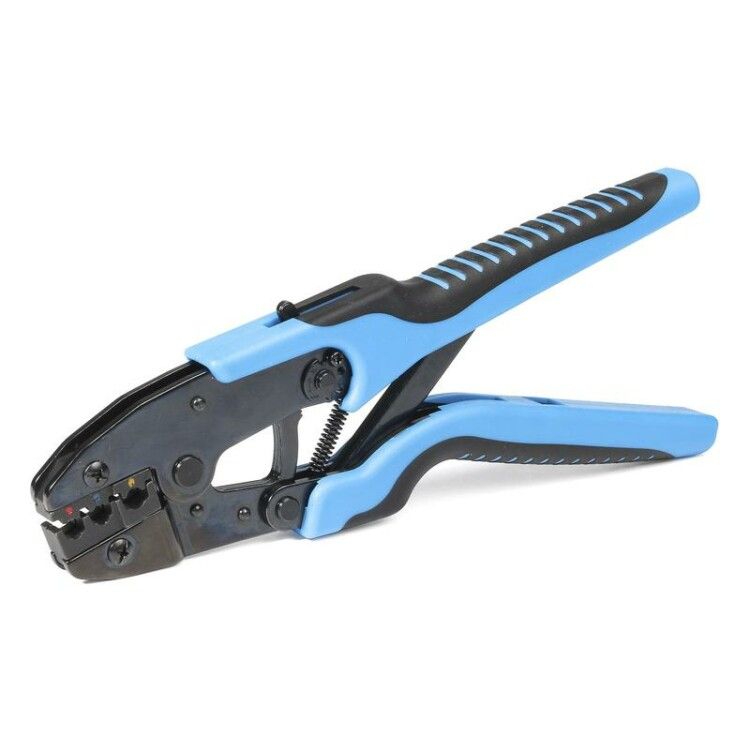

Пресс-клещи CTB-13 серия ПРОФИ - 85447 КВТ

Пресс-клещи CTB-13 серия ПРОФИ, КВТ - это механический инструмент для надёжной опрессовки неизолированных кабельных наконечников и соединителей сечением 2,5–6 мм2. Разработан для профессионального монтажа в условиях высокой нагрузки, совместим с матрицами МПК КВТ.

Назначение и область применения

Пресс-клещи CTB-13 серия ПРОФИ, КВТ предназначены для создания прочных и долговечных соединений между проводами и металлическими наконечниками. Подходят для работы с медными и алюминиевыми контактами в распределительных щитах, силовых шкафах, на транспорте, в промышленном оборудовании и при монтаже кабельных трасс. Инструмент не предназначен для опрессовки изолированных наконечников или трубчатых соединителей.

Технические характеристики

• Поперечное сечение провода: 2,5–6 мм2
• Тип наконечника: неизолированный
• Тип привода: механический
• Форма опрессовки: прямоугольная (стандартная для кабельных наконечников)
• Вес: 620 г
• Общая длина: 260 мм
• Материал корпуса: 3-миллиметровая сталь с воронёным покрытием
• Рукоятки: двухкомпонентные, из нескользящей термопластической резины
• Наличие сменных матриц: да
• Регулировка прижимного усилия: есть

Совместимость и монтаж

Пресс-клещи CTB-13 серия ПРОФИ, КВТ работают исключительно с матрицами серии МПК от КВТ. Перед установкой новой матрицы убедитесь, что она соответствует типу и сечению наконечника. Для замены матрицы используйте специальный фиксатор - он расположен у основания рабочей головки. Настоятельно рекомендуется проверять соответствие матрицы и наконечника перед каждой операцией: неверный выбор приведёт к плохому контакту или повреждению инструмента.

Особенности конструкции

Усиленный трёхшарнирный рычаг обеспечивает равномерное распределение усилия по всей площади опрессовки. Храповый механизм предотвращает случайный возврат рукояток до полного завершения цикла - это гарантирует однородную деформацию наконечника. Для быстрого сброса давления предусмотрен отдельный рычаг разблокировки. Эргономичная форма и удлинённые рукоятки позволяют удобно работать двумя руками даже в ограниченном пространстве. Регулятор усилия позволяет адаптировать степень сжатия под материал наконечника (медь/алюминий) без замены матриц.

Преимущества

• На 30% ниже усилие при сжатии по сравнению с обычными клещами - снижается утомляемость при массовой работе
• Стальной корпус с воронением устойчив к коррозии и механическим повреждениям
• Сменные матрицы продлевают срок службы инструмента - можно использовать один комплект клещей для нескольких типов наконечников
• Нескользящие рукоятки обеспечивают контроль даже в грязных или масляных условиях
• Компактный вес и размер делают инструмент удобным для переноски и работы в труднодоступных местах

Ограничения применения

• Не подходят для опрессовки изолированных наконечников (например, типа “ПК” или “ПКЛ”) - требуется другой тип матриц
• Запрещено применять для сечений менее 2,5 мм2 или более 6 мм2 - возможна порча матриц или некачественный контакт
• Не предназначены для автоматизации или постоянной интенсивной эксплуатации в режиме 24/7 - рассчитаны на периодический профиль работы
• Не используются для опрессовки многожильных проводов без предварительной зачистки и запрессовки в наконечник

Примеры использования

• Подключение клемм к проводам в распределительных щитах жилых домов
• Монтаж заземляющих соединений на промышленных объектах
• Сборка силовых цепей в станках, конвейерах, системах освещения
• Работы на железной дороге, в энергообъектах, где важна надёжность контакта

Практические советы

• Перед использованием всегда проверяйте, что матрица правильно установлена и закреплена - слабый фикс вызывает брак соединения
• Для алюминиевых наконечников используйте меньшую силу сжатия - они мягче меди и легко деформируются
• Чистите матрицы после каждого дня работы - остатки металла забивают канавки и нарушают форму опрессовки
• Храните инструмент в сухом месте - воронение защищает от ржавчины, но не от длительного воздействия влаги
• При частом использовании регулярно смазывайте шарниры - это увеличит срок службы храпового механизма
• Проверяйте посадочный диаметр наконечника - он должен точно соответствовать внутреннему размеру матрицы
