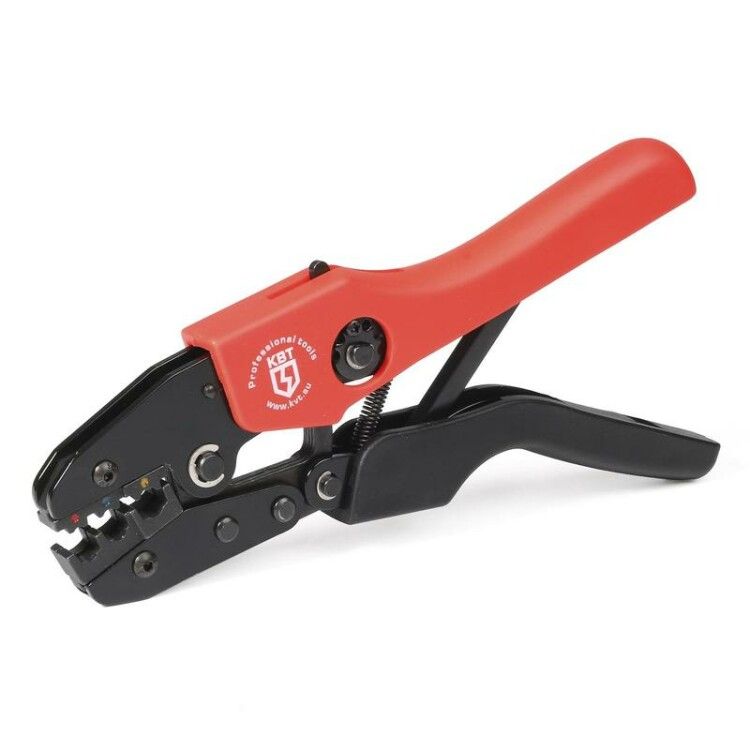

Пресс-клещи CTK-13 серия ПРОФИ - 85445 КВТ

Пресс-клещи CTK-13 серия ПРОФИ от КВТ - это надёжный ручной инструмент для обжима неизолированных разъёмов MC4, используемых в солнечных энергетических системах. Подходит для монтажа кабелей сечением 2,5–6 мм2, обеспечивает прочное и долговечное соединение без необходимости электропитания.

Назначение и область применения

Пресс-клещи CTK-13 серия ПРОФИ предназначены для обжима контактных разъёмов MC4 - стандарта, применяемого в фотовольтаических установках. Инструмент работает с неизолированными наконечниками на медных кабелях, что делает его идеальным для сборки солнечных панелей, распределительных щитов и кабельных трасс на открытых площадках. Применяются в профессиональном монтаже, сервисе и обслуживании PV-систем.

Технические характеристики

• Тип инструмента: пресс-клещи механического действия
• Диапазон сечения кабеля: 2,5–6 мм2
• Тип разъёма: неизолированные MC4
• Форма опрессовки: специализированная (не круглая, не шестигранная - соответствует профилю контактов MC4)
• Материал корпуса: 3-миллиметровая сталь с воронёной обработкой
• Вес: 540 г
• Общая длина: 220 мм
• Тип привода: механический, без внешнего питания
• Наличие сменных матриц: да, совместимы с матрицами МПК (КВТ)
• Регулировка усилия: есть - позволяет адаптировать давление под толщину провода

Совместимость и монтаж

Пресс-клещи CTK-13 серия ПРОФИ работают исключительно с неизолированными разъёмами MC4. Для правильного обжима необходимо использовать оригинальные или совместимые матрицы МПК от КВТ - они обеспечивают точную форму и глубину деформации контакта. Перед работой убедитесь, что сечение кабеля попадает в диапазон 2,5–6 мм2. Неправильно выбранный кабель приведёт к слабому контакту или повреждению матриц.

Установка матрицы: вставьте её в направляющие до характерного щелчка. После замены проверьте соответствие меток на матрице и корпусе.

Особенности конструкции

Ключевые элементы конструкции повышают надёжность и удобство:

• Храповый механизм предотвращает преждевременный выход из положения - клещи не открываютcя, пока не будет полностью выполнен цикл обжима.
• Кнопка разблокировки позволяет принудительно открыть инструмент в случае ошибки или заедания - без риска повредить детали.
• Эргономичные рукоятки покрыты нескользящей термопластической резиной - снижают усталость при длительной работе даже в перчатках.
• Воронённая поверхность корпуса устойчива к коррозии, не требует частого ухода.

Преимущества

• Высокая прочность благодаря стальному корпусу толщиной 3 мм - выдерживает интенсивное использование на объектах.
• Механическая работа - не зависит от батарей или сети, подходит для удалённых мест.
• Совместимость с универсальными матрицами МПК - можно менять оснастку под другие типы наконечников без замены всего инструмента.
• Лёгкий вес и компактные размеры - легко помещаются в сумку мастера.
• Оптимальное соотношение цены и качества - доступный вариант для команд и малых компаний.

Ограничения применения

• Не подходят для обжима изолированных разъёмов - только для неизолированных MC4.
• Запрещено использовать с кабелями меньше 2,5 мм2 или больше 6 мм2 - риск неплотного контакта или поломки матриц.
• Не предназначены для работы с алюминиевыми жилами - только для меди.
• Не рекомендованы для ежедневного использования более 100 обжимов в час - возможен быстрый износ храпового механизма при постоянной нагрузке.

Примеры использования

• Монтаж солнечных панелей на крыше здания - обжим кабелей между модулями.
• Подключение инвертера к массиву фотоэлектрических ячеек.
• Ремонт повреждённых соединений в уже установленной СЭС.
• Сборка распределительных коробок на солнечных станциях.

Практические советы

• Перед каждым обжимом проверяйте, чтобы провод был полностью вставлен в наконечник - видите ли вы металл на конце контакта?
• Часто проверяйте состояние матриц - при появлении задиров или следов износа замените их, чтобы сохранить качество соединения.
• После работы протирайте инструмент сухой тканью - особенно после работы во влажной среде.
• Храните в сухом месте, желательно в кейсе - защита от пыли продлевает срок службы храпового механизма.
• При первом использовании сделайте пробный обжим на лишнем кабеле - убедитесь, что усилие регулировано правильно.
