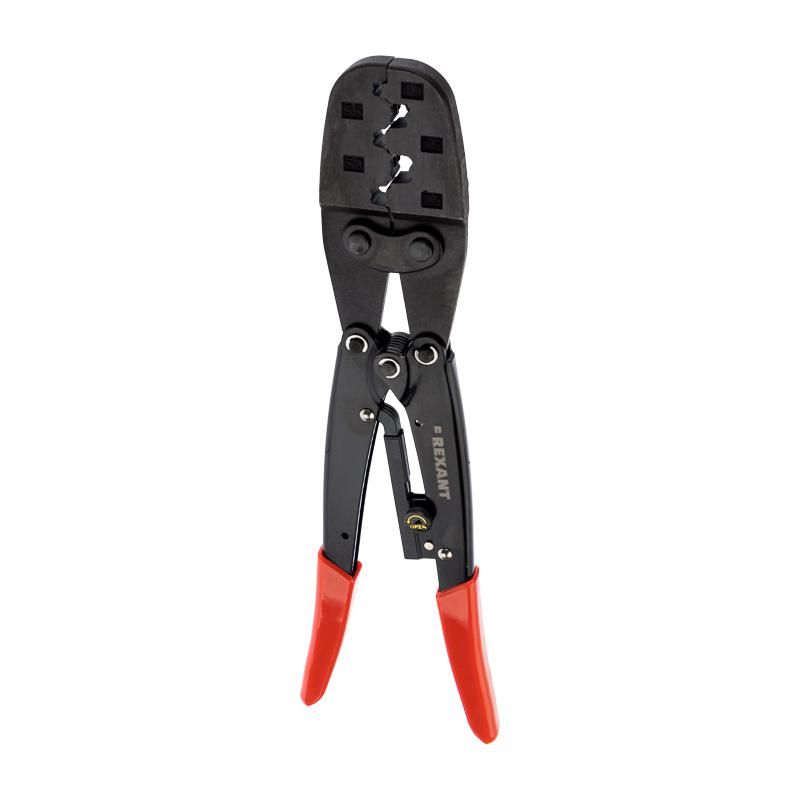

Пресс механический для обжима втулочных наконечников 10-50 кв.мм (HT-50WF) | 12-3220 REXANT MEET

Пресс механический для обжима втулочных наконечников 10-50 мм2 (HT-50WF) от Rexant предназначен для надёжного обжима втулочных наконечников на кабелях сечением 10–50 мм2. Инструмент сочетает прочную конструкцию, эргономичный дизайн и точный трапецевидный обжим - идеально подходит для профессионального монтажа силовых соединений.

Назначение и область применения

Пресс механический для обжима втулочных наконечников 10-50 мм2 (HT-50WF) используется для создания долговечных электрических соединений путём обжима втулочных наконечников на медных и алюминиевых жилах. Подходит для работы с изолированными и неизолированными гильзами, а также с двойными наконечниками 2×6–2×16 мм2. Применяется в электромонтаже, обслуживании оборудования, сборке щитов, на производстве и в автосервисах.

Технические характеристики

• Диапазон сечений: 10–50 мм2 (основной), 2×6–2×16 мм2 (для двойных наконечников)
• Тип обжима: трапецевидный - обеспечивает равномерное распределение давления и высокую механическую прочность соединения
• Привод: ручной - требует физических усилий, но гарантирует контроль процесса
• Автоматический возврат: да - после обжима губки возвращаются в исходное положение без дополнительных действий
• Блокиратор: да - предотвращает случайное срабатывание во время хранения или транспортировки
• Фиксация: есть - удерживает наконечник в правильном положении при обжиме
• Корпус: закалённая инструментальная сталь с воронением - устойчив к износу, коррозии и ударным нагрузкам
• Губки: профилированные, пятипозиционные - каждая позиция соответствует определённому сечению
• Рукоятки: однокомпонентные, из нескользящего синтетического материала - снижают усталость рук при длительной работе

Совместимость и монтаж

Пресс механический для обжима втулочных наконечников 10-50 мм2 (HT-50WF) совместим только с втулочными наконечниками, подходящими по сечению. Нет сменных вставок - все позиции встроены в одну пару губок. Для монтажа:

• Выберите нужную позицию на губках по маркировке сечения
• Заведите провод в наконечник до упора
• Вставьте наконечник в губки так, чтобы он был полностью зажат между ними
• Сожмите рукоятки до автоматического срабатывания храпового механизма
• После завершения обжима - губки вернутся в исходное положение

Не используйте инструмент для обжима других типов наконечников (например, штыревых или трубчатых с клеммами).

Безопасность и стандарты

Пресс механический для обжима втулочных наконечников 10-50 мм2 (HT-50WF) не имеет сертификатов по электробезопасности, поскольку является ручным инструментом. Однако его конструкция соответствует требованиям к безопасности инструментов для электромонтажа: наличие блокиратора, надёжная фиксация и устойчивый корпус минимизируют риск травм. Работайте в перчатках и соблюдайте правила безопасного обращения с инструментом.

Преимущества

• Высокая прочность корпуса - служит десятки тысяч циклов даже в условиях интенсивного использования
• Эффективный трапецевидный обжим - создаёт герметичное и механически устойчивое соединение
• Двойной рычаг - снижает усилие на рукоятки на 30–40% по сравнению с обычными прессами
• Чёткая маркировка на губках - позволяет быстро выбрать нужную позицию без поиска документации
• Автоматический возврат - экономит время и упрощает последовательный монтаж нескольких соединений
• Удобные рукоятки - снижают нагрузку на кисти, особенно важны при массовом обжиме

Ограничения применения

• Не подходит для обжима наконечников сечением менее 10 мм2 - возможна некачественная опрессовка
• Не работает с наконечниками, не имеющими втулочной формы (например, штыревыми, кольцевыми, U-образными)
• Не рассчитан на обжим многожильных кабелей без предварительной установки наконечника
• Не применяется в условиях постоянного погружения в воду или агрессивных средах - хотя корпус устойчив к влаге, внутренние механизмы не защищены от попадания жидкости
• Требует регулярной смазки шарниров - игнорирование этого приведёт к увеличению усилия и износу

Примеры использования

• Обжим втулочных наконечников на кабеле 25 мм2 перед подключением к автоматическому выключателю в распределительном щите
• Подготовка соединений для присоединения клеммных колодок на промышленных станках
• Монтаж двойных наконечников 2×10 мм2 на шинах в системах питания серверов
• Сборка силовых цепей в автобусах и спецтехнике - где требуется надёжность и отказоустойчивость

Практические советы

• Перед первым использованием проверьте соответствие сечения наконечника и выбранной позиции на губках - маркировка указана прямо на металле
• Не пытайтесь обжать два наконечника сразу - это повредит губки и сделает соединение ненадёжным
• После каждого 50–100 циклов протирайте губки сухой тряпкой и наносите каплю машинного масла на ось рычага
• Храните инструмент в сухом месте, с включенным блокиратором - это продлит срок службы
• Если обжим получается слабым - возможно, наконечник не до конца заполнен проводом; всегда проверяйте глубину входа жилы
• Для частого использования рекомендуется иметь запасной набор наконечников - это ускоряет рабочий процесс и снижает нагрузку на инструмент
