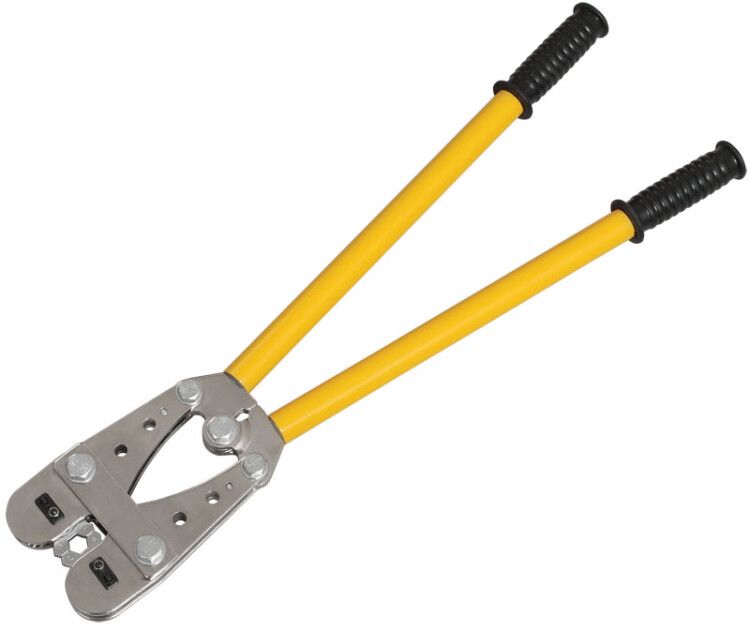

Пресс-клещи ПМР 16-120 ручные IEK TKL10-016

Пресс механический ручной ПМР 16-120 для опрессовки кабельных наконечников 6-50 мм² от IEK предназначен для надёжного обжима неизолированных наконечников и гильз на медных и алюминиевых жилах. Модель оснащена сменными матрицами и подходит для частых работ на объектах с ограниченным доступом к электроэнергии.

Назначение и область применения

Пресс механический ручной ПМР 16-120 используется для создания прочных и долговечных соединений между кабельной жилой и наконечником либо гильзой. Подходит для работы с неизолированными контактами, где требуется высокая механическая прочность и низкое переходное сопротивление. Часто применяется при монтаже силовых цепей, заземления, подключении оборудования на производствах, в энергообъектах и на стройплощадках.

Технические характеристики

• Поперечное сечение обжимаемых наконечников: 25–150 мм²
• Тип привода: механический, ручной
• Форма опрессовки: гексагональная (шестиугольная)
• Тип наконечника: неизолированный
• Сменные матрицы: да (в комплекте)
• Сменные вставки: да
• Гарантийный срок: 12 месяцев

Обратите внимание: хотя в названии указан диапазон 6–50 мм², фактический рабочий диапазон — 25–150 мм². Это значит, что модель не подходит для тонких проводов менее 25 мм². Гексагональная форма обжима обеспечивает равномерное распределение давления и улучшенную электрическую проводимость.

Совместимость и монтаж

Пресс механический ручной ПМР 16-120 совместим с любыми кабельными наконечниками и гильзами, соответствующими стандарту DIN 46235/EN 60352-2. Для замены матрицы достаточно вынуть старую и установить новую — процесс занимает меньше минуты. Убедитесь, что выбранная матрица точно соответствует сечению наконечника и материалу жилы (медь/алюминий). Никаких инструментов для замены не требует — всё работает на защёлках.

Безопасность и стандарты

Пресс соответствует требованиям безопасности для ручного инструмента. Обжим выполняется без нагрева, исключая риск повреждения изоляции кабеля. Однако устройство не имеет защиты от перегрузки — при слишком большом усилии возможна деформация матриц. Работайте в перчатках, особенно при обжиме крупных сечений, чтобы избежать травм от резкого движения рычага.

Преимущества

• Не требует внешнего питания — можно использовать в любом месте, даже без электросети
• Сменные матрицы позволяют обслуживать широкий спектр сечений одним инструментом
• Гексагональный обжим снижает вероятность ослабления контакта при вибрациях и температурных колебаниях
• Устойчивый корпус из закалённой стали — рассчитан на многократное использование
• Лёгкий вес и компактные габариты удобны для переноски и хранения

Ограничения применения

• Не подходит для обжима изолированных наконечников — только неизолированные
• Минимальное сечение — 25 мм²; попытки обжать провод 6–24 мм² приведут к плохому контакту или поломке матрицы
• Не рекомендован для ежедневного интенсивного использования более 50 операций в день — быстрый износ механизмов
• Не предназначен для работы с медно-алюминиевыми переходниками без специальных вставок

Примеры использования

• Подключение силового кабеля 70 мм² к автоматическому выключателю через наконечник
• Обжим гильзы при соединении двух алюминиевых жил в распределительном щите
• Монтаж заземляющих проводников на металлические конструкции
• Работы на объектах с недоступной сетью — например, на вышек связи или в удалённых насосных станциях

Практические советы

• Перед обжимом зачистите жилу до нужной длины — не допускайте оголённых участков за пределами наконечника
• Выбирайте матрицу по маркировке на её поверхности — она указывает сечение и тип материала
• Проверьте плотность обжима: после сжатия наконечник не должен болтаться на жиле
• Смазывайте движущиеся части машинного маслом раз в месяц при активном использовании
• Храните пресс в сухом месте — влага вызывает коррозию матриц, особенно при работе с алюминием
• При первом применении сделайте пробный обжим — проверьте соответствие формы и глубины
