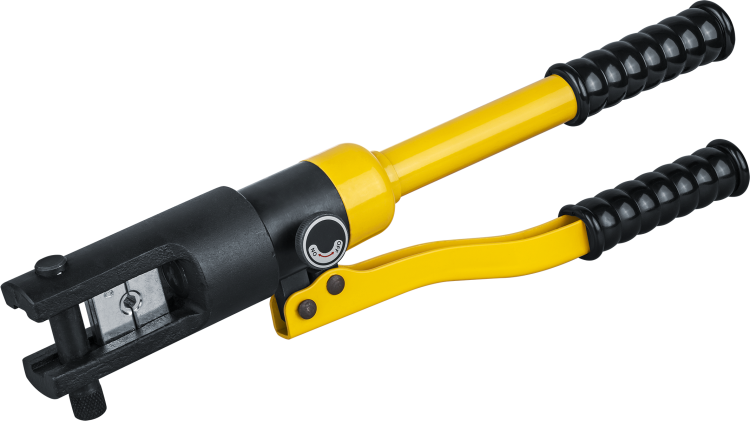

Пресс гидравлический Navigator 82 339 NHT-Pg01-10-120 (ручной 10-120кв.мм) 82339 23693

Пресс гидравлический ручной 10-120 мм2 NHT-Pg01-10-120 от Navigator предназначен для надежной опрессовки наконечников и гильз на кабелях с жилами из меди, алюминия или алюмомеди. Устройство сочетает прочную конструкцию, точную гексагональную формовку и удобство ручного управления - идеально подходит для полевых и мастерских условий.

Назначение и область применения

Пресс гидравлический ручной 10-120 мм2 NHT-Pg01-10-120 используется для создания качественных электрических соединений путём обжатия неизолированных наконечников и гильз на кабелях. Подходит для работ с проводами и кабелями сечением от 10 до 120 мм2. Часто применяется при монтаже распределительных щитов, подстанций, трансформаторных пунктов, а также при ремонте и обслуживании электрооборудования на объектах энергетики, ЖКХ и промышленности.

Технические характеристики

• Тип привода: ручной - требует физического усилия оператора, не нуждается в внешнем питании
• Диапазон сечений: 10–120 мм2 - позволяет работать с широким спектром кабелей, от малых до крупных силовых
• Форма опрессовки: гексагональная - обеспечивает равномерное давление по всей поверхности хвостовика, снижает риск повреждения жилы
• Материал корпуса: сталь - повышенная прочность и долговечность даже при интенсивном использовании
• Автоматический возврат: да - после завершения цикла пресс сам возвращается в исходное положение, экономит время и усилия
• Сменные матрицы: есть - комплект включает набор матриц для различных сечений, замена занимает несколько секунд
• Цвет: желтый/черный - контрастная окраска повышает видимость устройства на рабочем месте

Совместимость и монтаж

Пресс гидравлический ручной 10-120 мм2 NHT-Pg01-10-120 совместим с любыми типами наконечников и гильз, соответствующих заявленному диапазону сечений. Для установки новой матрицы достаточно вынуть старую и вставить подходящую - фиксация осуществляется механически, без инструментов. Матрицы имеют четкую маркировку по сечению. Обязательно проверяйте соответствие матрицы и сечения кабеля перед каждым обжатием. Клеймо на матрице указывает допустимый диапазон - используйте только рекомендованную пару.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности ручного инструмента для электромонтажа. Гидравлическая система герметична, не содержит масел, которые могли бы вытекать при работе. Все элементы механизма закрыты, предотвращая контакт с движущимися частями. Однако работа с прессом требует соблюдения правил ЛЭЗ: использование защитных очков и перчаток обязательно. Не применять в условиях взрывоопасной среды или при наличии открытого пламени.

Преимущества

• Высокая точность обжатия благодаря безлюфтовым матрицам - минимизация риска плохого контакта
• Увеличенный ход бокового штока - полное смыкание матриц на 20% быстрее, чем у аналогов
• Автоматический возврат - снижает усталость оператора при многочисленных операциях
• Сменные матрицы и вставки - один инструмент покрывает весь диапазон сечений, не требуется покупка нескольких прессов
• Прочный пластиковый кейс - удобная транспортировка и хранение, защита от пыли и ударов
• Ремкомплект с уплотнительными кольцами - возможность самостоятельного обслуживания без обращения в сервис

Ограничения применения

• Не предназначен для опрессовки изолированных наконечников - только неизолированные
• Не подходит для сечений менее 10 мм2 или более 120 мм2 - попытки использовать вне диапазона повредят матрицу или кабель
• Не рекомендуется для постоянной ежедневной нагрузки свыше 50 циклов в час - возможен перегрев гидросистемы
• Не работает в условиях сильной влаги или под водой - хотя корпус прочный, внутренние уплотнения не обеспечивают IP-защиту
• Требует регулярной смазки направляющих - игнорирование этого приведёт к увеличению усилия и износу деталей

Примеры использования

• Обжатие медных наконечников типа НШВИ-16 на кабеле 16 мм2 при подключении автоматических выключателей
• Опрессовка алюминиевой гильзы ГА-70 между двумя кабелями 35 мм2 в распределительной камере
• Подключение заземления через алюмомедный наконечник 95 мм2 к шине заземления в подстанции
• Работа на выездных бригадах при аварийном восстановлении воздушных линий

Практические советы

• Перед первым использованием проверьте наличие всех матриц и убедитесь, что они правильно установлены - неверная матрица может деформировать наконечник
• Чистите матрицы после каждого дня работы - остатки металла и грязь ускоряют износ
• При обжатии кабеля с алюминиевой жилой используйте специальные матрицы с более глубокими канавками - алюминий мягче меди и требует другого давления
• Если пресс стал тяжело нажиматься - проверьте уровень смазки и состояние уплотнителей; при необходимости замените кольца из ремкомплекта
• Храните пресс гидравлический ручной 10-120 мм2 NHT-Pg01-10-120 в сухом месте, в кейсе - это продлит срок службы гидравлической системы
• Не используйте адаптеры или удлинители - устройство рассчитано на прямое воздействие рукой, усиление усилия может сломать механизм
