Пресс механический ПК-120 Expert| pk-120-exp | EKF

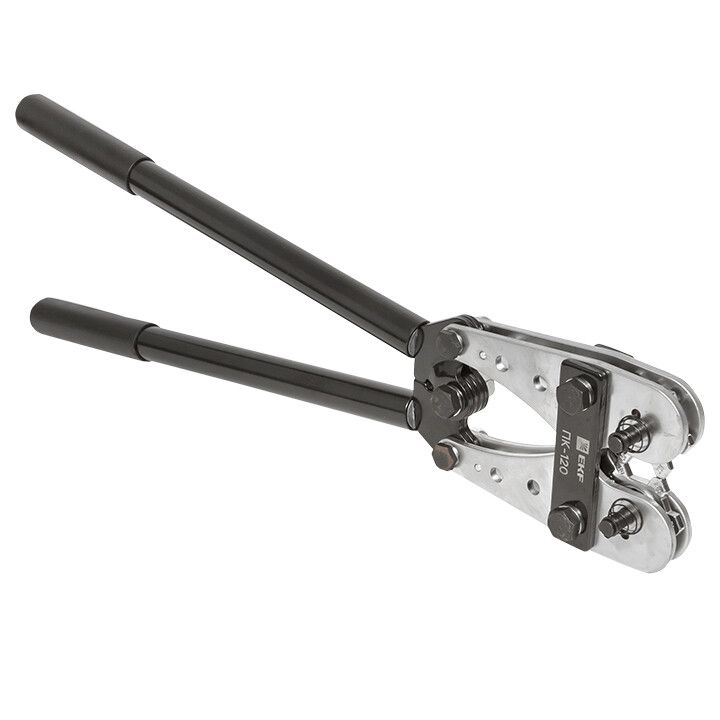

Пресс механический ПК-120 Expert EKF предназначен для надёжной опрессовки кабельных наконечников и соединителей из меди и алюминия сечением от 10 до 120 мм2. Механический привод обеспечивает достаточное усилие без внешнего питания, а сменные матрицы позволяют работать с различными размерами - всё это делает ПК-120 Expert EKF удобным решением для электромонтажа на объектах и в мастерских.

Назначение и область применения

Пресс механический ПК-120 Expert EKF используется для создания прочного и долговечного контакта между проводом и кабельным наконечником или ответвлением. Подходит для работы с шестигранными наконечниками, применяемыми в распределительных щитах, силовых цепях, заземлениях и подключении оборудования. Часто применяется при монтаже систем освещения, энергообеспечения, промышленных установок и транспорта.

Технические характеристики

• Диапазон сечения: 10–120 мм2 - позволяет работать с проводами от малых сечений до крупных силовых жил
• Тип привода: механический - работает за счёт ручного давления, не требует электроэнергии или компрессора
• Форма опрессовки: шестигранник - создаёт равномерное давление по всей поверхности наконечника, снижает риск повреждения жилы
• Тип наконечника: шестигранник - совместим только с наконечниками этой формы
• Наличие сменных матриц: да - возможность замены матриц под разные размеры сечений без замены всего инструмента

Совместимость и монтаж

Пресс механический ПК-120 Expert EKF совместим с кабельными наконечниками и соединителями стандарта DIN 46235/IEC 60947, имеющими шестигранную форму. Для правильной опрессовки необходимо выбрать матрицу, соответствующую сечению провода и типу наконечника. Установка новой матрицы занимает несколько секунд - достаточно повернуть револьверный узел до фиксации. Инструмент рассчитан на ручную операцию: один хват рукояток - одна полноценная опрессовка.

Безопасность и стандарты

Пресс механический ПК-120 Expert EKF соответствует требованиям безопасности для ручного инструмента. Нет напряжения, высоких температур или опасных сред - основные риски связаны лишь с механическим воздействием. Работать следует в защитных перчатках, особенно при работе с острыми краями наконечников. Инструмент не имеет сертификации по электробезопасности, так как не является электроинструментом.

Преимущества

• Не требует подключения к сети - можно использовать в любом месте, даже вне помещений
• Быстрая смена матриц - экономит время при переходе между разными сечениями
• Равномерное формирование шестигранника - минимизирует риск плохого контакта и нагрева в будущем
• Высокая надёжность конструкции - корпус выполнен из закалённой стали, выдерживает многократные нагрузки
• Легкая регулировка усилия - пользователь сам контролирует степень деформации наконечника

Ограничения применения

• Не подходит для круглых или прямоугольных наконечников - только шестигранные
• Не рекомендован для сечений менее 10 мм2 - возможна недостаточная плотность опрессовки
• Неэффективен для массового производства - требуется ручное усилие на каждую операцию
• Не подходит для опрессовки трубчатых или гофрированных соединителей - только классические наконечники

Примеры использования

• Подключение силовых кабелей 70 мм2 к автоматическим выключателям в щите
• Установка заземляющих перемычек сечением 50 мм2 в распределительном устройстве
• Обжим медных наконечников на выводах двигателя в промышленном оборудовании
• Монтаж алюминиевых соединителей на воздушных линиях при ремонте

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода и выбранной матрицы - неверный выбор приведёт к слабому контакту
• Используйте матрицы только от EKF или аналогичных по форме и размеру - несовместимые детали могут повредить инструмент
• Чистите матрицы после каждого рабочего дня - грязь и оксиды снижают качество опрессовки
• При работе с алюминием используйте смазку на основе графита - предотвращает заедание и трещины
• Проверяйте результат: после опрессовки попробуйте потянуть наконечник - он не должен двигаться на проводе
• Учитывайте посадочный диаметр: максимальное сечение 120 мм2 требует точного подбора наконечника - не все модели подходят
