Многофункциональный измерительный прибор PD666-3S3 380V 5A 3ф 96x96 LCD дисплей RS485 | 765096 CHINT

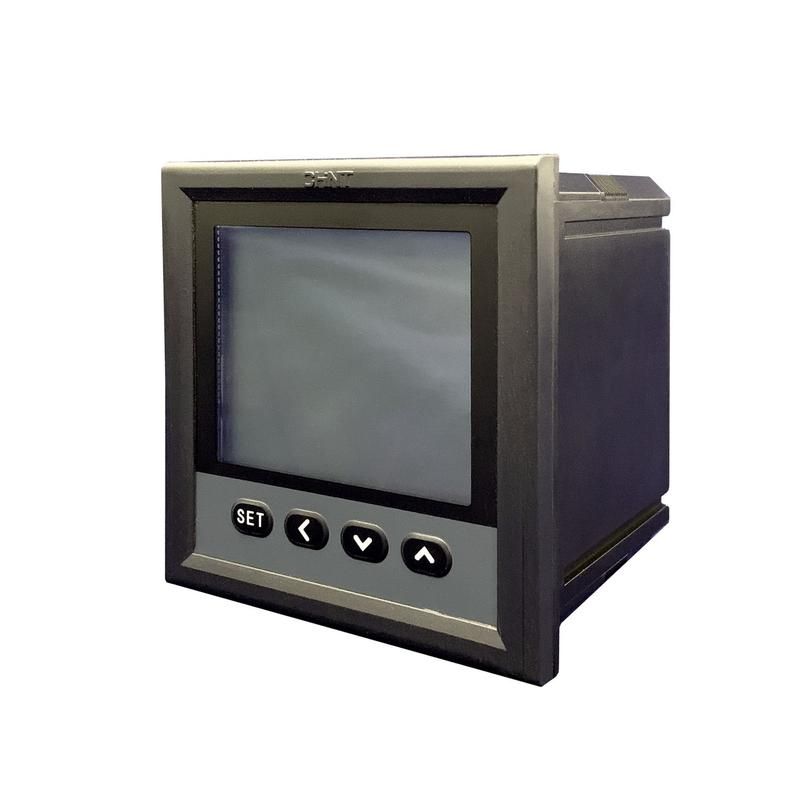

Многофункциональный измерительный прибор PD666-3S3 от CHINT - компактное устройство для точного контроля параметров трёхфазной электросети 380 В. Устройство сочетает функции амперметра, вольтметра, ваттметра и энергомера в одном корпусе 96×96 мм с LCD-дисплеем и интерфейсом RS485, что делает его удобным решением для автоматизации и учёта электроэнергии на промышленных объектах.

Назначение и область применения

Многофункциональный измерительный прибор PD666-3S3 предназначен для постоянного мониторинга электрических параметров в трёхфазных сетях переменного тока. Он измеряет ток, напряжение, активную и реактивную мощность, частоту, коэффициент мощности, а также учитывает потребление и выдачу активной и реактивной энергии в четырёх квадрантах. Подходит для установки в щитах управления, на подстанциях, в цепях питания оборудования: насосов, компрессоров, конвейеров, систем HVAC, станков с ЧПУ и других промышленных нагрузок.

Технические характеристики

• Рабочее напряжение: 380 В (трёхфазная сеть)
• Номинальный ток: 5 А (через внешние трансформаторы тока)
• Тип измерений: трёхфазный, 3P4W
• Дисплей: ЖК-экран (LCD) с ясным отображением всех параметров
• Интерфейс связи: RS485, протокол Modbus-RTU
• Настройка скорости передачи данных: возможна (например, 9600, 19200 бод)
• Измеряемые величины: ток, напряжение, активная мощность, реактивная мощность, частота, коэффициент мощности, активная и реактивная энергия (положительная/отрицательная, четырёхквадрантная)
• Габариты: 96 × 96 мм (стандартный формат для панельных приборов)

Совместимость и монтаж

Многофункциональный измерительный прибор PD666-3S3 монтируется в шкафы управления через круглое отверстие 91–93 мм. Для работы требуется подключение трёх фаз, нулевого провода и заземления. Токовые цепи подключаются через внешние трансформаторы тока (ТТ) с номиналом до 5 А вторичного тока. Напряжение подаётся напрямую - до 380 В. Интерфейс RS485 позволяет подключить прибор к SCADA-системам, PLC или компьютерам через последовательный адаптер. Каждый прибор имеет уникальный адрес (можно настроить), чтобы работать в одной сети с другими устройствами.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для промышленного оборудования. Протокол Modbus-RTU обеспечивает надёжную и защищённую передачу данных. Отсутствие внутренних высоковольтных элементов в цепи измерения снижает риск повреждения при правильном использовании ТТ. Работает в температурном диапазоне, характерном для промышленных условий (конкретные значения не указаны - проверьте документацию производителя).

Преимущества

• Один прибор заменяет несколько однofункциональных - экономит место в щите и снижает стоимость системы
• ЖК-дисплей показывает все параметры сразу - не требует переключения режимов
• RS485 + Modbus-RTU - совместим с большинством промышленных систем автоматизации
• Программируемые параметры: коэффициенты трансформации, адрес, скорость порта, тип сети - гибкая настройка под конкретную задачу
• Поддержка четырёхквадрантного учёта реактивной энергии - важно для расчёт платы за качество электроэнергии

Ограничения применения

• Не предназначена для прямого измерения токов выше 5 А - обязательно использование внешних трансформаторов тока
• Не работает в однофазных сетях - только трёхфазные 380 В
• Не имеет встроенного источника питания - питание берётся от измеряемой сети
• Не поддерживает Ethernet, Wi-Fi или другие современные протоколы - только RS485
• Не является средством защиты - не отключает оборудование при аварии

Примеры использования

• Установка в главном распределительном щите завода для сбора данных о расходе энергии по цехам
• Контроль качества электроэнергии на участках с частотными преобразователями
• Автоматический учёт реактивной мощности для оплаты по тарифам с коэффициентом мощности
• Интеграция в систему энергоаудита через модуль RS485-USB на сервере

Практические советы

• Перед монтажом убедитесь, что посадочный диаметр в щите соответствует 91–93 мм - иначе прибор не войдёт
• При подключении ТТ соблюдайте полярность: вход и выход должны быть правильно ориентированы
• Настройте адрес устройства (по умолчанию часто 1) так, чтобы он не конфликтовал с другими приборами в сети RS485
• Выбирайте скорость передачи 9600 или 19200 бод - более высокие значения могут вызывать ошибки при длинных кабелях
• Для долговечности избегайте установки рядом с источниками сильных помех: частотниками, сварочными аппаратами
• Запишите настройки (коэффициенты ТТ, адрес, скорость) - они теряются при отключении питания, если не сохранены в памяти
