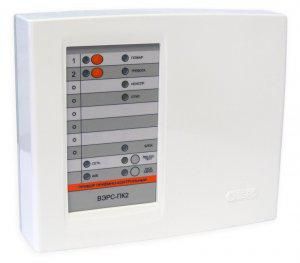

Устройство оконечное объектовое приемно-контрольное с GSM коммуникатором ВЭРС-ПК2 ТРИО -М версия 3.2 ВЭРС 00082901

Устройство оконечное объектовое приемно-контрольное с GSM коммуникатором ВЭРС-ПК2 ТРИО-М версия 3.2 предназначено для сбора сигналов с охранно-пожарных и технологических датчиков, передачи извещений по GSM и проводным каналам, а также удалённого управления системой безопасности. Бренд ВЭРС реализует эту модель как надёжный узел для автономных и сетевых систем охраны, где важна работа даже при сбоях связи.

Назначение и область применения

ВЭРС-ПК2 ТРИО-М версия 3.2 - это оконечное устройство, которое собирает сигналы с двух шлейфов сигнализации (охранно-пожарных или технологических) и передаёт извещения оператору или владельцу. Подходит для установки в частных домах, офисах, складах, производственных помещениях, где требуется автономная система оповещения с резервированием по GSM. Устройство позволяет не только получать тревожные сообщения, но и управлять реле дистанционно - например, включить свет, звуковой оповещатель или открыть замок.

Технические характеристики

• Тип: ППКОП (приёмно-контрольное оборудование)
• Питание: 12 В постоянного тока; работает от сети 135–242 В переменного тока
• Аварийное питание: да, с поддержкой свинцово-кислотной АКБ ёмкостью 4,5 А·ч (не входит в комплект)
• Шлейфы сигнализации: 2 (независимых, неадресных, подходят для любых типов датчиков)
• Выходы: 6 (3 реле для управления нагрузками - оповещатели, освещение, вентиляция и т.д.)
• Коммуникация: GSM (двухSIM), ГТС (телефонная линия), RS-485, ПЦН (проводной интерфейс для центрального пункта наблюдения)
• Радиосвязь: поддерживает GSM-передачу извещений
• Передача извещений: одновременно по проводному (ГТС) и GSM-каналу
• Количество адресов для отправки: до 72 номеров телефона, распределены по 9 группам
• Индикация: LED-индикаторы состояния системы, питания, связи
• Температурный режим: от -30C до +50C
• Защита: IP20 (защита от прикосновений и крупной пыли, не для улицы)
• Корпус: пластик
• Способ монтажа: навесной (на стену)
• Программирование: кнопками на корпусе и через ПК с программой «ВЭРС Конфигуратор»

Совместимость и монтаж

ВЭРС-ПК2 ТРИО-М версия 3.2 совместим со всеми классическими неадресными датчиками: дверными, движения, дымовыми, перегрева, протечки. Для подключения используется стандартная клеммная колодка. Кабель шлейфа - двужильный, сечением не менее 0,5 мм2. Выходы реле рассчитаны на коммутацию нагрузки до 10 А / 250 В~. Для работы GSM-модуля необходима внешняя антенна (в комплект не входит) - её следует подключить к разъёму SMA. АКБ должна быть герметичной, свинцово-кислотной, 12 В, 4,5 А·ч. Настенный монтаж выполняется на саморезы или дюбеля - устройство имеет кронштейны на задней панели. Не допускается установка в местах с высокой влажностью, прямым попаданием воды или в закрытые металлические шкафы без вентиляции.

Безопасность и стандарты

Устройство соответствует требованиям к оборудованию охранно-пожарной сигнализации, применяемому в России. Работает в рамках нормативов ГОСТ Р 53325, ГОСТ Р 53317. Имеет сертификаты на соответствие ЕАЭС. Электромагнитная совместимость обеспечена в соответствии с EN 55032 и EN 55024. Все функции управления и передачи данных защищены от случайных сбоев и помех.

Преимущества

• Два SIM-карты обеспечивают резервную связь - если один оператор недоступен, система переходит на второй
• Автоматический контроль баланса SIM-карт и SMS-уведомления при низком остатке
• Встроенный аудио-мониторинг: можно прослушивать помещение через встроенный микрофон (требуется активация)
• Контроль температуры внутри устройства - предотвращает перегрев
• Импульсный блок питания - стабильно работает при скачках напряжения в сети
• Гибкая настройка групп оповещения: каждая группа может получать своё сообщение при конкретном событии

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 исключает контакт с водой и пылью
• Не поддерживает адресные датчики - только неадресные (классические)
• Нулевой вывод для оптических генераторов - нельзя использовать с оптоволоконными системами
• Не содержит АКБ и антенну - эти элементы необходимо приобрести отдельно
• Для программирования требуется ПО «ВЭРС Конфигуратор» и USB-кабель - без них настройка возможна лишь базовая
• Запрещено подключать мощные нагрузки (>10 А) напрямую к реле - требуются промежуточные контакторы

Примеры использования

• Частный дом: два шлейфа - двери/окна и датчик дыма; три реле - включение света, сирены и открытие ворот при тревоге
• Магазин: шлейфы - охрана периметра и пожарная сигнализация; реле - запуск вытяжки, отключение электрооборудования при пожаре
• Производственный участок: шлейфы - контролируют температуру оборудования и уровень жидкости; реле - отключают насосы при аварии
• Объект с плохой мобильной связью: одна SIM - от МТС, вторая - от Билайн; система выбирает лучший канал автоматически

Практические советы

• Выбирайте АКБ с емкостью не ниже 4,5 А·ч - меньшая ёмкость не обеспечит работу более 4 часов при отключении сети
• Внешнюю GSM-антенну устанавливайте на крышу или фасад здания, чтобы получить максимальный уровень сигнала
• Настройте группы оповещения так, чтобы тревога по пожару шла сразу всем, а по взлому - только ответственным лицам
• Проверьте баланс SIM-карт хотя бы раз в месяц - система не будет работать, если счет закончился
• Для первоначальной настройки используйте ПО «ВЭРС Конфигуратор» - через кнопки невозможно задать все параметры, особенно список номеров и временные условия
• Не размещайте устройство рядом с мощными источниками радиопомех - микроволновые печи, Wi-Fi роутеры, радиопередатчики могут влиять на связь
