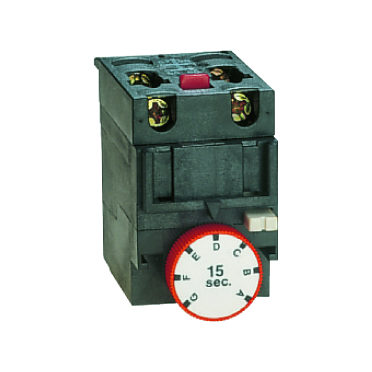

Приставка времени пневматическая (тип задержки при выключении 30 сек.) для контакторов F-09..(A)F-150 и FR OptiStart K-FX-48630 | 335313 КЭАЗ

Приставка пневматическая OptiStart K-FX-48630 с автоматическим выключателем для контакторов F-09..(A)F-150 и FR обеспечивает задержку отключения на основе пневматического механизма и совместима с контактными устройствами серии OptiStart K. Устройство устанавливается напрямую на контакторы без дополнительного крепления.

Назначение и область применения

Приставка пневматическая OptiStart K-FX-48630 используется для создания временной задержки при отключении цепи после снятия сигнала управления. Это необходимо в случаях, когда требуется плавное завершение работы оборудования - например, остановка вентилятора, насоса или конвейера после отключения питания. Применяется исключительно с контактными аппаратами серии OptiStart K: F-09, F-12, F-15, F-18, F-25, F-32, F-40, F-50, F-65, F-80, F-95, F-110, F-150 и аналогичными моделями с соответствующими креплениями.

Технические характеристики

• Напряжение: до 690 В - работает в сетях переменного тока высокого напряжения
• Номинальный ток: 10 А - допустимый ток через контакты приставки
• Принцип работы: пневматический - задержка достигается за счёт медленного перемещения поршня в воздушной камере
• Регулировка времени: 4,29–30 секунд - можно установить нужную длительность задержки в этом диапазоне
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - позволяет коммутировать две цепи одновременно
• Метод монтажа: защёлка - фиксируется на корпусе контактора без инструментов
• Исполнение: открытое - не имеет герметичного корпуса
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги

Совместимость и монтаж

Приставка OptiStart K-FX-48630 совместима только с контактными аппаратами серии OptiStart K, имеющими специальный интерфейс для установки аксессуаров. Монтаж выполняется путём плотного надевания приставки на переднюю часть контактора до щелчка защёлки. Перед установкой проверьте соответствие модели контактора - не все версии F-09...F-150 поддерживают эту приставку. Для правильной работы важно, чтобы контактор был установлен горизонтально - отклонение более чем на +-15° может повлиять на точность задержки.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-5-1 для пневматических реле времени. Открытая конструкция требует установки в закрытые распределительные шкафы или помещения с контролируемой средой. Не предназначено для использования во взрывоопасных зонах или местах с повышенной запылённостью из-за степени защиты IP20.

Преимущества

• Не требует внешнего питания - работает за счёт механической энергии от движения контактора
• Высокая надёжность - отсутствие электронных компонентов снижает риск отказа
• Лёгкий монтаж - установка занимает несколько секунд без инструментов
• Простая регулировка - время задержки меняется поворотом регулятора на лицевой панели

Ограничения применения

• Не применяется с контактными аппаратами других серий - даже если они имеют похожий форм-фактор
• Не подходит для условий с высокой влажностью, пылью или химическими выбросами - IP20 недостаточен
• Не рекомендовано использование при температуре ниже −25C или выше +60C - возможна потеря точности регулировки
• Не предназначен для частых переключений чаще 10 раз в минуту - это может вызвать преждевременный износ пневматической системы

Примеры использования

• Остановка вентиляционной системы с задержкой после отключения двигателя - для удаления остаточного воздуха
• Задержка отключения масляного насоса в станках после остановки главного привода - для смазки подшипников
• Плавная остановка конвейера после окончания цикла производства - предотвращает проскальзывание грузов

Практические советы

• Перед установкой убедитесь, что контактор находится в выключенном состоянии - работа под напряжением опасна
• Настройте время задержки на минимальное значение, затем постепенно увеличивайте - так проще добиться нужного эффекта
• Проверяйте положение приставки после монтажа - она должна быть плотно зафиксирована, без люфта
• Приставку OptiStart K-FX-48630 нельзя использовать вместо таймера в сложных программируемых системах - она работает только как механическая задержка отключения
• Обязательно учитывайте посадочные размеры контактора - модель F-09 и F-150 имеют одинаковый интерфейс, но некоторые старые версии могут не подходить
