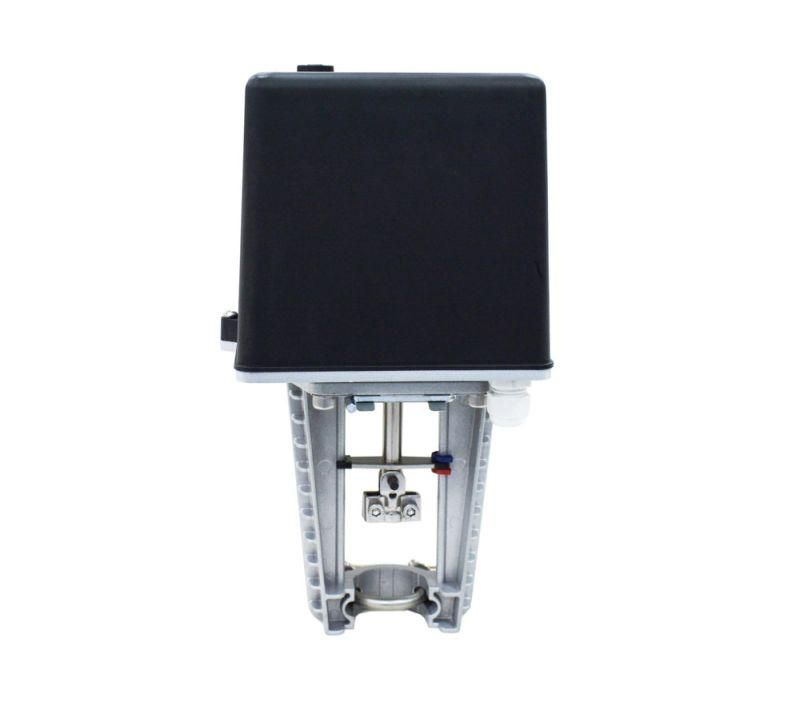

Привод клапана, для VGF, 1500Н 3-поз ~24В 5,5ВА IP54 | VGFA015F SE APC

Привод клапана VGF 1500Н 3-позиционный 24В 5.5ВА IP54 от Systeme Electric предназначен для точного управления положением двух- и трёхходовых клапанов в системах теплоснабжения и гидравлических контурах. Модель vgfa015f обеспечивает надёжную работу при напряжении 24 В и защищена от пыли и брызг воды.

Назначение и область применения

Привод клапана VGF 1500Н 3-позиционный 24В 5.5ВА IP54 управляет положением клапанов в режимах “открыто”, “закрыто” и “промежуточное”. Подходит для автоматизации систем отопления, горячего водоснабжения и теплообменных установок, где требуется плавная регулировка потока теплоносителя. Применяется на котельных, в HVAC-системах и промышленных трубопроводах.

Технические характеристики

• Усилие: 1500 Н - достаточное для работы с большинством стандартных 2- и 3-ходовых клапанов VGF
• Напряжение питания: 24 В переменного тока - совместим с распространёнными контроллерами и трансформаторами
• Потребляемая мощность: 5,5 ВА - низкое энергопотребление, не создаёт нагрузки на управляющие цепи
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и от брызг воды со всех сторон
• Тип сигнала управления: 3-позиционный - команды “вперёд”, “назад”, “останов” через внешний термостат или контроллер
• Тип привода: электромеханический - работает за счёт двигателя и механической передачи, без пневматики

Совместимость и монтаж

Привод VGF 1500Н 3-позиционный 24В 5.5ВА IP54 совместим исключительно с клапанами серии VGF от Systeme Electric. Крепится фланцевым соединением - необходимо проверить соответствие посадочных размеров и тип штока. Установка возможна в любом положении, но рекомендуется избегать вертикальной ориентации снизу вверх, чтобы предотвратить попадание влаги внутрь. Для подключения используются клеммы на корпусе - провода 0,5–1,5 мм2. Не требует настройки после установки.

Безопасность и стандарты

Привод соответствует требованиям безопасности EN 60730-1 и EN 60730-2-9 для автономных устройств управления. Сертифицирован для использования в помещениях с нормальной влажностью и температурой от +5C до +40C. Не предназначен для взрывоопасных зон.

Преимущества

• 3-позиционный контроль позволяет точно выдерживать заданную температуру без постоянного переключения
• Механизм рассчитан на долгий срок службы - минимальное количество движущихся частей снижает риск отказа
• Защита IP54 делает его пригодным для установки в технических помещениях с повышенной влажностью
• Низкая мощность (5,5 ВА) позволяет использовать его даже в системах с ограниченной ёмкостью источника питания

Ограничения применения

• Не подходит для работы с давлением выше 16 бар - указано в спецификациях клапанов VGF, с которыми он используется
• Не предназначен для длительного погружения или воздействия струй воды - IP54 не заменяет IP65/IP67
• Работает только с 3-позиционными сигналами; несовместим с аналоговыми (0–10 В) или PWM-управлением
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков и прямых солнечных лучей

Примеры использования

• Автоматическое регулирование температуры в радиаторных контурах жилого дома
• Переключение между основным и резервным источником тепла в котельной
• Поддержание заданного расхода в смешивающих узлах систем напольного отопления
• Контроль температуры в теплообменниках промышленных установок

Практические советы

• Перед монтажом убедитесь, что клапан VGF имеет ту же номинальную силу (1500 Н) - иначе привод будет работать в перегрузке
• Используйте кабели с медными жилами и экранированием, если прокладываете рядом с силовыми линиями
• Проверьте направление хода клапана при первом запуске - при необходимости поменяйте полярность подключения
• При работе в условиях высокой запылённости периодически очищайте вентиляционные отверстия корпуса
• Для диагностики состояния привода vgfa015f используйте тестовый импульс 24 В - если вал не реагирует, проверьте целостность обмотки и механическую связь
