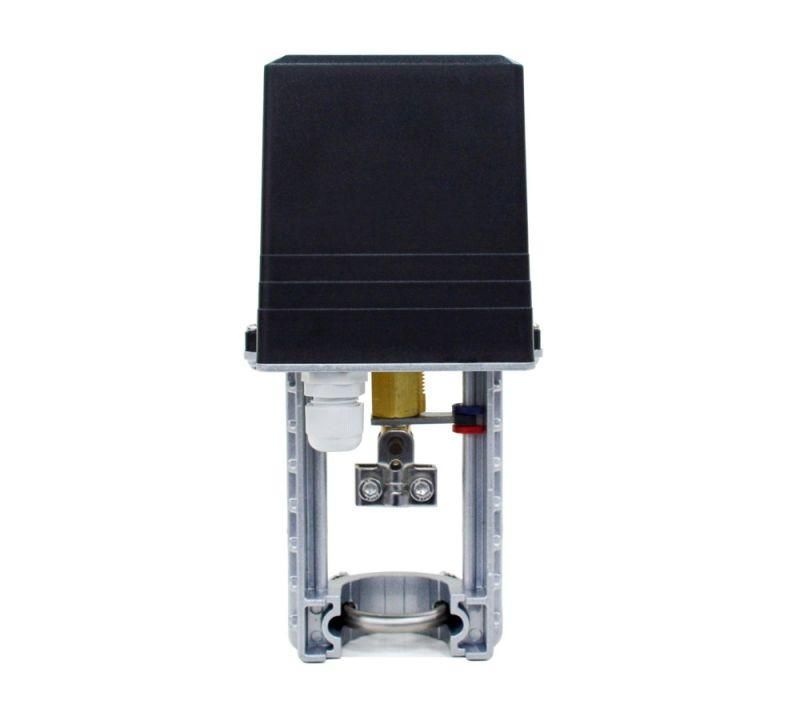

Привод клапана, для VGF, 1000Н 0…10В/4…20мА ~24В 6,7ВА IP54 | VGFA010R SE APC

Привод клапана VGF 1000Н 0…10В/4…20мА 24В 6.7ВА IP54 от Systeme Electric предназначен для точного регулирования положения двух- и трёхходовых клапанов в системах отопления, вентиляции и кондиционирования. Бренд SE (Systeme) обеспечивает надёжную работу этого устройства в промышленной среде благодаря защите IP54 и совместимости с распространёнными управляющими сигналами.

Назначение и область применения

Привод клапана VGF 1000Н используется для автоматического управления потоком теплоносителя или рабочей среды через клапаны типа VGF. Он преобразует электрический сигнал в механическое движение, позволяя точно задавать степень открытия клапана. Подходит для установки на системы центрального отопления, тепловых пунктов, кондиционирования воздуха и других контуров, где требуется плавная регулировка.

Технические характеристики

• Усилие: 1000 Н - достаточное для работы с большинством стандартных клапанов VGF
• Управление: аналоговые сигналы 0–10 В или 4–20 мА - совместим с большинством контроллеров и терморегуляторов
• Питание: 24 В переменного тока - стандартное напряжение для промышленной автоматики
• Мощность потребления: 6,7 ВА - низкая нагрузка на источник питания
• Степень защиты: IP54 - защита от пыли и брызг воды, допускает установку в помещениях с повышенной влажностью

Совместимость и монтаж

Привод клапана VGF 1000Н 0…10В/4…20мА 24В 6.7ВА IP54 совместим исключительно с клапанами серии VGF от Systeme Electric. Крепится фланцевым соединением - требует предварительной проверки соответствия посадочных размеров. Монтаж выполняется после установки клапана; провода управления подключаются к клеммной колодке на корпусе. Убедитесь, что кабельный ввод не перегнут и не повреждён при закручивании крышки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP54 позволяет использовать устройство в условиях возможного попадания пыли и капель воды, однако не предназначено для постоянного воздействия струй воды или погружения. Не применяйте в взрывоопасных зонах.

Преимущества

• Поддержка двух типов управляющих сигналов - гибкость интеграции в существующие системы
• Высокое усилие 1000 Н - надёжное открывание даже при высоких перепадах давления
• Низкое энергопотребление - снижает нагрузку на источники бесперебойного питания
• Защита IP54 - увеличивает срок службы в сложных условиях эксплуатации

Ограничения применения

• Не работает с импульсными или дискретными сигналами - только аналоговые 0–10 В / 4–20 мА
• Не рассчитан на работу с жидкостями выше +80 C - температурный режим ограничен конструкцией уплотнений
• Запрещена установка в местах с постоянным прямым контактом с водой или паром
• Не подходит для клапанов других серий - только оригинальные VGF от Systeme Electric

Примеры использования

• Регулировка подачи горячей воды в радиаторы в системе отопления многоквартирного дома
• Автоматическое управление смешивающим клапаном в тепловом пункте
• Контроль расхода хладагента в системе кондиционирования офисного здания
• Настройка температуры в технологических циклах на заводе с использованием PLC

Практические советы

• Перед монтажом проверьте соответствие усилия 1000 Н и посадочному размеру вашего клапана VGF - не все модели подходят
• При подключении сигнала 4–20 мА используйте экранированный кабель и заземлите экран на стороне контроллера
• Если система работает с частыми перепадами давления, периодически проверяйте герметичность штокового уплотнения
• Для длительной работы в условиях запылённости рекомендуется дополнительно устанавливать кожух или фильтр вокруг корпуса привода
• Артикул vgfa010r - единственный номер для заказа замены; другие артикулы из серии VGF не являются взаимозаменяемыми
