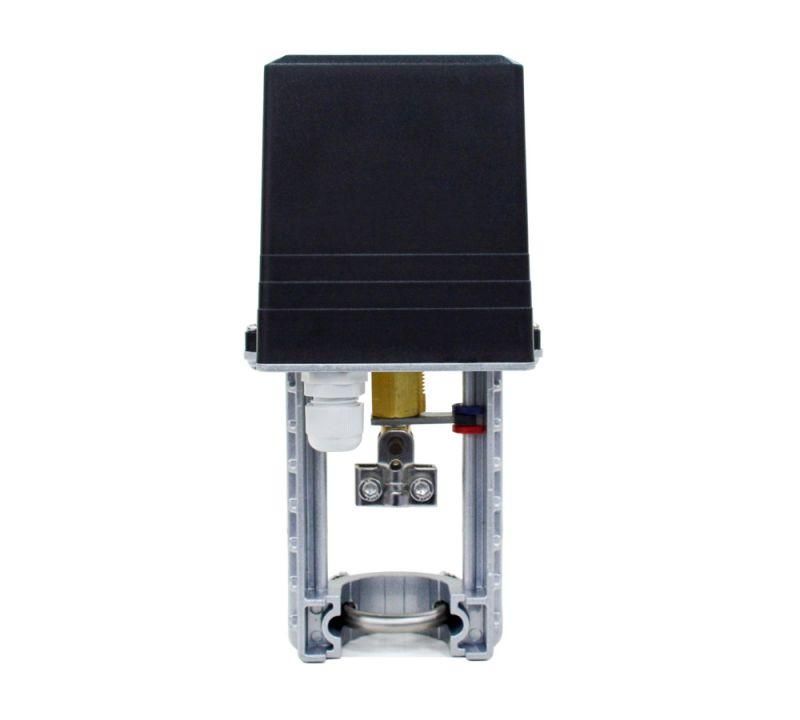

Привод клапана, для VGF, 1000Н 3-поз ~24В 5,5ВА IP54 | VGFA010F SE APC

Привод клапана для VGF 1000Н 3-позиционный 24В 5.5ВА IP54 от Systeme Electric предназначен для точного управления положением 2- и 3-ходовых клапанов в системах теплоснабжения и ГВС. Артикул vgfa010f обеспечивает надёжную работу при напряжении 24 В и защищён от пыли и брызг воды.

Назначение и область применения

Привод клапана для VGF 1000Н 3-позиционный 24В 5.5ВА IP54 управляет положением клапанов в трёх состояниях: полностью открыт, закрыт и промежуточное. Подходит для автоматических систем отопления, горячего водоснабжения и теплообменников, где требуется регулирование потока теплоносителя без постоянной подачи сигнала. Применяется в котельных, жилых и коммерческих зданиях.

Технические характеристики

• Усилие: 1000 Н - достаточное для работы с большинством стандартных клапанов VGF
• Тип управления: 3-позиционный - сигнал «включено», «выключено», «нейтральное»; не требует аналогового управления
• Напряжение питания: 24 В переменного тока - совместим с бытовыми и промышленными контроллерами
• Мощность потребления: 5,5 ВА - низкое энергопотребление, снижает нагрузку на источник питания
• Степень защиты: IP54 - устойчив к пыли и брызгам воды, но не предназначен для длительного воздействия влаги или погружения
• Тип привода: электромеханический - работает за счёт двигателя и механической передачи, без пневматики

Совместимость и монтаж

Привод клапана для VGF 1000Н 3-позиционный 24В 5.5ВА IP54 совместим исключительно с клапанами серии VGF от Systeme Electric. Установка осуществляется через фланцевый крепёж - необходимо проверить соответствие посадочных размеров и тип шпильки. Монтаж допускается только в вертикальном или горизонтальном положении, согласно маркировке на корпусе. Кабельный вход рассчитан на провода до 1,5 мм2. Не используйте удлинители - питание подводите напрямую от контроллера.

Безопасность и стандарты

Привод соответствует требованиям безопасности EN 60730-1 и EN 60730-2-8 для автономных терморегуляторов. Сертифицирован для использования в помещениях с нормальной влажностью. Не применяйте в средах с агрессивными газами, маслом или химикатами - материал корпуса не устойчив к таким воздействиям.

Преимущества

• 3-позиционная логика управления упрощает интеграцию с базовыми термостатами и реле
• Низкая мощность (5,5 ВА) позволяет использовать маломощные источники питания
• Защита IP54 повышает долговечность в условиях котельных и технических помещений
• Работает без постоянного тока - экономичнее, чем аналоговые приводы

Ограничения применения

• Не подходит для систем с высокой частотой переключений - более 10 циклов/час снизит срок службы
• Не используется в условиях постоянной влажности, дождя или прямого попадания воды - IP54 недостаточно для улицы
• Не совместим с клапанами других производителей, даже если они имеют похожий размер
• Не предназначена для работы при температуре выше +50 C окружающей среды

Примеры использования

• Автоматическое переключение между основным и резервным контуром отопления
• Регулировка подачи горячей воды в бойлер косвенного нагрева
• Переключение режимов в системах с тепловыми насосами и буферными ёмкостями
• Интеграция в системы с двухпозиционными термостатами без необходимости модернизации контроля

Практические советы

• Перед установкой проверьте, что клапан VGF находится в нейтральном положении - иначе привод может работать с перегрузкой
• Подключайте питание только после физической установки - включение во время монтажа вызывает резкие движения и риск повреждения
• Если система часто выключается, убедитесь, что привод не остаётся в крайнем положении более 2 часов - это увеличивает износ механизма
• Для обслуживания отсоединяйте питание и снимайте привод с клапана - не пытайтесь смазывать внутренние части без демонтажа
• Запасной привод vgfa010f рекомендуется иметь на складе - замена занимает менее 15 минут, но без него система может остаться без регулировки
