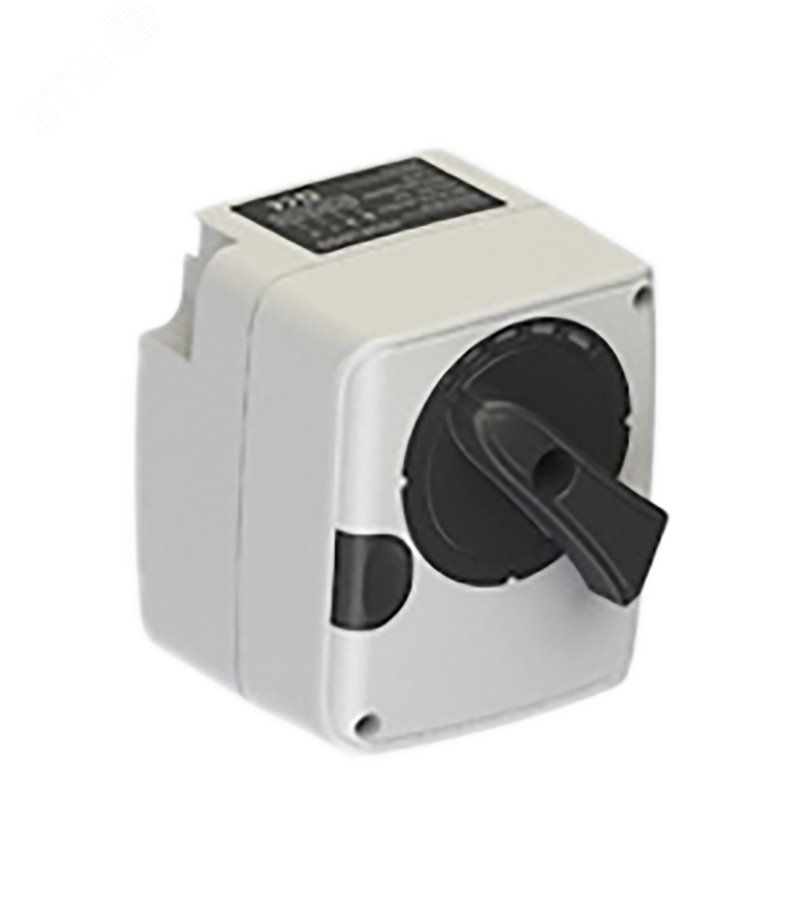

Привод поворотный 3-точечный 220В АС (6Нм, 90°, 120 сек) - RGP691

Привод поворотный 3-точечный 220 вольт переменного тока (6 Нм, 90 градусов, 120 секунд) от бренда RGP — это компактный электропривод для автоматического управления поворотными клапанами в системах отопления, вентиляции и кондиционирования. Артикул rgp691 обеспечивает точный угол поворота 90° и работает с 3-точечным управлением, что делает его надёжным решением для промышленных и коммерческих HVAC-систем.

Назначение и область применения

Привод поворотный 3-точечный 220 вольт переменного тока (6 Нм, 90 градусов, 120 секунд) предназначен для автоматизации работы двух- и трёхходовых поворотных смесительных клапанов. Он используется там, где требуется регулирование потока теплоносителя или хладагента: в системах центрального отопления, теплоснабжения зданий, воздухообмена и кондиционирования. Подходит для установки на клапаны, требующие точного поворота на 90 градусов и момента до 6 Н·м.

Технические характеристики

• Тип питания: AC 220 В, 50 Гц — подключается напрямую к сети без необходимости внешнего преобразователя;
• Крутящий момент: 6 Н·м — достаточен для большинства стандартных поворотных клапанов;
• Угол поворота: 90° — оптимальный для шаровых и поворотных клапанов;
• Время полного хода: 120 секунд (открытие и закрытие) — медленная работа снижает гидравлический удар;
• Тип сигнала управления: 3-точечный (ON/OFF) — сигналы 24 В или 220 В, совместим с большинством терморегуляторов и контроллеров;
• Количество контактов: 5 — три для управления (открыть, закрыть, общий), два для положения (концевые выключатели);
• Степень защиты: IP42 — защищён от капель воды и предметов более 1 мм, не подходит для влажных или уличных условий;
• Ручной режим: есть — позволяет повернуть вал вручную через рукоятку при отключении питания.

Совместимость и монтаж

Привод rgp691 монтируется на поворотные клапаны по стандарту Euromix. Для установки на клапаны производителей ESBE, IVAR, LK, Danfoss, Paw и аналогичные модели требуются отдельно приобретаемые адаптеры — они не входят в комплект. Посадочный фланец имеет стандартизированную форму, соответствующую Европейским нормам. Установка выполняется болтами, предварительно совмещаются метки на приводе и корпусе клапана. Обязательно проверьте соответствие посадочного диаметра и типа шлица перед монтажом.

Безопасность и стандарты

Привод поворотный 3-точечный 220 вольт переменного тока (6 Нм, 90 градусов, 120 секунд) соответствует требованиям безопасности для внутренней установки в помещениях. Защита IP42 исключает использование в условиях повышенной влажности, пыли или на улице. Не предназначен для взрывоопасных сред. Работает в температурном диапазоне, указанном производителем — уточняйте в паспорте устройства.

Преимущества

• Простой 3-точечный контроль — не нужен сложный PID-регулятор, достаточно обычного термостата;
• Медленный ход на 120 секунд — минимизирует гидроудары в трубопроводах;
• Ручной привод — возможность обслуживания без доступа к электросети;
• Широкая совместимость — адаптеры позволяют использовать привод с популярными европейскими клапанами;
• Напряжение 220 В — удобство подключения в существующих сетях без дополнительных блоков питания.

Ограничения применения

• Не подходит для постоянного пропорционального управления — только ON/OFF (3-точечный сигнал);
• Защита IP42 не допускает установку в сырых помещениях, на улице или рядом с источниками брызг;
• Максимальный момент 6 Н·м — не годится для крупных клапанов (>DN80) или высокого давления;
• Требуется отдельно купить адаптеры — не все типы клапанов поддерживаются без них;
• Запрещено применять с импульсными или частотными сигналами — возможны отказы в работе.

Примеры использования

• Автоматическое регулирование температуры в радиаторных контурах системы отопления;
• Переключение между горячим и холодным потоком в смесительных узлах воздушных нагревателей;
• Управление трехходовым клапаном в системе кондиционирования с рециркуляцией;
• Контроль расхода теплоносителя в малых котельных и распределительных пунктах.

Практические советы

• Перед монтажом проверьте направление вращения — при неверной полярности привод будет открывать вместо закрывания;
• Используйте только оригинальные адаптеры RGP — несовместимые детали могут повредить зубчатый механизм;
• При длительной работе в режиме ON/OFF следите за перегревом — привод рассчитан на циклическую нагрузку, не на постоянное включение;
• Обеспечьте свободный доступ к рукоятке — она нужна для аварийного ручного управления;
• Подключайте провода согласно схеме в паспорте — неправильное соединение концевых выключателей вызывает сбои в работе.
