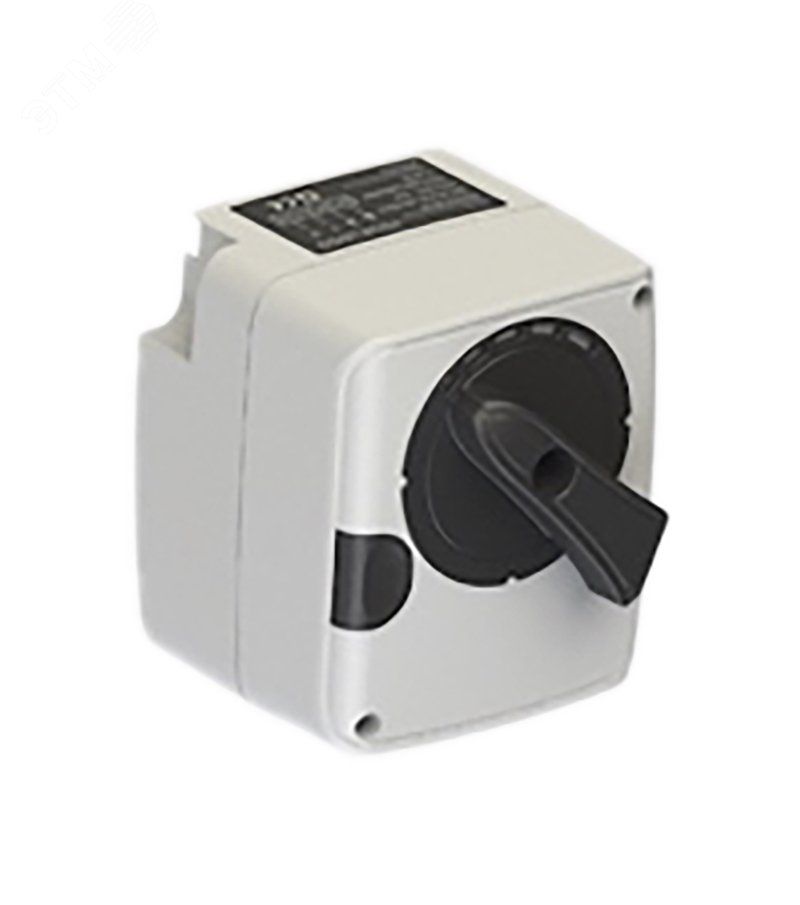

Привод поворотный пропорциональный 24В (0-10В, 6Нм, 90°,60/120сек) - RGP659

Привод поворотный пропорциональный 24 вольт (0-10 вольт, 6 ньютон-метр, 90 градусов, 60/120 секунд) от бренда RGP - это компактный электропривод для точного регулирования положения поворотных клапанов в системах отопления, вентиляции и кондиционирования. Артикул rgp659 обеспечивает управление по аналоговому сигналу 0–10 В и рассчитан на работу с клапанами с крутящим моментом до 6 Нм.

Назначение и область применения

Привод поворотный пропорциональный 24 вольт (0-10 вольт, 6 ньютон-метр, 90 градусов, 60/120 секунд) предназначен для автоматического управления двух- и трёхходовыми поворотными смесительными клапанами. Он используется в системах теплоснабжения, HVAC и центральных системах контроля температуры, где требуется плавная регулировка потока теплоносителя. Подходит для установки на клапаны с углом поворота 90° и моментом нагрузки до 6 Нм.

Технические характеристики

• Крутящий момент: 6 Нм - достаточен для большинства стандартных поворотных клапанов в жилых и коммерческих системах
• Питание: AC 24 В / DC 24 В - совместим с низковольтными источниками, безопаснее высокого напряжения
• Управление: входной сигнал 0(2)–10 В - позволяет точно задавать угол поворота пропорционально значению сигнала
• Выходной сигнал: 0–10 В - передаёт текущую позицию клапана в систему управления (например, для обратной связи)
• Время хода: 60 или 120 секунд - можно выбрать скорость движения через переключатель на корпусе
• Угол поворота: 90° - соответствует стандартному ходу поворотных клапанов
• Степень защиты: IP42 - защищён от твердых частиц больше 1 мм и капель воды, не подходит для влажных или уличных условий
• Количество контактов: 4 - для питания, входного сигнала, выходного сигнала и заземления

Совместимость и монтаж

Привод rgp659 монтируется на поворотные клапаны по стандарту Euromix. Для установки требуются отдельно приобретаемые адаптеры - они обеспечивают совместимость с клапанами брендов ESBE, IVAR, LK, Danfoss, Paw и другими. На корпусе предусмотрен ручной рычаг для принудительного перемещения клапана при отключении питания. Установка выполняется в вертикальном или горизонтальном положении, но избегайте направления вала вверх - возможен сбор конденсата.

Безопасность и стандарты

Привод поворотный пропорциональный 24 вольт (0-10 вольт, 6 ньютон-метр, 90 градусов, 60/120 секунд) соответствует требованиям безопасности для оборудования класса II (двойная изоляция). IP42 не допускает воздействия струй воды или пылевой среды - не используйте в помещениях с повышенной влажностью, паром или пылью. Работает в температурном диапазоне +5…+55 C (не указано явно, но типично для серий RGP).

Преимущества

• Поддержка пропорционального управления - более точная регулировка, чем дискретные сигналы
• Обратный сигнал 0–10 В - позволяет интегрировать привод в системы АСУ ТП без внешних датчиков
• Выбор скорости хода (60/120 с) - оптимизация под требования системы (быстрый ответ vs. плавность)
• Ручной режим - возможность обслуживания без доступа к контроллеру
• Малые габариты - удобен для установки в ограниченных пространствах

Ограничения применения

• Не применяйте в условиях с уровнем защиты выше IP42 - не выдерживает влагу, пар, пыль
• Не работает с импульсными или цифровыми сигналами (Modbus, PWM, 0–1 В)
• Не предназначен для постоянной работы в режиме «закрыто» или «открыто» - проектируйте систему так, чтобы привод часто менял положение
• Требуется внешний источник 24 В - не имеет встроенного преобразователя
• Адаптеры для клапанов - не входят в комплект, необходимо проверить совместимость заранее

Примеры использования

• Регулировка температуры в радиаторных контурах систем отопления
• Смесители горячей и холодной воды в системах ГВС
• Управление воздушными заслонками в воздуховодах VAV
• Автоматическое распределение теплоносителя между зонами в многоконтурных системах

Практические советы

• Перед монтажом проверьте крутящий момент клапана - превышение 6 Нм вызовет перегрузку и отказ привода
• Используйте экранированный кабель для сигнальных проводов (0–10 В) - снижает помехи от силовой сети
• Настройте время хода 120 с для систем с большой инерцией, 60 с - для быстрых реакций
• При использовании с PLC убедитесь, что выходной сигнал 0–10 В подключен к аналоговому входу контроллера
• Запрещено использовать привод в качестве замены механического привода - он не предназначен для частых ручных операций
