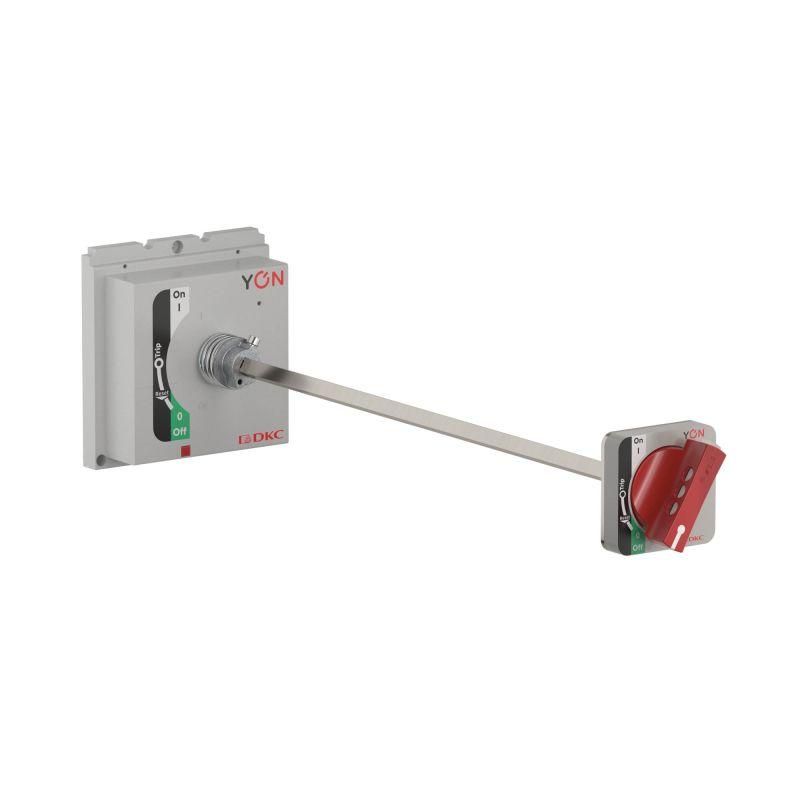

Привод ручной дистанционный YON MD400...630 | TFH-MD630 DKC ДКС

Привод ручной дистанционный MD400…630 от DKC позволяет управлять автоматическим выключателем, расположенным внутри щита, через переднюю панель - без необходимости открывать дверцу. Этот привод совместим с выключателями в литом корпусе MCCB и обеспечивает безопасную работу за счёт механической блокировки.

Назначение и область применения

Привод ручной дистанционный MD400…630 предназначен для удалённого управления трёхполюсным автоматическим выключателем из внешней части распределительного щита. Он используется там, где требуется частый доступ к коммутационному устройству, но открытые дверцы щита недопустимы из соображений безопасности или нормативов. Подходит для промышленных щитов на заводах, в цехах, на объектах ЖКХ и энергетики.

Технические характеристики

• Тип привода: ручной - управление выполняется физическим поворотом рукоятки;
• Номинальный ток: 630 А - поддерживает нагрузки до этого значения;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях до этой величины;
• Количество полюсов: 3 - совместим с трёхфазными системами;
• Степень защиты IP40 - защита от твёрдых предметов более 1 мм, но не от воды и пыли;
• Способ монтажа: частично интегрируемый - часть механизма встраивается в дверцу щита, часть остаётся снаружи;
• Функция блокировки: предотвращает открытие дверцы, когда выключатель в положении «вкл» или «аварийное отключение».

Совместимость и монтаж

Привод MD400…630 совместим с автоматическими выключателями серии MCCB от DKC. Для установки необходимо проверить соответствие габаритов и посадочного места на дверце щита. Монтаж требует сверления отверстий под ось привода и фиксацию крепёжными элементами. Убедитесь, что толщина дверцы соответствует требованиям производителя - слишком тонкая или толстая панель может помешать правильной работе блокировки. Привод не требует внешнего питания - полностью механический.

Безопасность и стандарты

Механическая блокировка дверцы соответствует принципам электробезопасности, исключающим случайное открытие щита при включённом оборудовании. Соответствует требованиям IEC 60947-2 для выключателей в литом корпусе. IP40 обеспечивает защиту от контакта с инструментами и крупными частицами, но не защищает от брызг, влаги или пыли - не применяйте в сырых или запылённых средах без дополнительной защиты.

Преимущества

• Устраняет необходимость открывать дверцу щита для операций включения/выключения - снижает риск поражения током;
• Автоматическая блокировка дверцы предотвращает доступ к токоведущим частям при включённом состоянии;
• Не требует электроэнергии - работает всегда, даже при отключении сети;
• Интегрируется в существующую конструкцию щита без замены основного аппарата;
• Простой в обслуживании - нет электронных компонентов, которые могут выйти из строя.

Ограничения применения

• Не подходит для помещений с высокой влажностью, пылью или агрессивной средой - IP40 недостаточен;
• Не совместим с одно- или четырёхполюсными выключателями - только с трёхполюсными;
• Не предназначена для частого дистанцированного управления (например, по сигналу с пульта) - только ручное воздействие;
• Требует точного соблюдения габаритов дверцы щита - не универсальный вариант для всех типов шкафов.

Примеры использования

• Промышленный щит на конвейере - персонал включает/выключает питание станка через переднюю панель без вскрытия;
• Щитовая камера в жилом доме - обслуживающий персонал проводит отключение без доступа внутрь;
• Электроустановка в цеху с ограниченным доступом - блокировка предотвращает несанкционированное вмешательство.

Практические советы

• Перед установкой проверьте, чтобы рукоятка привода MD400…630 свободно поворачивалась - не должно быть зажимов или трения;
• Убедитесь, что механизм блокировки правильно сцепляется с язычком автомата - тестируйте после монтажа;
• Обозначьте рукоятку надписью «ВЫКЛ./ВКЛ.» - это ускорит действия персонала и снизит вероятность ошибки;
• Не используйте привод с выключателями других серий - даже если они имеют аналогичный ток, форма крепления может отличаться;
• При замене старого привода сохраните оригинальные крепёжные отверстия - новые отверстия могут нарушить целостность дверцы.
