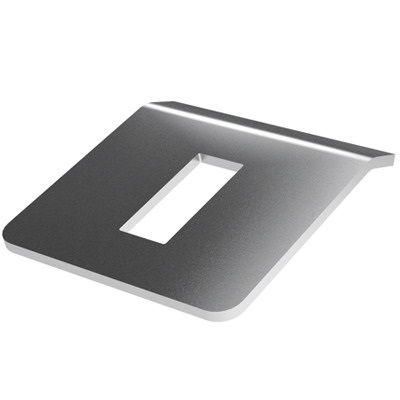

Прижим кабельного лотка DKC (ДКС) артикул lp1000r - элемент крепления для фиксации лестничных лотков L5 Combitech к консолям и подвесам. Продукт создан для надежной и быстрой сборки кабельных трасс в промышленных условиях.

Назначение и область применения

Прижим кабельного лотка используется исключительно в комплекте с лестничными лотками серии L5 Combitech. Его задача - плотно прижать лоток к опорным элементам: консолям, подвескам или кронштейнам. Это предотвращает смещение и раскачивание лотка во время монтажа и последующей эксплуатации. Подходит для установки на объектах с высокой вибрацией, например, на заводах, в энергообъектах, транспортных узлах и производственных зонах с постоянной нагрузкой на кабельные системы.

Технические характеристики

• Тип изделия: прижим
• Материал: сталь
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира
• Цвет: светло-серый
• Климатическое исполнение: УХЛ2 - предназначено для работы при температуре от −40 C до +40 C и повышенной влажности
• Совместимо с крепежом: гайка М6 с насечкой и винт М6×20

Совместимость и монтаж

Прижим кабельного лотка lp1000r совместим только с лотками серии L5 Combitech. Для установки требуется предварительно просверлить отверстие в консоли или подвесе под винт М6. Прижим устанавливается сверху на лоток, после чего через него продевается винт и затягивается гайкой с насечкой. Насечка на гайке препятствует самопроизвольному ослаблению соединения. Монтаж выполняется обычным ключом на 10 мм. Не требует специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Климатическое исполнение УХЛ2 позволяет использовать прижим в помещениях с контролируемым микроклиматом и на открытых площадках в умеренном климате. Защитное покрытие выполнено по ГОСТ 9.306, что гарантирует долговечность даже в агрессивных средах.

Преимущества

• Высокая прочность за счет стального корпуса и точной формы, обеспечивающей равномерное распределение нагрузки
• Долговечная оцинковка по методу Сендзимира - более равномерный и адгезионно-stable слой цинка по сравнению с холодным цинкованием
• Не требует дополнительной антикоррозийной обработки при монтаже
• Светло-серый цвет легко сочетается с другими элементами системы L5 Combitech
• Закрепление одним винтом снижает время монтажа на 30–40% по сравнению с альтернативными решениями

Ограничения применения

• Не предназначен для использования вне системы L5 Combitech - несовместим с лотками других серий и брендов
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или морской воды - даже оцинковка имеет предел устойчивости
• Не следует использовать в качестве основного несущего элемента - прижим лишь фиксирует лоток, он не воспринимает вес всей кабельной системы
• При использовании в условиях ниже −40 C возможна хрупкость стали - проверьте условия эксплуатации согласно классу УХЛ2

Примеры использования

• Фиксация лотков на металлических подвесах в цехах металлургических заводов
• Крепление кабельных трасс к потолочным балкам в распределительных пунктах
• Установка на вертикальных участках трасс в подземных коммуникациях
• Монтаж на консолях вблизи технологического оборудования с вибрацией

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия в консоли соответствует наружному диаметру винта М6 - допуск +-0,1 мм
• Затягивайте винт до легкого сопротивления - перегрузка может деформировать прижим
• При работе в сыром помещении используйте герметик на резьбе винта для защиты от конденсата
• При замене повреждённых прижимов - всегда заменяйте и гайку с насечкой, так как она одноразовая
• Храните запасные прижимы в сухом месте - хотя они оцинкованы, длительный контакт с влагой может вызвать белые пятна (цветение цинка)
