Профиль BPF, для консолей быстрой фиксации BBF, L1000, толщ.2,5 мм | BPF2910 DKC ДКС

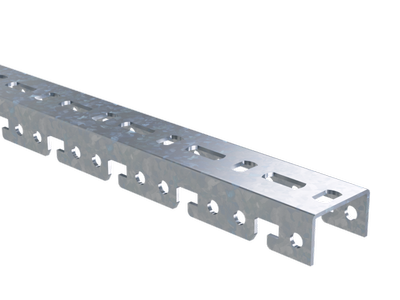

Профиль BPF для консолей быстрой фиксации BBF, L1000, толщина 2,5 мм - это U-образный элемент из оцинкованной стали, предназначенный для надёжного крепления консолей BBF на стенах и вертикальных поверхностях. Профиль BPF совместим с креплениями BSV-29 и BSF-29, обеспечивая быстрый и жёсткий монтаж в системах DKC (ДКС) серии B5 Combitech.

Назначение и область применения

Профиль BPF для консолей быстрой фиксации BBF, L1000, толщина 2,5 мм используется для установки консолей BBF в промышленных и технологических системах. Он служит базовым направляющим элементом, к которому крепятся несущие консоли через специальные захватывающие механизмы. Подходит для монтажа оборудования на стенах: шкафов управления, распределительных щитов, пультов, станков, конвейерных линий и других устройств, требующих частой перестановки или модульной сборки.

Технические характеристики

• Тип профиля: U-образный (П-образный)
• Длина: 1000 мм
• Толщина материала: 2,5 мм
• Материал: сталь с оцинкованным покрытием (непрерывное холодное цинкование)
• Цвет: серый
• Ширина слота: 27 мм - оптимальна для зацепления креплений BSV-29 и BSF-29
• Перфорация: с трёх сторон - позволяет гибко регулировать положение креплений и устанавливать профиль в любом направлении
• Зубья: наличие - обеспечивают фиксацию креплений без проскальзывания
• Возможность отламывания: да - можно отрезать до нужной длины без инструментов, сохраняя целостность слотов
• Огнестойкость: да - соответствует требованиям пожарной безопасности в промышленных условиях

Совместимость и монтаж

Профиль BPF для консолей быстрой фиксации BBF, L1000, толщина 2,5 мм работает исключительно с креплениями серии BSV-29 и BSF-29. Эти крепления вставляются в слот шириной 27 мм и фиксируются за счёт зубцов профиля. Монтаж осуществляется на стену с помощью анкеров, дюбелей или сварки - в зависимости от типа основания. Благодаря перфорации с трёх сторон, профиль можно закрепить как горизонтально, так и вертикально. Отламываемая длина позволяет легко адаптировать профиль под конкретную зону установки без резки.

Безопасность и стандарты

Профиль BPF для консолей быстрой фиксации BBF, L1000, толщина 2,5 мм имеет заявленную огнестойкость, что делает его подходящим для использования в помещениях с повышенными требованиями к пожарной безопасности. Оцинкованное покрытие защищает от коррозии в средах с высокой влажностью и химическими воздействиями. Соответствие стандартам DIN EN ISO 1461 для оцинкования подтверждает долговечность покрытия.

Преимущества

• Ускоренная сборка: консоли BBF фиксируются за секунды без болтов и гаек
• Гибкость расположения: перфорация с трёх сторон позволяет менять ориентацию профиля и шаг креплений
• Легкая настройка длины: возможность отламывания снижает время подготовки и отходы материалов
• Высокая механическая прочность: толщина 2,5 мм обеспечивает устойчивость к нагрузкам даже при длительной эксплуатации
• Интеграция в систему: полностью совместим с комплектующими DKC серии B5 Combitech

Ограничения применения

• Не предназначен для наружного монтажа без дополнительной защиты - оцинковка устойчива, но не рассчитана на постоянное воздействие осадков и УФ-лучей
• Работает только с креплениями BSV-29/BSF-29 - другие типы крепежа несовместимы
• Отламывание допустимо только вдоль всей длины профиля - нельзя отламывать участки между слотами
• Не рекомендован для применения в агрессивных химических средах (например, кислоты, щёлочи) - оцинковка может разрушаться

Примеры использования

• Крепление панелей управления на стене в цехе с частой заменой оборудования
• Монтаж распределительных щитов в подстанциях с возможностью последующего перемещения
• Сборка конвейерных линий с модульным креплением приводов и датчиков
• Установка стоек для кабельных каналов в серверных комнатах

Практические советы

• Перед монтажом проверьте, чтобы слоты профиля были чистыми - грязь или деформации могут помешать фиксации креплений
• При отламывании используйте плоскогубцы - отломите лишнюю часть ровно по метке, чтобы не повредить соседние слоты
• Для максимальной жёсткости крепите профиль минимум в двух точках, особенно при длинных участках (>800 мм)
• Учитывайте посадочный диаметр креплений BSV-29 - он рассчитан именно под 27-миллиметровые слоты профиля BPF
• Если требуется более длинный ряд - соединяйте несколько профилей BPF для консолей быстрой фиксации BBF, L1000, толщина 2,5 мм встык, выравнивая слоты
