Профиль горизонтальный 50x600 ПГ-02 | 31202DEK DEKraft APC

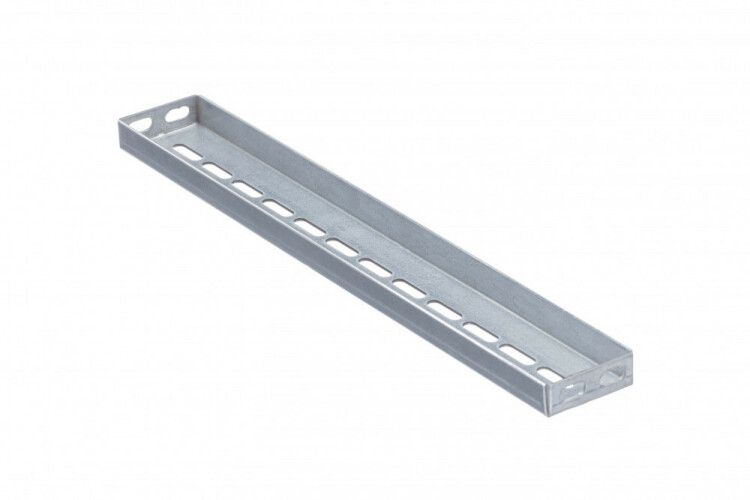

Профиль горизонтальный 50x600 ПГ-02 от DEKraft - металлический элемент каркаса для сборки распределительных шкафов серии КВРУ ЦС. Этот профиль обеспечивает жесткую фиксацию и выравнивание модульных секций, участвуя в формировании прочной структуры шкафа. Артикул 31202dek соответствует стандартному исполнению для серийного производства.

Назначение и область применения

Профиль ПГ-02 используется для сборки вертикальных шкафов и стоек распределительных устройств, таких как КВРУ ЦС от DEKraft. Он служит основой для крепления боковых стенок, перегородок и оборудования внутри шкафа. Применяется там, где требуется надежная механическая база: в промышленных щитовых, автоматизации производственных линий, энергообъектах и системах управления.

Технические характеристики

• Размеры: 50 мм (высота) × 600 мм (длина)
• Материал: сталь - обеспечивает высокую прочность и долговечность
• Поверхность: порошковое покрытие - защищает от коррозии, устойчиво к механическим воздействиям
• Тип крепления: винтовое - позволяет собирать и разбирать конструкцию без сварки
• Исполнение: метрическое - совместимо с стандартными крепежными элементами М4–М8
• Гарантия: 36 месяцев

Совместимость и монтаж

Профиль ПГ-02 предназначен исключительно для комплектации шкафов серии КВРУ ЦС от DEKraft. Устанавливается в качестве горизонтального элемента каркаса между вертикальными стойками. Соединяется с другими профилями и рамами с помощью болтов через предварительно просверленные отверстия. Для правильной сборки необходимо использовать болты с шагом резьбы, соответствующим метрической системе. Посадочные места рассчитаны под стандартные крепежи - не требуют доработки.

Безопасность и стандарты

Профиль изготовлен в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в промышленном электрооборудовании. Порошковое покрытие соответствует нормам для внутреннего использования в помещениях класса IP54 и выше. Сертификаты соответствия предоставляются производителем DEKraft для всей серии КВРУ ЦС.

Преимущества

• Высокая жесткость стальной конструкции снижает риск деформаций при нагрузке
• Порошковое покрытие не требует обслуживания и сохраняет внешний вид при длительной эксплуатации
• Винтовое крепление ускоряет сборку и позволяет проводить ремонт без демонтажа всего шкафа
• Стандартные габариты обеспечивают взаимозаменяемость с аналогичными элементами других профилей серии

Ограничения применения

• Не предназначена для наружной установки - порошковое покрытие не гарантирует защиту от атмосферных осадков и УФ-излучения
• Не рекомендуется использовать вне системы КВРУ ЦС - форма и отверстия оптимизированы только под эту серию
• Не поддерживает сварку - нагрев может повредить покрытие и изменить геометрию профиля
• Не является несущим элементом для тяжелых силовых компонентов - вес оборудования должен передаваться через основную раму

Примеры использования

• Сборка шкафа КВРУ ЦС с двумя рядами автоматических выключателей и частотных преобразователей
• Обустройство контрольной станции на конвейере с использованием двух профилей ПГ-02 для усиления нижней части корпуса
• Монтаж распределительного щита в цеху с повышенной запыленностью - порошковое покрытие препятствует накоплению грязи

Практические советы

• Перед монтажом проверьте соответствие длины профиля 600 мм расстоянию между вертикальными стойками - допуск +-1 мм
• Используйте антивибрационные шайбы при затяжке болтов, чтобы избежать ослабления креплений при работе оборудования
• При сборке “спина к спине” убедитесь, что профили ПГ-02 установлены параллельно - иначе возникнет перекос каркаса
• Запасайтесь дополнительным крепежом - в комплект поставки профиль ПГ-02 входит без болтов
• Артикул 31202dek - единственный вариант этого профиля в линейке DEKraft; другие размеры требуют замены модели
