Профиль монтажный уголок 40х56 L2000 сталь 2мм ГМУ.40.56.2000.2.2 оцинк. СОЭМИ Н0112535551

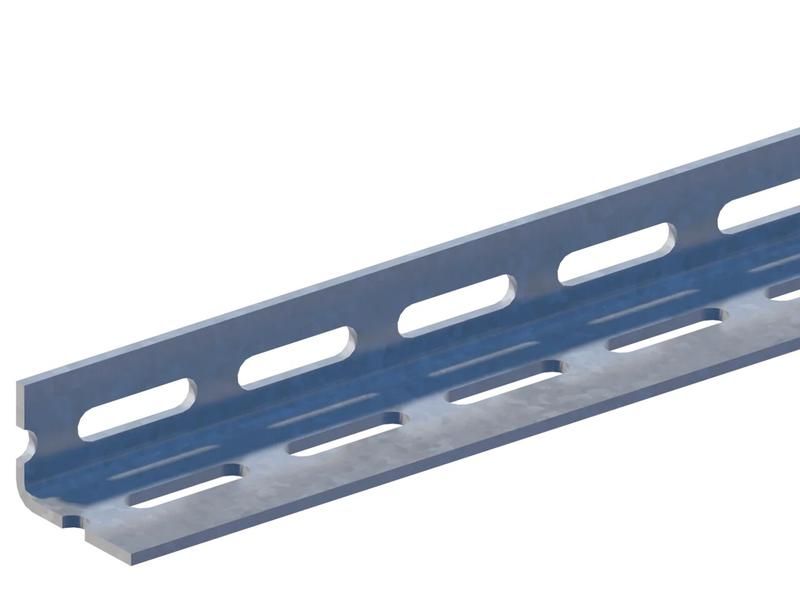

Профиль монтажный уголок ГМУ.40.56.2000.2.2 УТ2,5 - это перфорированный стальной уголок с холодным цинкованием, предназначенный для сборки жестких конструкций при электромонтаже. Подходит для фиксации кабельных лотков, коробов и других элементов трасс на стенках, потолках и опорах. Бренд СОЭМИ выпускает этот продукт в соответствии с техническими условиями, обеспечивая точную геометрию и долговечность даже в условиях повышенной влажности.

Назначение и область применения

Профиль монтажный уголок ГМУ.40.56.2000.2.2 УТ2,5 используется для создания несущих рам и поддерживающих конструкций при прокладке кабельных трасс. Его применяют для крепления кабельных лотков, каналов, трубопроводов и оборудования на вертикальных и горизонтальных поверхностях. Особенно эффективен в помещениях с высокой влажностью, на производствах, в распределительных пунктах, на объектах ЖКХ и промышленных площадках.

Технические характеристики

• Габариты: ширина полки 40 мм, высота полки 56 мм, длина 2000 мм
• Толщина металла: 2 мм - обеспечивает достаточную жесткость при нагрузках до среднего уровня
• Материал: углеродистая сталь, оцинкованная методом Сендзимира
• Покрытие: холодное цинкование - защищает от коррозии без термической деформации
• Исполнение: перфорированное - отверстия позволяют легко крепить болтами, саморезами или хомутами
• Цвет: серый - характерный цвет оцинкованного покрытия
• Климатическое исполнение: УТ2,5 - рассчитан на работу при температуре от −40C до +40C и влажности до 98%
• Стандарт: ТУ 3449-018-05774835-2007 / ТУ 25.11.23-029-05774835-2022

Совместимость и монтаж

Профиль монтажный уголок ГМУ.40.56.2000.2.2 УТ2,5 совместим со всеми типами болтовых креплений M6–M8. Перфорация выполнена с шагом, соответствующим стандартному шагу крепежа для кабельных систем. Для установки используются обычные болты, гайки и шайбы - никаких специализированных компонентов не требуется. Уголок можно резать болгаркой или ножницами по металлу без потери прочностных характеристик. После резки рекомендуется обработать кромки антикоррозийным составом.

Безопасность и стандарты

Профиль монтажный уголок ГМУ.40.56.2000.2.2 УТ2,5 произведен в соответствии с требованиями ТУ 3449-018-05774835-2007 и ТУ 25.11.23-029-05774835-2022. Цинковое покрытие соответствует нормам по устойчивости к коррозии в условиях повышенной влажности. Климатическое исполнение УТ2,5 гарантирует надежную работу в закрытых помещениях с возможными колебаниями температуры и влажности. Напряжение и ток через материал не передаются - он является исключительно механическим крепежным элементом.

Преимущества

• Высокая устойчивость к коррозии благодаря равномерному слою цинка методом Сендзимира
• Жесткая конструкция позволяет выдерживать вес кабельных лотков с проводами без прогиба
• Перфорация снижает время монтажа - не требует сверления дополнительных отверстий
• Стандартные размеры обеспечивают совместимость с большинством готовых решений для кабельных трасс
• Не требует окраски или дополнительной защиты после монтажа

Ограничения применения

• Не предназначен для работы в условиях постоянного контакта с открытой водой или агрессивными химикатами
• Не следует использовать как несущую конструкцию для тяжелого оборудования массой более 100 кг на один метр длины
• При использовании в местах с частыми вибрациями необходимо применять дополнительные контргайки или виброизоляционные прокладки
• Запрещено нагревать выше 150 C - возможно повреждение цинкового покрытия

Примеры использования

• Фиксация кабельных лотков на стенах в серверных комнатах
• Подвеска коробов для силовых кабелей в цехах с конвейерными линиями
• Сборка стоек для распределительных щитов и автоматических шкафов
• Крепление трубопроводов и воздуховодов в системах вентиляции рядом с электрощитами

Практические советы

• При заказе нескольких единиц проверьте соответствие длин - все уголки должны иметь одинаковый размер для ровной сборки
• Для удобства монтажа используйте предварительно нарезанные отрезки длиной 1000 мм - они легче транспортировать и монтировать в труднодоступных зонах
• Учитывайте посадочные размеры: внутренний угол 90°, внешние размеры 40×56 мм - выбирайте крепеж с учетом этих значений
• При работе в сырых помещениях дополнительно обработайте места реза антиржавеющей эмалью
• Профиль монтажный уголок ГМУ.40.56.2000.2.2 УТ2,5 хорошо сочетается с другими элементами системы от бренда СОЭМИ - например, с кронштейнами и переходниками того же типа
