Профиль перфорированный П-образный 3000-1,5 HDZ | CLM50D-PPP-300-15-HDZ IEK

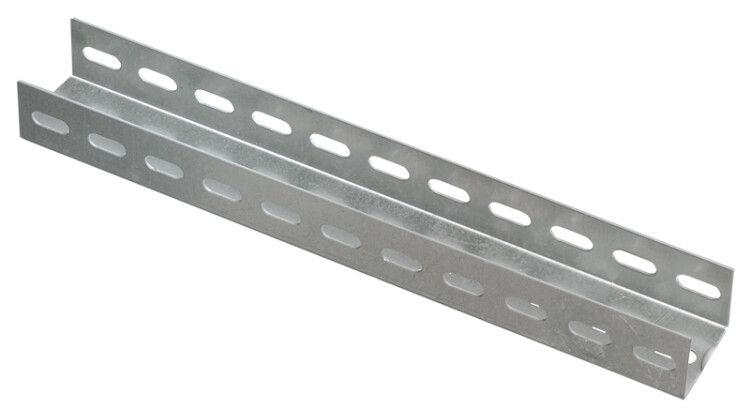

Профиль перфорированный П-образный 3000-1,5мм HDZ от IEK - это прочная металлическая опора с перфорацией для крепления труб, кабельных трасс и оборудования в условиях высокой влажности или на улице. Благодаря горячему цинкованию и U-образной форме он обеспечивает долгую службу даже в агрессивной среде.

Назначение и область применения

Профиль перфорированный П-образный 3000-1,5мм HDZ используется для монтажа кабеленесущих систем, трубопроводов отопления, вентиляции и кондиционирования. Подходит как для внутренних помещений, так и для открытых участков - например, на фасадах зданий, в подвалах, котельных или промышленных цехах. Является базовым элементом в комплектах IEK GROUP для создания жестких и надежных несущих конструкций.

Технические характеристики

• Тип изделия: Перфопрофиль
• Форма: U-профиль (П-образный)
• Длина: 3000 мм
• Толщина стенки: 1,5 мм
• Ширина слота: 53 мм - позволяет использовать стандартные хомуты и крепежи с шагом до 50 мм
• Тип перфорации: Отверстия по трем сторонам - обеспечивают гибкость крепления сверху, снизу и с боков
• Покрытие: Горячий цинк - защищает от коррозии, особенно важен во влажной среде
• Срок службы: До 20 лет при соблюдении условий эксплуатации
• Класс коррозионной стойкости: 6 (по ГОСТ Р 52868) - соответствует требованиям для внешней установки и агрессивных сред

Совместимость и монтаж

Профиль перфорированный П-образный 3000-1,5мм HDZ совместим со всеми типами болтового крепежа, используемого в системах IEK: хомутами, кронштейнами, шпильками и анкерными болтами. Установка выполняется с помощью болтов, которые проходят через перфорацию - не требуют предварительного сверления. Для монтажа на бетон или кирпич рекомендуется применять анкерные болты M8–M10. По ширине слота 53 мм легко подбираются стандартные крепежные элементы. Профиль можно резать болгаркой или ножницами по металлу - после резки кромки следует обработать против коррозии.

Безопасность и стандарты

Профиль перфорированный П-образный 3000-1,5мм HDZ соответствует ГОСТ Р 52868 по классу коррозионной стойкости 6. Это гарантирует безопасную работу в условиях повышенной влажности, а также соответствие нормам для промышленных объектов. Материал - углеродистая сталь - не выделяет токсичных веществ, что допускает использование в жилых и общественных зонах.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм
• Устойчивость к коррозии - покрытие горячим цинком сохраняет целостность даже при повреждении поверхности
• Трехсторонняя перфорация - удобство расположения креплений в любом направлении
• Долгий срок службы - до 20 лет без замены
• Совместимость с продукцией IEK - возможность сборки единой системы без адаптеров

Ограничения применения

Не предназначена для использования в контакте с агрессивными химикатами (например, кислотами, щелочами, растворителями). Не рекомендуется применять в местах постоянного воздействия солевых брызг (морской берег) без дополнительной защиты. Нагрузка на один профиль должна рассчитываться исходя из веса смонтированного оборудования - максимальная нагрузка зависит от количества точек крепления и типа крепежа. Прямой контакт с открытым огнем недопустим - материал теряет прочность выше 400 C.

Примеры использования

• Крепление воздуховодов в HVAC-системах торгового центра
• Подвеска силовых кабелей в производственном корпусе
• Монтаж труб отопления в подвале многоэтажного дома
• Фиксация кабельных лотков на фасаде офисного здания
• Сборка несущих рам для распределительных щитов в сырых помещениях

Практические советы

• При монтаже на вертикальные поверхности используйте минимум три точки крепления на каждый 3-метровый профиль - это снижает прогиб
• Проверьте посадочный диаметр крепежа перед закупкой - стандартные болты M8 подходят лучше всего
• Если режете профиль - обязательно обработайте срез антикоррозийным спреем или краской
• Для длинных линий (более 6 м) делайте компенсационные переходы - металл расширяется при температурных колебаниях
• Профиль перфорированный П-образный 3000-1,5мм HDZ от IEK хорошо сочетается с другими элементами серии HDZ - выбирайте всю систему из одного семейства для гарантированной совместимости
