Профиль перфорированный П-образный 700-1,5 | CLM50D-PPP-070-15 IEK

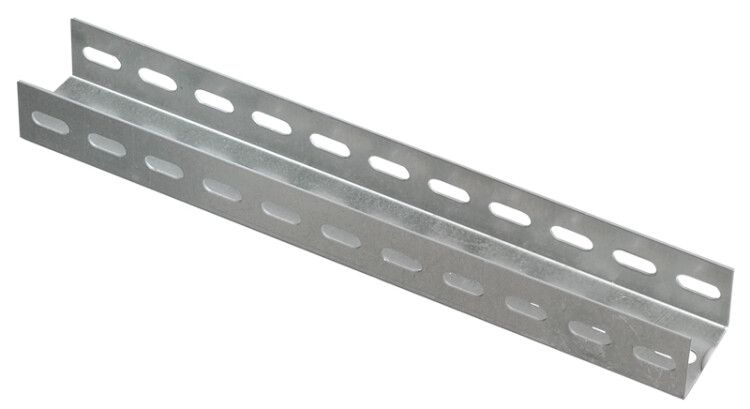

Профиль перфорированный П-образный 700-1,5мм от IEK - металлический несущий элемент с перфорацией для фиксации кабельных трасс, трубопроводов и оборудования. Благодаря оцинкованному покрытию и прочной U-форме, этот профиль надёжно служит в системах вентиляции, отопления и кабельного монтажа, особенно там, где важна долговечность и возможность гибкой настройки.

Назначение и область применения

Профиль перфорированный П-образный 700-1,5мм используется как базовый крепёжный элемент для сборки кабеленесущих систем, воздуховодов, трубопроводов отопления и кондиционирования. Подходит для установки на стены, потолки и в нишах. Применяется в офисах, производственных цехах, жилых зданиях и коммерческих объектах с контролируемым микроклиматом. Является частью стандартизированной системы монтажных компонентов IEK GROUP.

Технические характеристики

• Тип изделия: Перфопрофиль
• Форма профиля: U-образная (П-образная)
• Толщина стенки: 1,5 мм
• Ширина слота: 53 мм - позволяет использовать стандартные хомуты и крепёж с шагом до 50 мм
• Тип перфорации: Отверстия с трёх сторон - обеспечивают гибкую фиксацию с любого направления
• Материал: Сталь
• Покрытие: Горячее цинкование по методу Сендзимира - равномерный, плотный слой цинка, устойчивый к механическому воздействию
• Срок службы: До 20 лет при соблюдении условий эксплуатации
• Класс коррозионной стойкости: 2 (по ГОСТ Р 52868) - подходит для помещений с нормальной влажностью и умеренным уровнем агрессивности

Совместимость и монтаж

Профиль перфорированный П-образный 700-1,5мм совместим с болтовыми креплениями, хомутами, кронштейнами и другими элементами серии IEK. Установка осуществляется с помощью саморезов, анкеров или дюбелей через предварительно просверленные отверстия в стене/потолке. Крепление к профилю выполняется болтами M6–M8, которые легко проходят через перфорационные отверстия. Для точного расположения используйте шаблоны с шагом 50 мм - соответствуют расстоянию между отверстиями.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 52868. Класс стойкости к коррозии 2 гарантирует безопасную работу в условиях повышенной влажности, например, в котельных, подвальных помещениях и HVAC-камерах. Материал не выделяет токсичных веществ, не поддерживает горение. Соответствует требованиям безопасности для внутренних инженерных систем.

Преимущества

• Универсальная форма U-профиля - можно крепить как вертикально, так и горизонтально
• Трёхсторонняя перфорация - даёт свободу выбора точки крепления без необходимости сверления
• Цинковое покрытие по методу Сендзимира - обеспечивает высокую износостойкость и долгий срок службы даже в средах с колебаниями температуры
• Готовый к использованию - не требует дополнительной обработки перед монтажом
• Совместим с широким спектром крепёжных решений IEK - снижает время сборки и повышает надёжность системы

Ограничения применения

• Не рекомендуется для использования в агрессивных средах: химических производствах, морских портах, бассейнах с постоянным паром и высокой концентрацией солей - здесь требуется более высокий класс коррозионной стойкости (класс 3–4)
• Не предназначена для нагрузок выше 100 кг на метр - при больших весах необходимо усиливать конструкцию дополнительными опорами
• Не следует применять в открытых наружных условиях - отсутствует UV-защита и достаточная герметизация
• Работает только с болтовым креплением; несовместим с защёлкивающимися крепёжными системами без адаптеров

Примеры использования

• Подвеска воздуховодов в системах вентиляции и кондиционирования
• Крепление теплотрасс и трубопроводов отопления в многоэтажных домах
• Монтаж кабельных лотков и каналов в серверных и распределительных щитовых
• Фиксация светильников и электрооборудования на потолках в торговых центрах
• Сборка нестандартных рам и каркасов для оборудования в цехах

Практические советы

• При монтаже на длинные участки (более 2 м) устанавливайте поддерживающие кронштейны каждые 1,5–2 м - это предотвращает прогиб профиля под собственной массой
• Выбирайте болты с плоской головкой и шайбой - они лучше распределяют нагрузку и не деформируют перфорацию
• Проверьте посадочный диаметр крепёжа: отверстия в профиле рассчитаны под M6–M8, использование крупнее может повредить металл
• При работе с несколькими профилями - выравнивайте их по уровню заранее, чтобы избежать перекосов в будущей системе
• Артикул clm50d-ppp-070-15 - сохраните его при закупке запасных частей: он точно указывает на тип, толщину и размер этого профиля IEK
