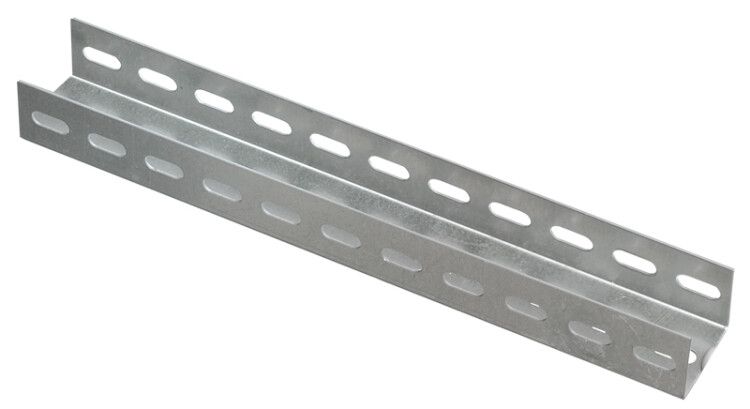

Профиль перфорированный П-образный 600-1,5 HDZ | CLM50D-PPP-060-15-HDZ IEK

Профиль перфорированный П-образный 600-1,5 HDZ от IEK - металлический несущий элемент с перфорацией для фиксации труб, кабельных трасс и оборудования в системах отопления, вентиляции и электроустановках. Горячее цинкование обеспечивает долгую службу даже в агрессивных условиях.

Назначение и область применения

Профиль перфорированный П-образный 600-1,5 HDZ используется для крепления кабеленесущих систем, трубопроводов отопления, вентиляции и кондиционирования. Подходит как для внутренней установки, так и для внешних объектов - например, на фасадах зданий, в подвалах, на чердачных перекрытиях и в производственных помещениях с высокой влажностью.

Технические характеристики

• Форма профиля: U-образная (П-образная)
• Длина: 600 мм
• Толщина стали: 1,5 мм
• Материал: углеродистая сталь
• Покрытие: горячий цинк (HDZ)
• Тип перфорации: отверстия по трем сторонам - двум боковым и нижней
• Ширина слота: 53 мм - позволяет свободно проходить болтам и хомутикам до этого размера
• Тип крепления: болтовое через перфорацию
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Класс коррозионной стойкости: 6 по ГОСТ Р 52868 - соответствует требованиям для сред с высокой влажностью и атмосферным воздействием

Совместимость и монтаж

Профиль перфорированный П-образный 600-1,5 HDZ совместим со всеми типами крепежа IEK GROUP - хомутами, кронштейнами, болтами М6–М10. Перфорация с трех сторон позволяет гибко регулировать положение крепежа по высоте и ширине. Для монтажа используются стандартные болты и гайки, которые легко вставляются в отверстия. Профиль можно резать ножницами по металлу или болгаркой - после резки рекомендуется обработать кромки против коррозии.

Безопасность и стандарты

Произведен в соответствии с ГОСТ Р 52868. Класс стойкости к коррозии 6 гарантирует надежную защиту от ржавчины в условиях повышенной влажности, а также при постоянном контакте с конденсатом или агрессивными средами. Соответствие стандарту делает профиль допустимым для использования в промышленных и коммерческих объектах по нормам безопасности РФ.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и качественной стали
• Устойчивость к коррозии за счет горячего цинкования - покрытие не отслаивается и сохраняет целостность даже при механическом повреждении
• Гибкая система крепления: три стороны перфорации позволяют фиксировать оборудование под любым углом и расстоянием
• Подходит для длительного использования - срок службы 20 лет снижает затраты на замену
• Легко интегрируется в системы IEK GROUP - совпадают размеры и типы крепежа

Ограничения применения

• Не предназначен для нагрузок выше расчетных - максимальная нагрузка зависит от шага крепления и типа крепежа; требуется расчет согласно проекту
• Не следует использовать в средах с постоянным воздействием открытого пламени или температурой свыше +400 C - материал теряет прочность
• Запрещено применять в качестве несущей конструкции для веса более 50 кг/п.м без дополнительных опор - требуются усилители или подвесы
• Не рекомендован для прямого контакта с кислотами, щелочами или солями в жидкой форме - возможна химическая коррозия

Примеры использования

• Крепление воздуховодов систем вентиляции в торговых центрах
• Фиксация тепловых труб в котельных и технических помещениях
• Удерживание силовых кабелей на фасадах зданий
• Монтаж шинопроводов в производственных корпусах с высокой влажностью
• Подвеска светильников и оборудования в парковочных комплексах

Практические советы

• При выборе крепежа учитывайте ширину слота - 53 мм. Болты и хомуты должны иметь головку меньше этого значения, чтобы свободно входить в отверстие
• Рекомендуемый шаг между точками крепления - не более 1,2 метра для равномерного распределения нагрузки
• При монтаже на вертикальных поверхностях используйте два ряда перфорации - один для фиксации профиля к стене, второй - для крепления труб или кабелей
• После резки профиля удалите острые кромки и при необходимости обработайте место среза антикоррозийным спреем
• Для крупных систем используйте несколько профилей П-образных 600-1,5 HDZ от IEK, соединённых в единую линию - это повысит жесткость всей конструкции
