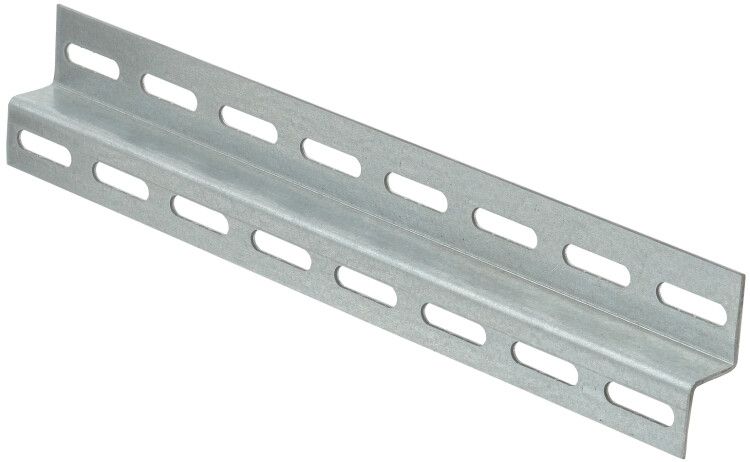

Профиль перфорированный Z-образный К238 2000 УТ1,5 | CLW10-GEM-PZ-238-20-UT15 IEK

Профиль перфорированный Z-образный К238 2000 мм УТ1.5 от IEK - жесткий несущий элемент из оцинкованной стали для надежного крепления кабельных трасс, трубопроводов, щитов и другого оборудования в условиях вибраций и динамических нагрузок. Артикул clw10-gem-pz-238-20-ut15 соответствует серии CLW и рассчитан на долгосрочную эксплуатацию.

Назначение и область применения

Профиль перфорированный Z-образный К238 2000 мм УТ1.5 используется для создания несущих конструкций в промышленных и коммерческих объектах. Подходит для монтажа:

• кабеленесущих систем (лотки, гибкие каналы)
• трубопроводов отопления, вентиляции и кондиционирования
• электрических щитов управления и распределительных устройств
• средств сигнализации, осветительных приборов и других электротехнических компонентов

Профиль применяется там, где требуется устойчивость к механическим воздействиям - например, на заводах, в цехах, транспортных терминалах и крупных офисных зданиях.

Технические характеристики

• Форма: Z-профиль - двойная изогнутая форма обеспечивает высокую жесткость и сопротивление деформации
• Длина: 2000 мм - стандартная длина для удобного транспортирования и монтажа
• Толщина материала: 2,5 мм - достаточна для восприятия значительных нагрузок без прогиба
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в помещениях с повышенной влажностью
• Перфорация: двусторонняя - отверстия расположены с двух сторон для равномерного крепления кронштейнов и хомутов
• Ширина слота: 30 мм - позволяет использовать стандартные болты и крепежные элементы с головкой до 24 мм
• Тип крепления: болтовое - совместим с М8–М12 болтами и гайками
• Срок службы: 20 лет - при соблюдении условий эксплуатации в закрытых помещениях

Совместимость и монтаж

Профиль перфорированный Z-образный К238 2000 мм УТ1.5 легко интегрируется в существующие системы крепления. Для установки используются:

• шпильки M8–M12 - для крепления к потолку
• анкеры и дюбели - для монтажа на стены или пол
• стандартные кронштейны и хомуты с шириной крепления до 30 мм

Заготовки можно резать болгаркой или ножницами по металлу. После резки рекомендуется обработать кромки для предотвращения порезов. Отверстия в профиле позволяют регулировать шаг крепления - от 200 до 1000 мм в зависимости от веса оборудования.

Безопасность и стандарты

Профиль изготовлен из стали, соответствующей требованиям ГОСТ 19903 и ГОСТ 14918. Оцинкование выполнено методом горячего цинкования, обеспечивающим класс защиты Z275. Продукт не содержит токсичных веществ и безопасен для работы в замкнутых пространствах. Соответствует нормам безопасности для электротехнических конструкций согласно ПУЭ и СП 31-110-2003.

Преимущества

• Высокая жесткость Z-формы снижает риск провисания даже при длинных участках
• Двусторонняя перфорация упрощает монтаж с любой стороны - не требует переворачивания
• Оцинкованное покрытие исключает необходимость дополнительной антикоррозийной обработки
• Сохраняет форму после многократных изгибов - идеально для вибрационных сред
• Подходит для модульной сборки - легко комбинируется с другими элементами серии CLW

Ограничения применения

Профиль перфорированный Z-образный К238 2000 мм УТ1.5 не предназначен для:

• эксплуатации в агрессивных средах (например, соляные пары, кислоты, щелочи)
• наружного монтажа без дополнительной защиты от атмосферных осадков
• прямого контакта с открытыми токоведущими частями - требует изоляции или корпуса
• монтажа в местах с температурой выше +80 C - возможна потеря прочности оцинковки

Примеры использования

• Крепление кабельных лотков в цехе по производству пластиковых изделий - профиль выдерживает вибрацию станков
• Монтаж воздуховодов HVAC в административном здании - оцинковка защищает от конденсата
• Установка распределительных щитов на стене в подвале - двусторонние отверстия позволяют крепить снизу и сверху
• Фиксация светильников в холодильных камерах - профиль не деформируется при перепадах температур

Практические советы

• При использовании нескольких профилей в одной линии - выставляйте их строго по уровню, чтобы избежать перекоса креплений
• Не используйте саморезы меньшего диаметра, чем указано - они не выдерживают нагрузку и могут вырываться
• Для увеличения срока службы в сырых помещениях дополнительно обрабатывайте места реза противокоррозийным составом
• При необходимости удлинения - соединяйте профили с помощью специальных муфт или нахлёста с болтовым креплением
• Артикул clw10-gem-pz-238-20-ut15 совместим с крепежом серии CLW от IEK - все элементы имеют одинаковые параметры отверстий
