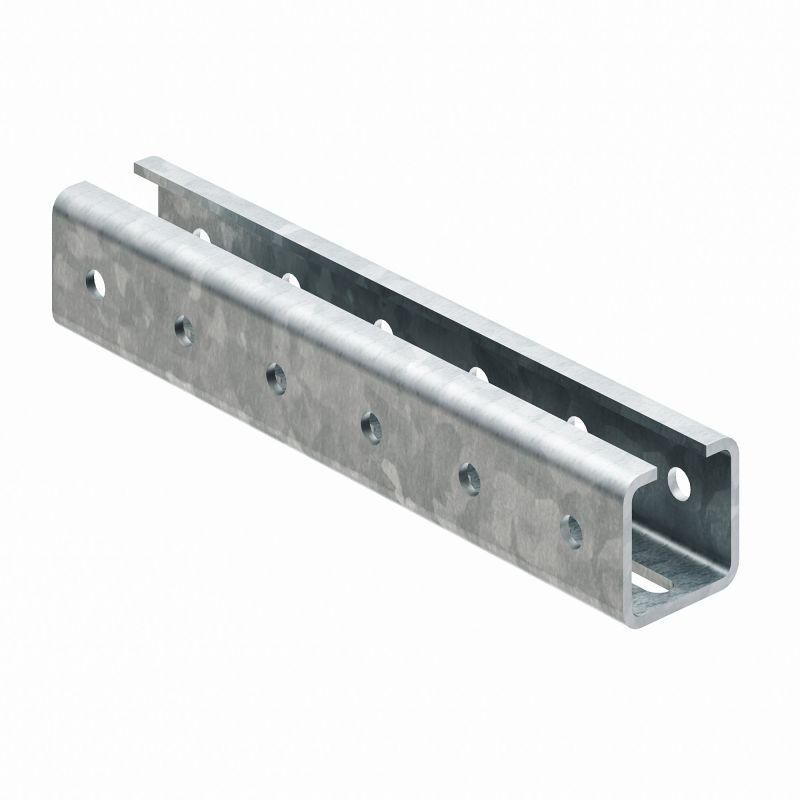

Профиль С-образный 54х51 L800 сталь 4мм гор. оцинк. DKC BPM5408HDZ ДКС

С-профиль DKC (ДКС) BPM5408HDZ - стальной элемент с горячим цинкованием, предназначенный для сборки несущих конструкций в промышленной автоматизации. Профиль используется как основа для крепления консолей и других комплектующих серии B5 Combitech.

Назначение и область применения

C-профиль DKC (ДКС) BPM5408HDZ служит базовым элементом для сборки рам, стоек и направляющих в системах крепления оборудования. Его применяют там, где требуется жёсткая, долговечная и легко модифицируемая конструкция - например, для установки консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41. Подходит для монтажа на станках, конвейерах, шкафах управления, линиях автоматизации и в зонах с повышенной влажностью.

Технические характеристики

• Форма: C-профиль (U-образный с закрытыми бортами)
• Размеры: 54 мм × 51 мм (высота × глубина)
• Длина: 800 мм
• Толщина стенки: 4 мм
• Материал: углеродистая сталь
• Покрытие: горячее цинкование - равномерный слой цинка, защищающий от коррозии
• Ширина слота: 23 мм - позволяет фиксировать крепёж с шагом до 23 мм
• Перфорация: с трёх сторон - отверстия для болтов и крепёжных элементов по всему периметру, кроме нижней грани
• Цвет: серый
• Огнестойкость: да - материал сохраняет форму при воздействии открытого пламени в пределах нормативных требований
• Возможность отламывания: да - можно укорочить на месте без резки, используя специальный инструмент

Совместимость и монтаж

C-профиль BPM5408HDZ совместим со всей серией B5 Combitech. Для крепления используются консоли ВВН-60, ВВН-70, BBD-21, BBP-21/41 - они вставляются в слот шириной 23 мм и фиксируются болтами через перфорацию. Монтаж выполняется с помощью обычного гаечного ключа. Благодаря возможности отламывания, профиль можно подрезать до нужной длины без сварки или резки - достаточно приложить усилие вдоль специально подготовленной линии разлома. Учитывайте, что после отламывания кромка остаётся острым - рекомендуется обработать её напильником.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости согласно ГОСТ 30247. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4–C5 по ISO 9223. Нет требований к электрической изоляции - профиль проводящий, поэтому при использовании в электроустановках необходимо соблюдать правила заземления.

Преимущества

• Высокая прочность благодаря толщине 4 мм - выдерживает значительные нагрузки
• Устойчивость к коррозии - цинковое покрытие защищает даже при механических повреждениях
• Легко адаптируется - возможность отламывания экономит время на подгонку
• Гибкость крепления - перфорация с трёх сторон позволяет крепить оборудование с любой стороны
• Не требует вторичной обработки - готов к монтажу сразу после доставки

Ограничения применения

• Не предназначен для использования в качестве несущего элемента в строительстве зданий - не имеет сертификата на несущую способность по СП 16.13330
• Запрещено применять в контакте с морской водой или хлорированными растворами - цинк может активно разрушаться
• После отламывания теряется однородность покрытия на срезе - место реза следует дополнительно герметизировать
• Не подходит для частых температурных колебаний выше +120 C - возможна потеря прочности цинкового слоя

Примеры использования

• Крепление панелей управления на конвейере с помощью консолей BBP-21/41
• Сборка рамы для кабельных каналов в цехе с высокой влажностью
• Монтаж светильников и датчиков на вертикальную стойку в логистическом складе
• Подвеска насосов и клапанов в системах водоснабжения

Практические советы

• При заказе нескольких профилей - выбирайте одинаковые партии, чтобы цвет и толщина покрытия были едиными
• Для точного отламывания используйте специальные щипцы или тиски с прокладкой - так срез будет ровнее
• После отламывания обрабатывайте край наждаком - это снижает риск порезов и продлевает жизнь крепёжу
• При монтаже в сырых помещениях - проверьте, что все крепёжные элементы также имеют антикоррозийное покрытие (например, A2/A4)
• Слот 23 мм рассчитан на стандартные крепёжные элементы серии B5 - не пытайтесь использовать более крупные болты, это может деформировать профиль
